5.1　室内设计方向应用

室内设计是指建筑物内部环境的设计，以一定建筑空间为基础，巧妙融合技术和艺术元素，创造出既满足人们居住、工作等物质需求，又契合精神追求的多功能人工环境的设计活动。

5.1.1　室内制图的基本概念

室内设计是根据建筑物的使用性质、所处环境和相应标准，运用技术手段和建筑设计原理，创造功能合理、舒适优美、满足人们物质和精神生活需要的室内环境，如图5-1所示。该环境既具有使用价值，满足相应的功能要求，同时也反映了历史文脉、建筑风格、环境气氛等精神内涵。

（a）设计图

（b）现实效果

图5-1　室内设计图与现实效果

5.1.2　室内制图的相关国家标准

室内设计制图是室内设计和工程设计的重要技术资料，是施工的依据。为了统一制图规则，方便技术交流，并满足设计、施工管理等方面的要求，国家发布并实施了建筑工程与室内设计等专业的制图标准，具体如下。

GB/T 50001—2017《房屋建筑制图统一标准》

GB/T 50103—2010《总图制图标准》

GB/T 50104—2010《建筑制图标准》

JGJ/T 244—2011《房屋建筑室内装饰装修制图标准》（JGJ指建筑工程行业标准）

室内设计制图标准涉及图纸幅面、图纸编排顺序，以及图线、字体等绘图要素的使用标准。本节介绍一些常用的制图知识，涉及标准与建筑设计标准基本一致。

1．图形比例标准

比例表示图样尺寸和物体实际尺寸的比值。在建筑室内装饰制图中，所注写的比例能够帮助推导物体的实际尺寸。

图样的比例，应是图形与实物相对应的线性尺寸之比。比例的大小，是指其比值的大小，比如1:30大于1:100。

比例的符号应书写为“:”，比例数字则应以阿拉伯数字来表示，比如1:2、1:3、1:100等。

比例应注写在图名的右侧，字的基准线需保持水平；比例的字高应比图名的字高小一号或者二号，如图5-2所示。

图5-2　室内制图比例的注写

比例的选取要根据图样的用途以及所绘对象的复杂程度来定。在绘制房屋建筑装饰装修图纸的时候，经常使用的比例为1:1、1:2、1:5、1:10、1:15、1:20、1:25、1:30、1:40、1:50、1:75、1:100、1:150、1:200等。

在特殊的绘图情况下，可以自选绘图比例；除了要标注绘图比例之外，还须在适当位置绘制出相应的比例尺。

常用绘图比例如表5-1所示，要根据房屋建筑室内装饰装修设计的不同部位、不同阶段的图纸内容和要求，从表5-1中选用。

表5-1　绘图所用的比例

2．图线标准

室内制图按需要选用合适的图线，用作参考的图线如表5-2所示。

表5-2　图线

5.1.3　室内制图的种类与组成

室内设计工程图是按照装饰设计方案确定的空间尺度、构造做法、材料选用、施工工艺等，并且遵照建筑及装饰设计规范所规定的、用于指导装饰施工生产的技术性文件；同时，它也是进行造价管理、工程监理等工作的重要依据。

一套完整的室内设计工程图包括施工图和效果图。效果图是基于室内设计方案，通过3D建模、渲染及后期优化（使用Photoshop等图像编辑软件）制作的空间可视化图像，可直观呈现设计意图（如空间氛围、材质搭配、软装效果），对设计阶段的方案沟通、客户确认，以及施工阶段的效果还原具有重要指导意义。而AutoCAD则主要用来绘制施工图，可以分为平面布置图、地面布置图（地材图）、顶面布置图（顶棚图）、立面图、剖面图、详图等。本节将介绍各类室内设计图纸的组成和绘制方法。

1．平面布置图

平面布置图是室内设计工程图的主要图样，根据装饰设计原理、人体工程学以及业主的需求绘制，用于反映建筑平面布局、装饰空间及功能区域的划分、家具设备的布置、绿化及陈设的布局等内容，是确定装饰空间平面尺度及装饰形体定位的主要依据。

平面布置图是假想用一个水平剖切平面，沿着每层的门窗洞口位置进行水平剖切，移去剖切平面以上的部分，对余下部分所做的水平正投影图。因此，平面布置图本质上是一种水平剖面图。绘制平面布置图时，首先要确定平面图的基本内容。图5-3为绘制完成的三居室平面布置图。

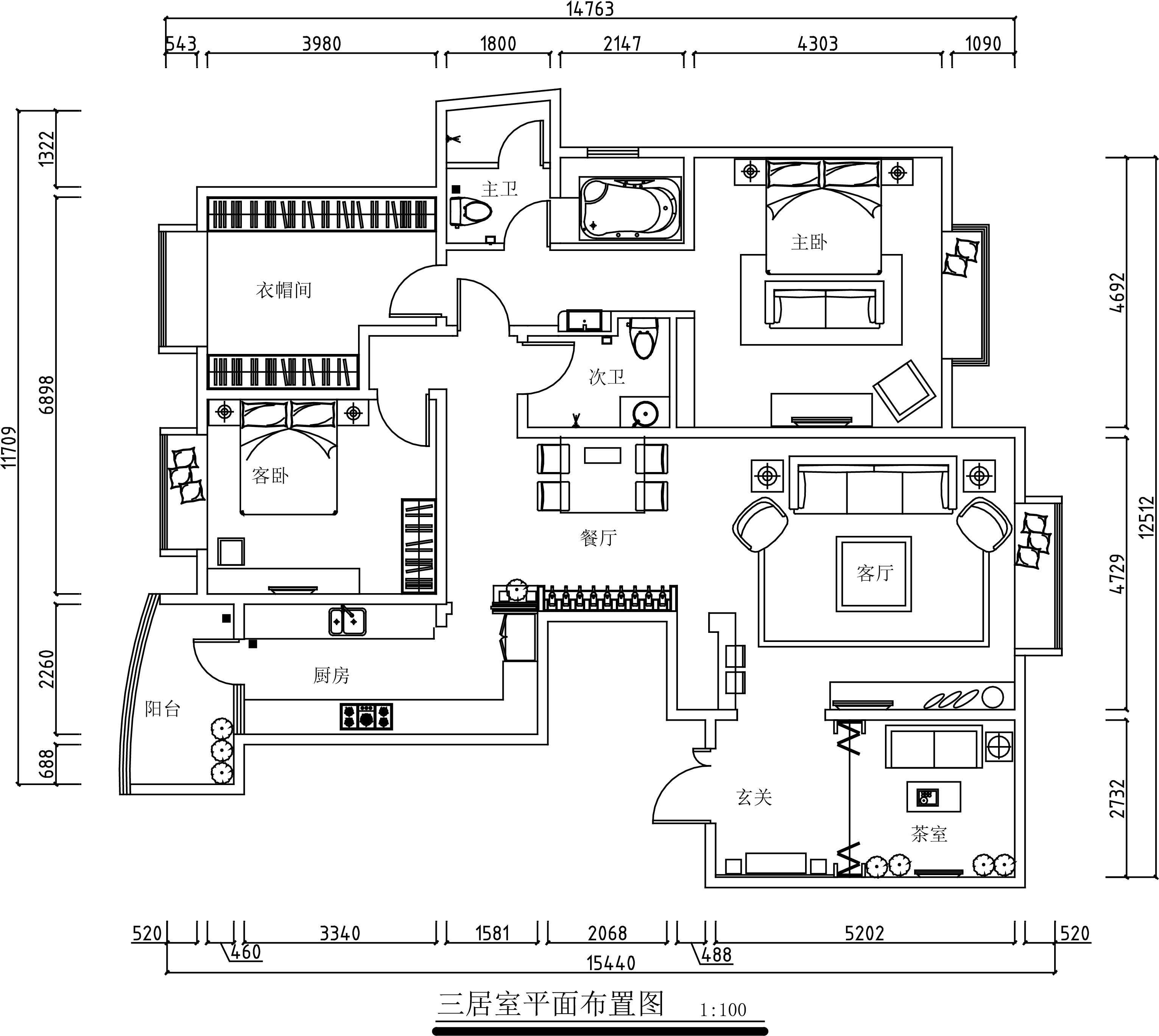

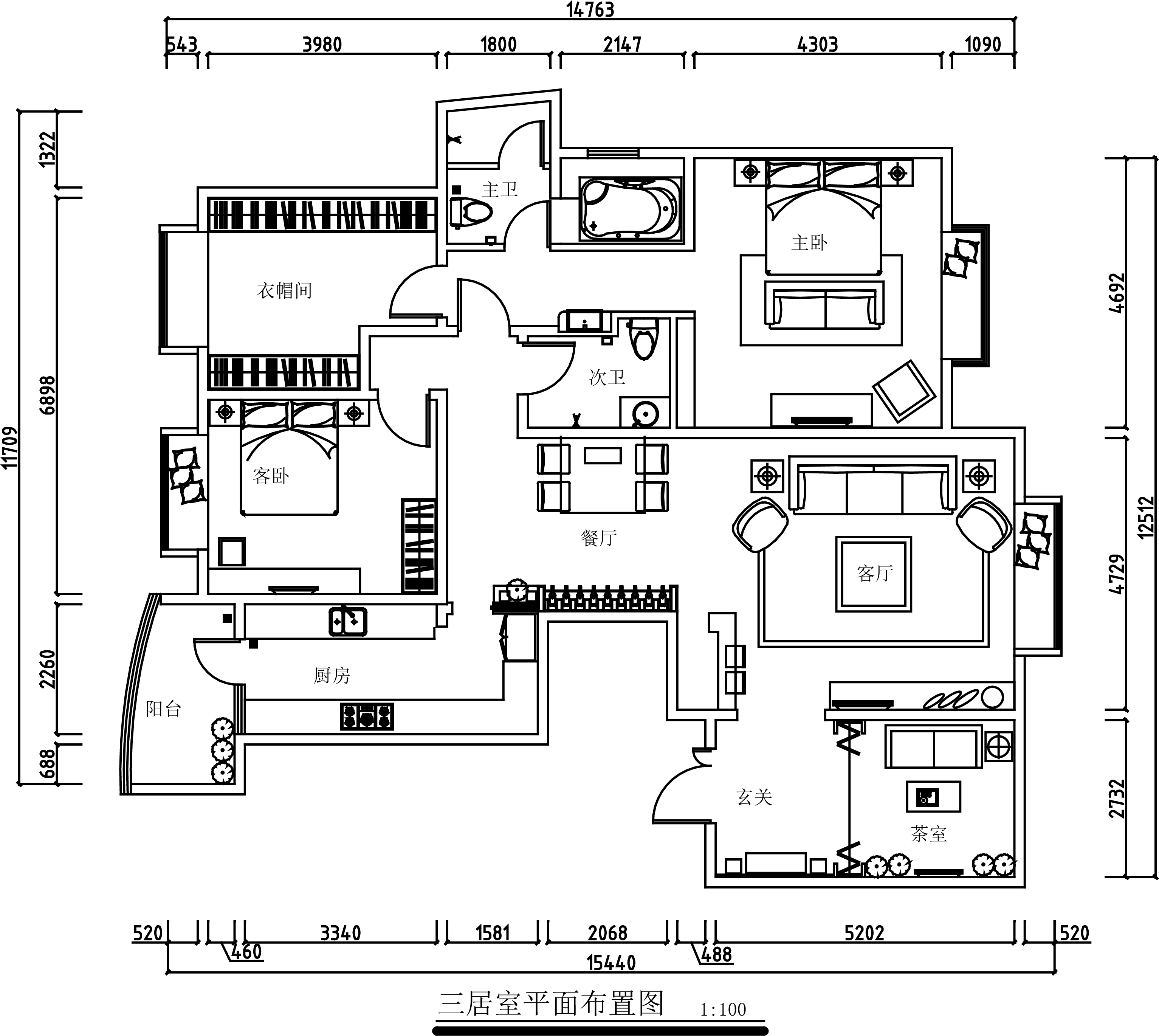

图5-3　三居室平面布置图

2．地面布置图

地面布置图又称为地材图，其形成方法与平面布置图一样，但不需要绘制家具及绿化等，只需画出地面的装饰分格，标注地面材质、尺寸、颜色和地面标高等。图5-4为绘制完成的三居室地面布置图。

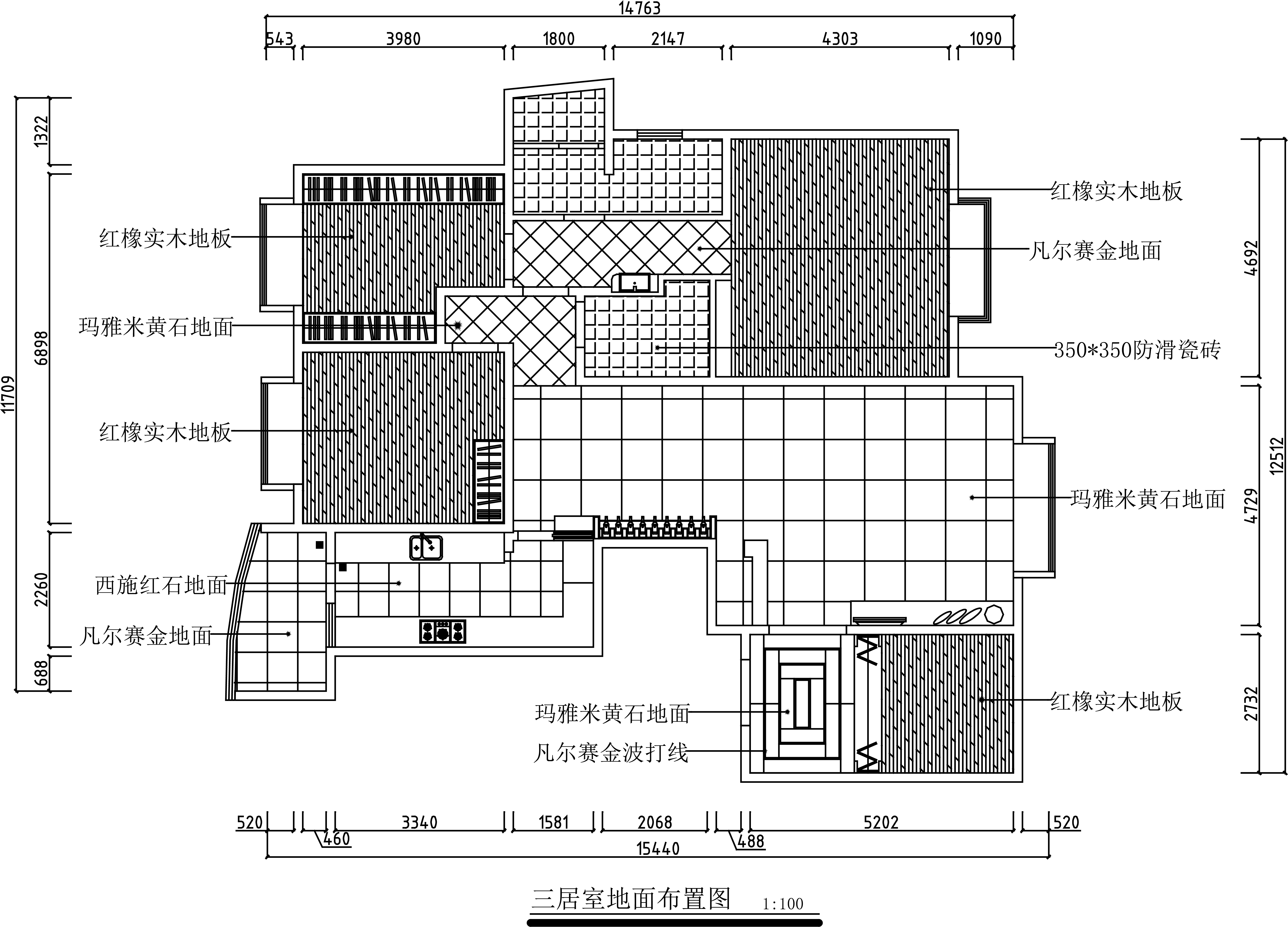

图5-4　三居室地面布置图

3．顶棚平面图

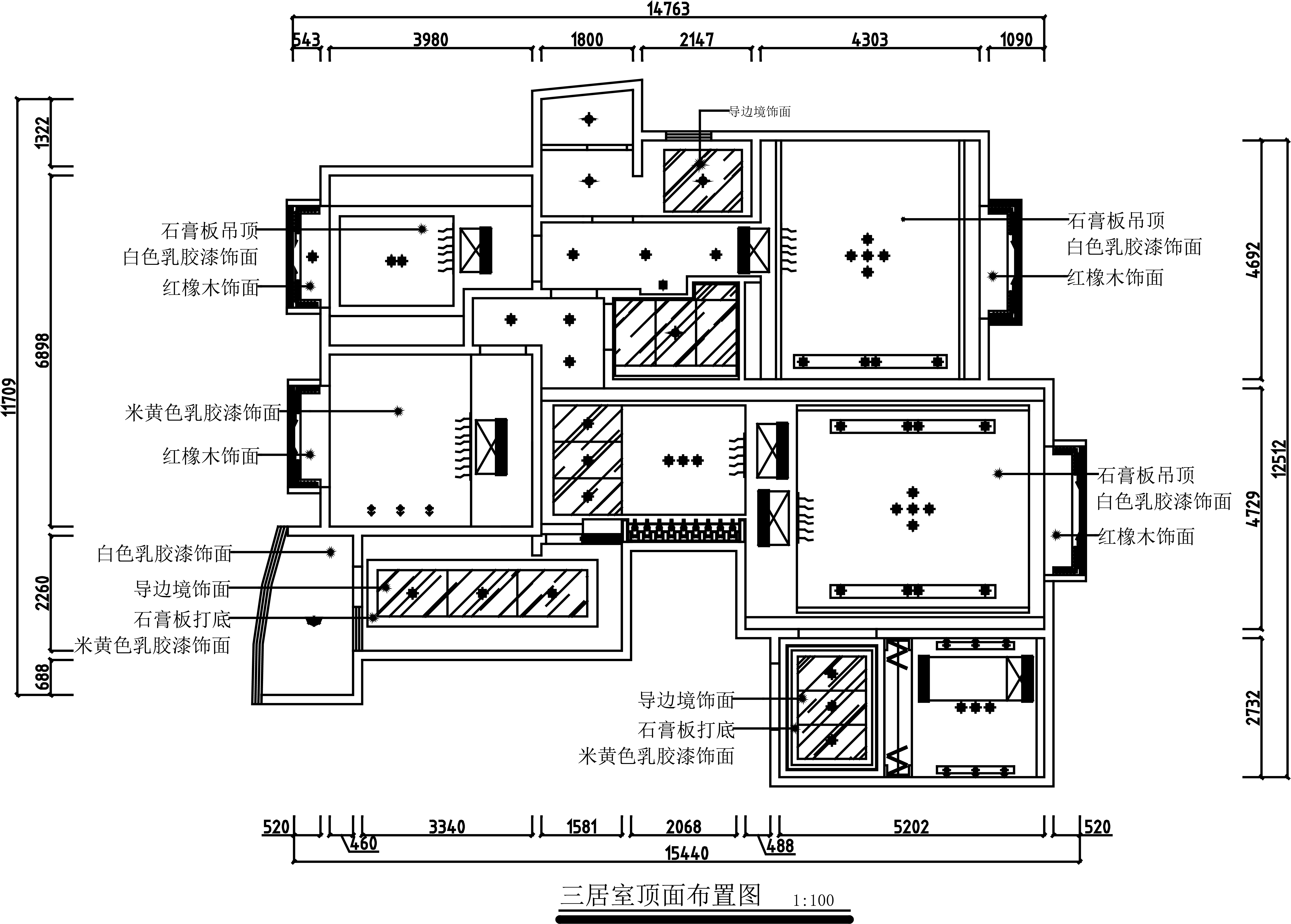

顶棚平面图简称为顶棚图，是以镜像投影法反映顶棚平面形状、灯具位置、材料选用、尺寸标高及构造做法等内容的水平镜像投影图，是装饰施工图的主要图样之一。顶棚平面图是假想以一个水平剖切平面沿顶棚下方门窗洞口的位置进行剖切，移去下面部分后，对上面的墙体、顶棚所做的镜像投影图。在顶棚平面图中，剖切到的墙柱用粗实线表示，未剖切到但能看到的顶棚、灯具、风口等用细实线表示。图5-5为绘制完成的三居室顶面布置图。

图5-5　顶面布置图

4．立面图

立面图是将房屋的室内墙面按内视投影符号的指向，向直立投影面所作的正投影图。用于反映室内空间垂直方向的装饰设计形式、尺寸与做法、材料与色彩的选用等内容，是装饰施工图中的主要图样之一，也是确定墙面做法的依据。房屋室内立面图的名称，应根据平面布置图中内视投影符号的编号或字母确定，如②立面图、B立面图。

立面图应包括投影方向可见的室内轮廓线和装饰构造、门窗、构配件、墙面做法、固定家具、灯具等内容的必要尺寸和标高，并需示意非固定家具、装饰构件等情况。图5-6为绘制完成的三居室电视背景墙立面布置图。

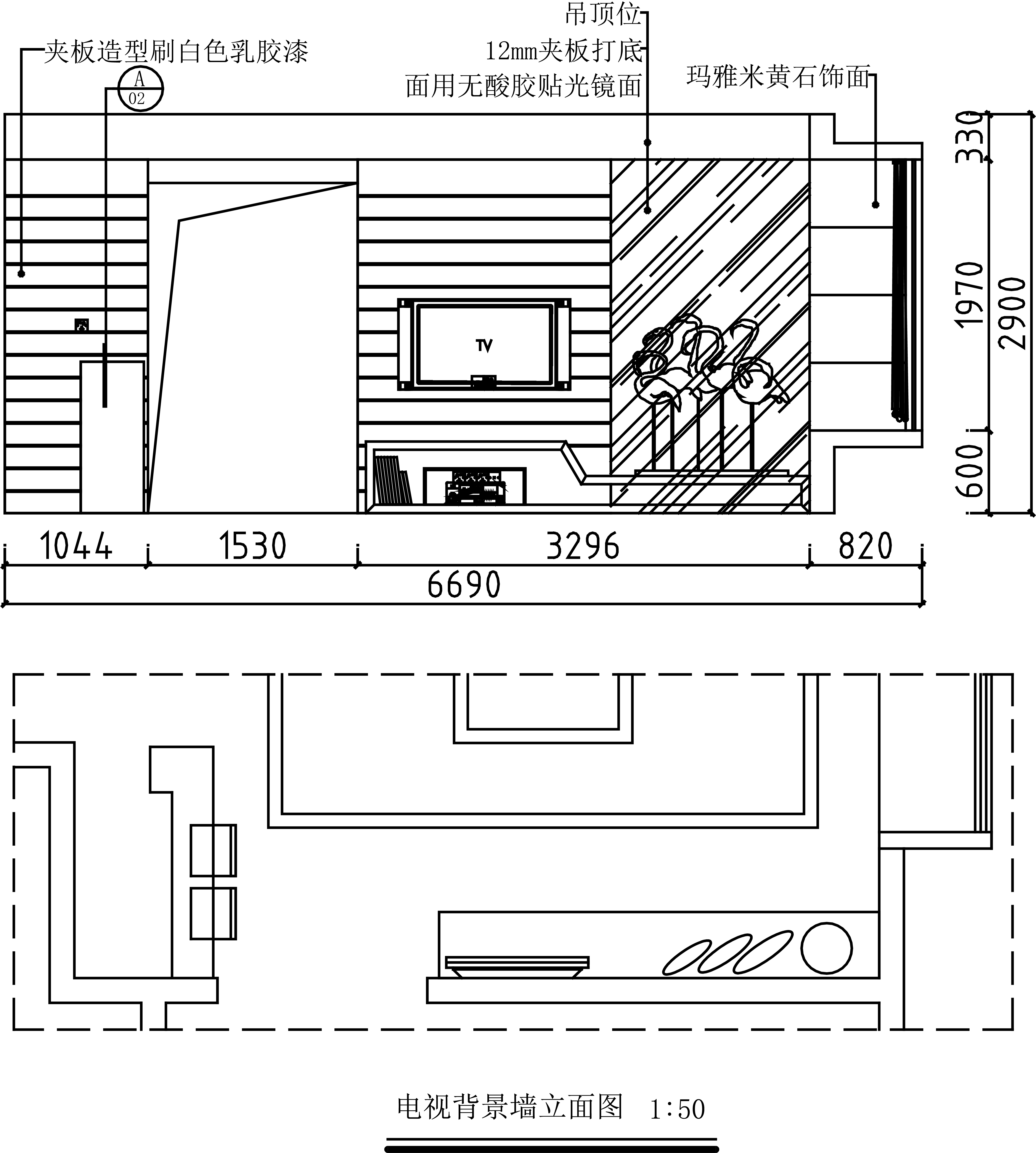

图5-6　三居室电视背景墙立面布置图

5．剖面图

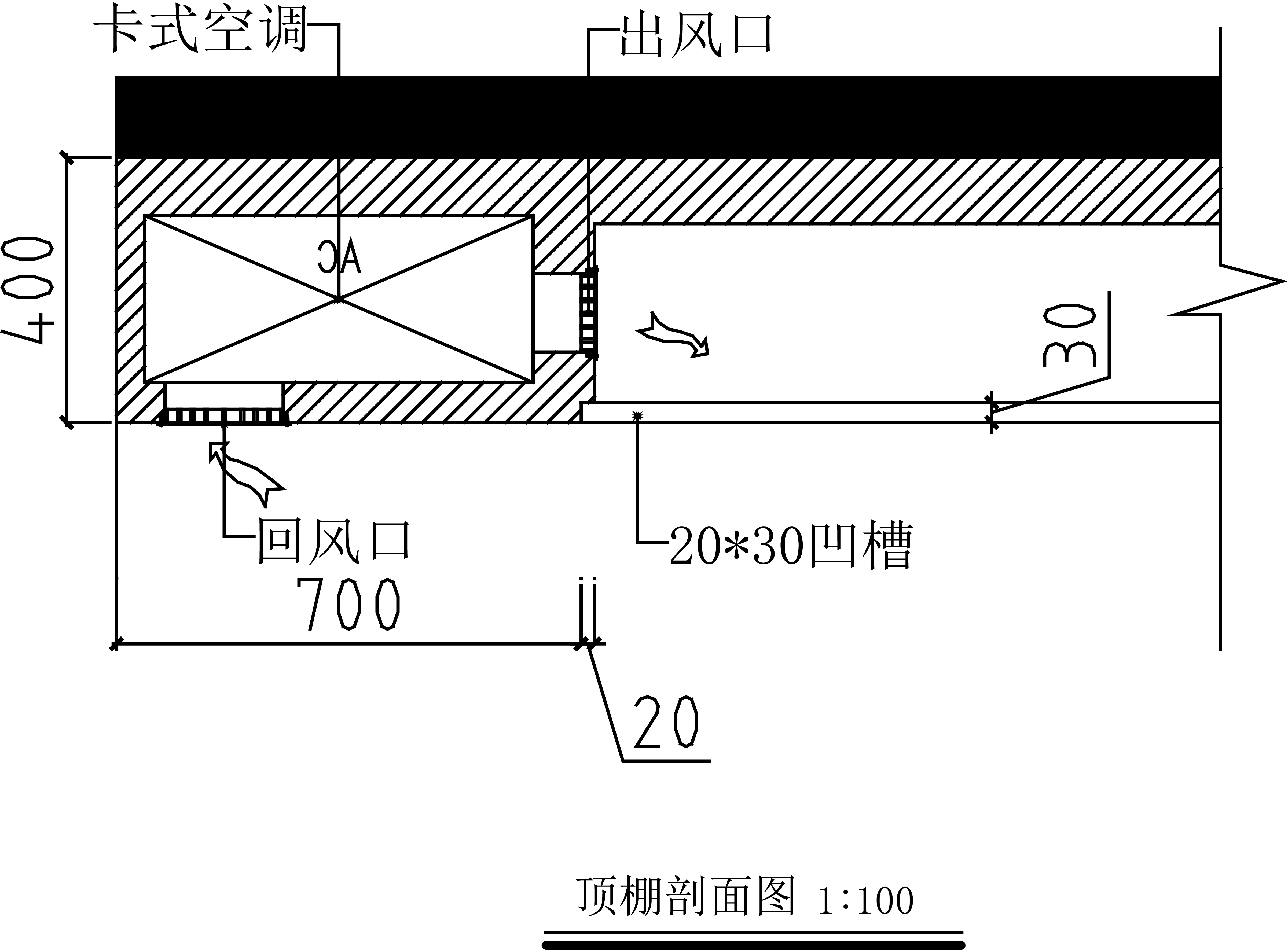

剖面图是指假想将建筑物剖切，使其内部构造显露出来，并用实线画出这些内部构造的投影图。图5-7为绘制完成的顶棚剖面图。

图5-7　顶棚剖面图

6．详图

详图又称为大样图，它的图示内容主要包括：装饰形体的建筑做法、造型样式、材料选用、尺寸标高；所依附的建筑结构材料、连接做法，比如钢筋混凝土与木龙骨、轻钢及型钢龙骨等内部龙骨架的连接图示（剖面或者断面图），选用标准图时应加索引；装饰体基层板材的图示（剖面或者断面图），如石膏板、木工板、多层夹板、密度板、水泥压力板等用于找平的构造层次；装饰面层、胶缝及线角的图示（剖面或者断面图），复杂线角及造型等还应补充更详细的局部图；色彩及做法说明、工艺要求等；索引符号、图名、比例等。图5-8为绘制完成的酒柜节点大样图。

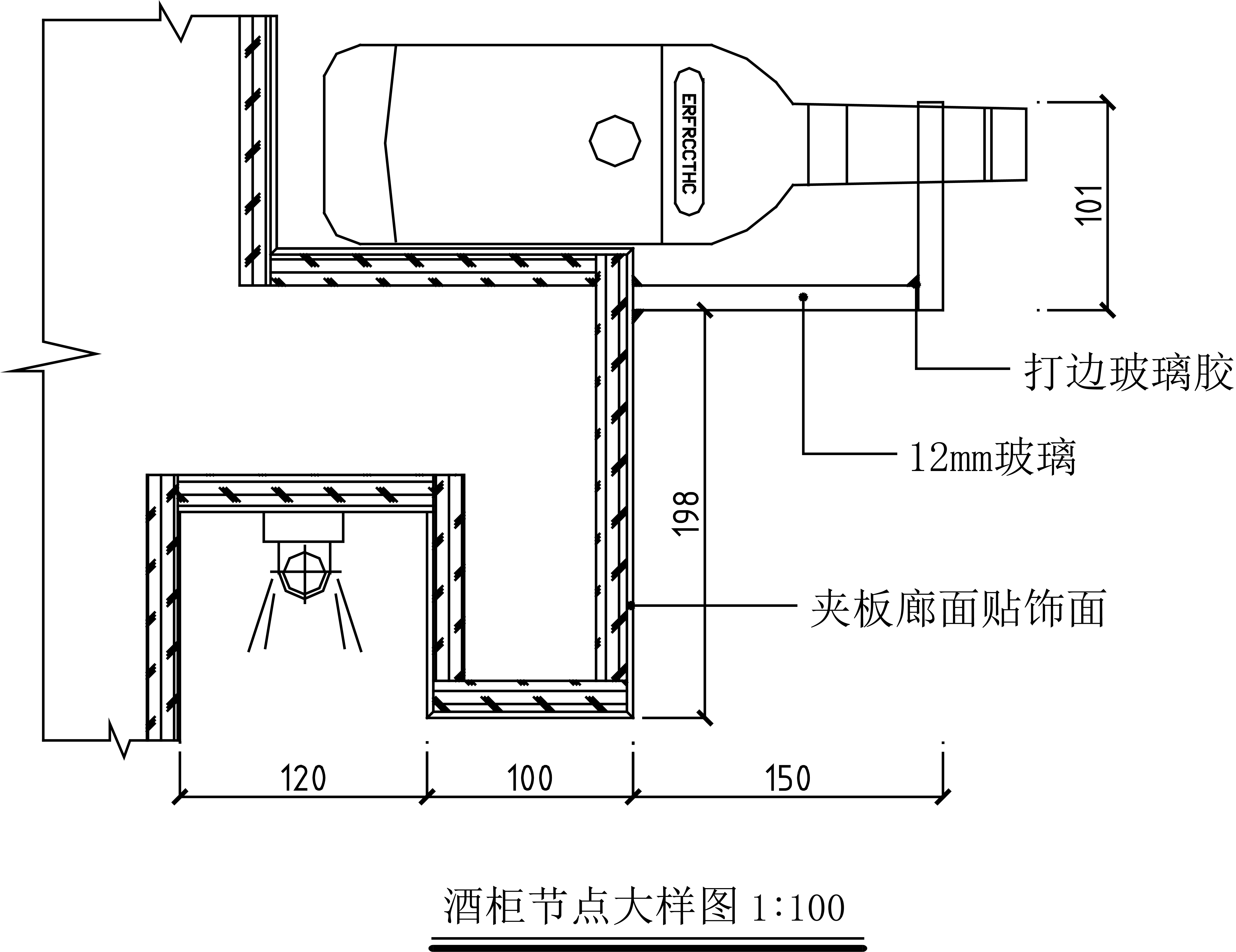

图5-8　酒柜节点大样图

【练习5-1】绘制现代风格三室两厅原始户型图

设计师实地测量尺寸时，会现场手绘草图，如图5-9所示，考察业主家新房时，发现卫生间有下沉问题，在装修的时候需考虑回填。下面按照现场量房图，用AutoCAD绘制该房屋的原始户型图。

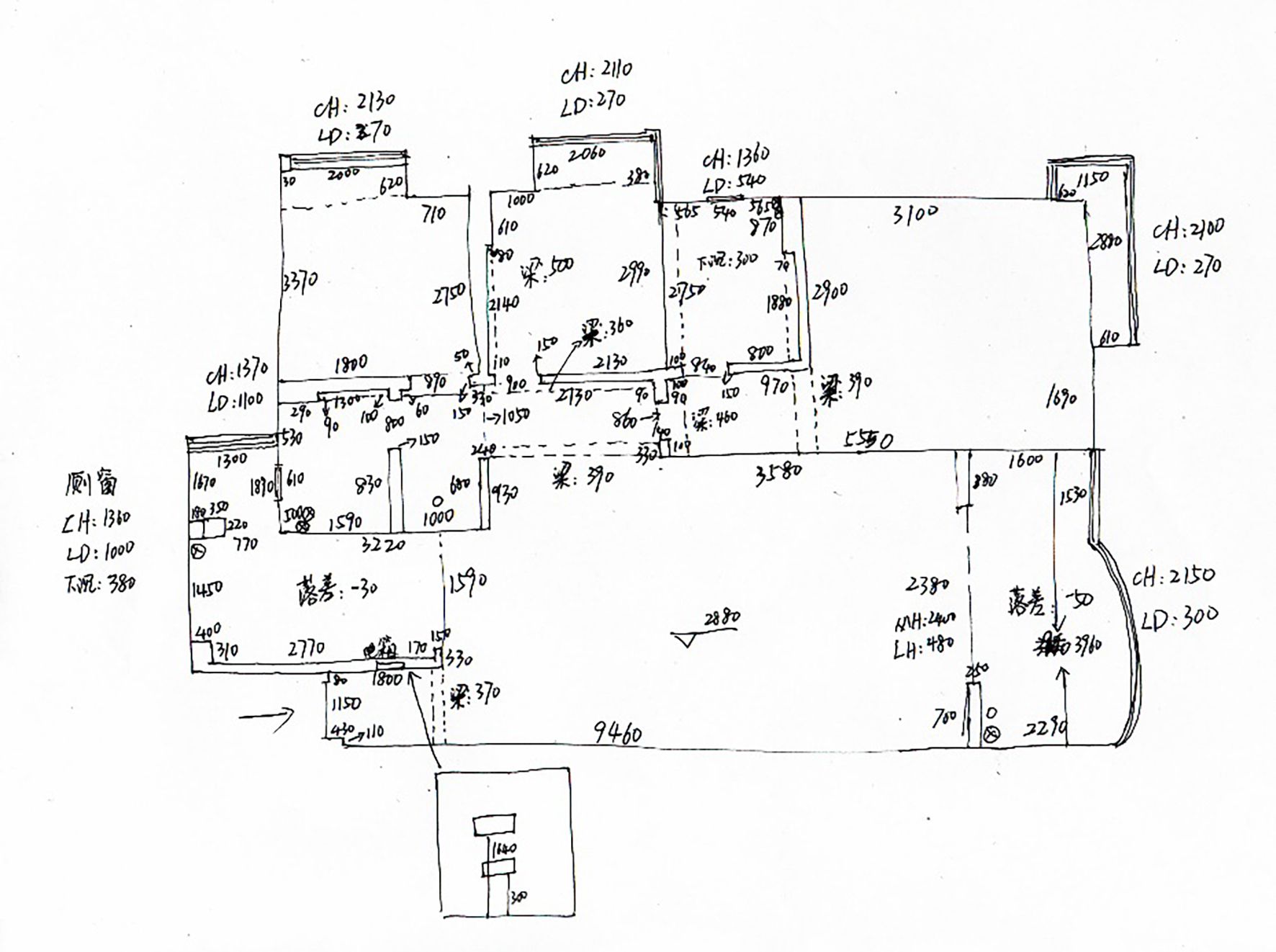

图5-9　现场测量草图

（1）启动AutoCAD，打开素材文件，所需图层已创建完毕。

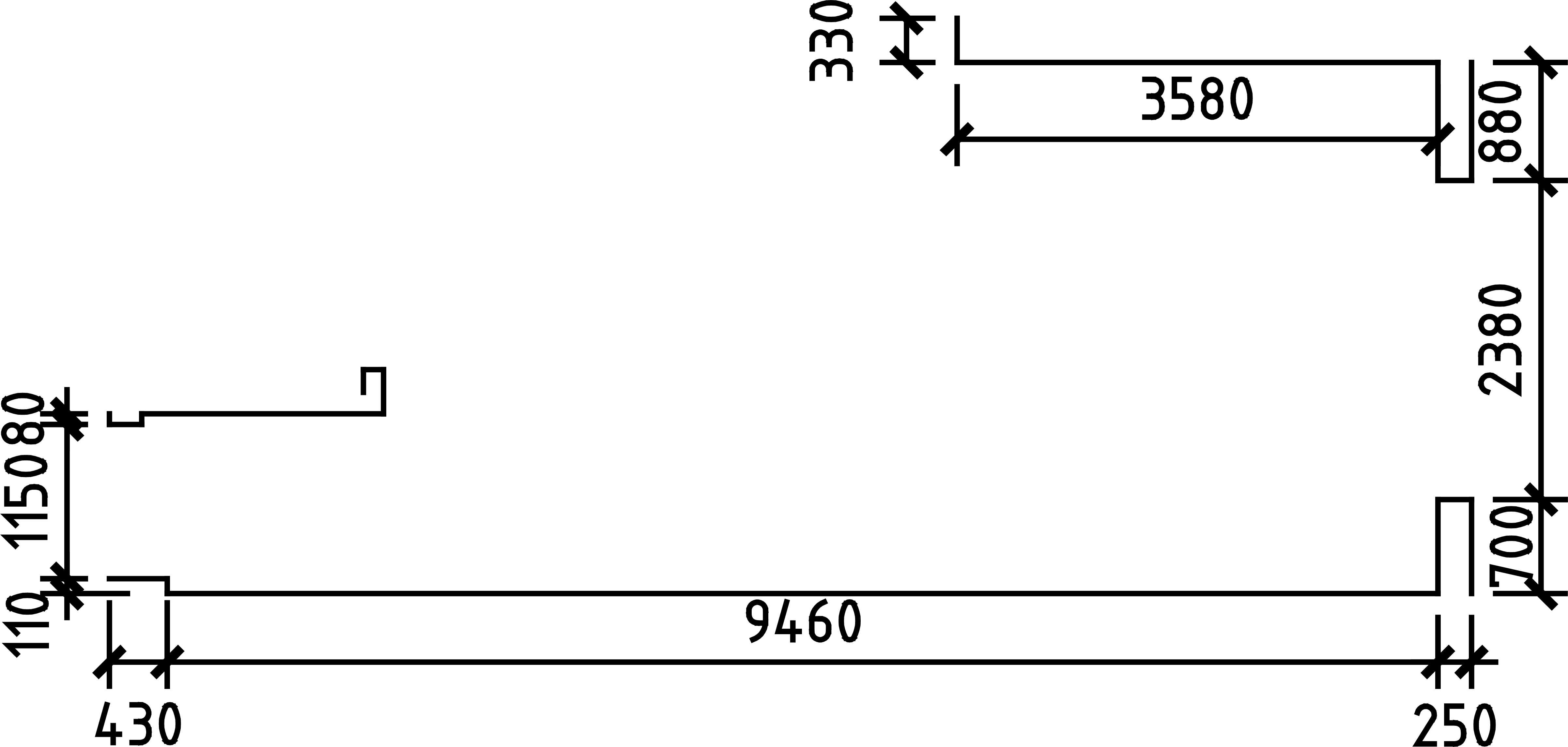

（2）设置【墙体】图层为当前图层，调用【直线】命令，按照量房草图所示尺寸，绘制出门厅和客厅的墙体，如图5-10所示。

图5-10　绘制门厅和客厅墙体

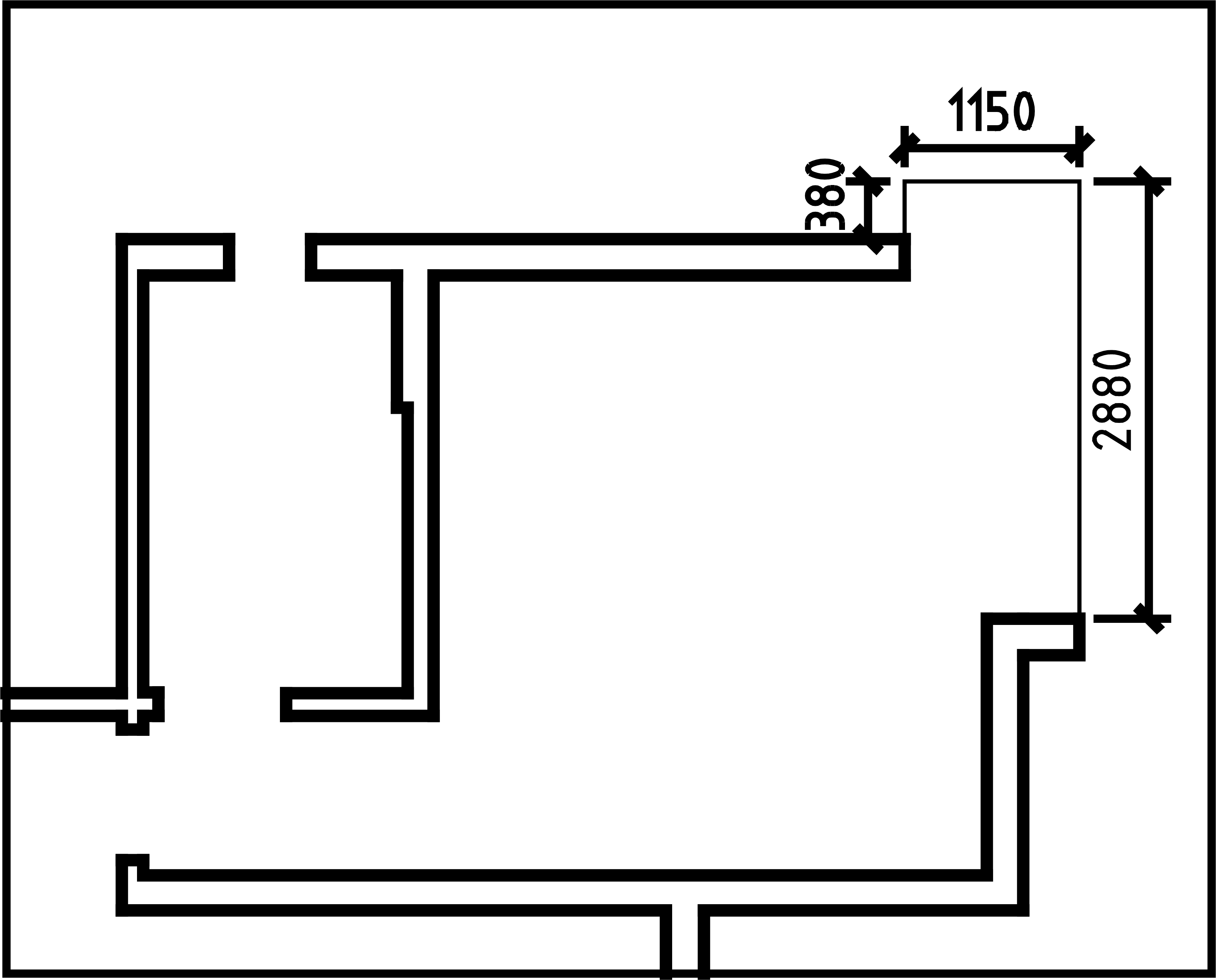

（3）调用【直线】命令，依据量房草图所示尺寸，绘制阳台墙体，如图5-11所示。

图5-11　绘制阳台墙体

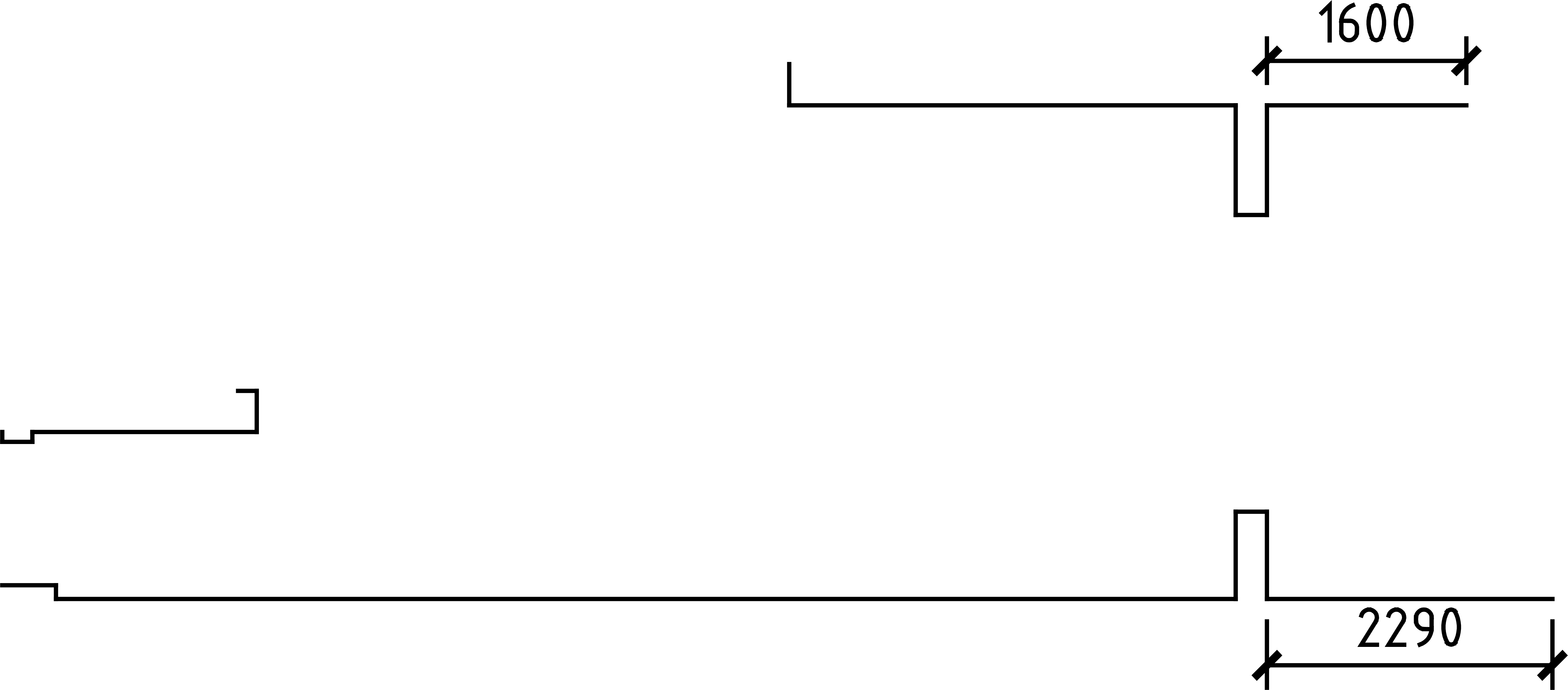

（4）调用【直线】命令，依据量房草图所示尺寸，绘制主卧墙体，如图5-12所示。

图5-12　绘制主卧墙体

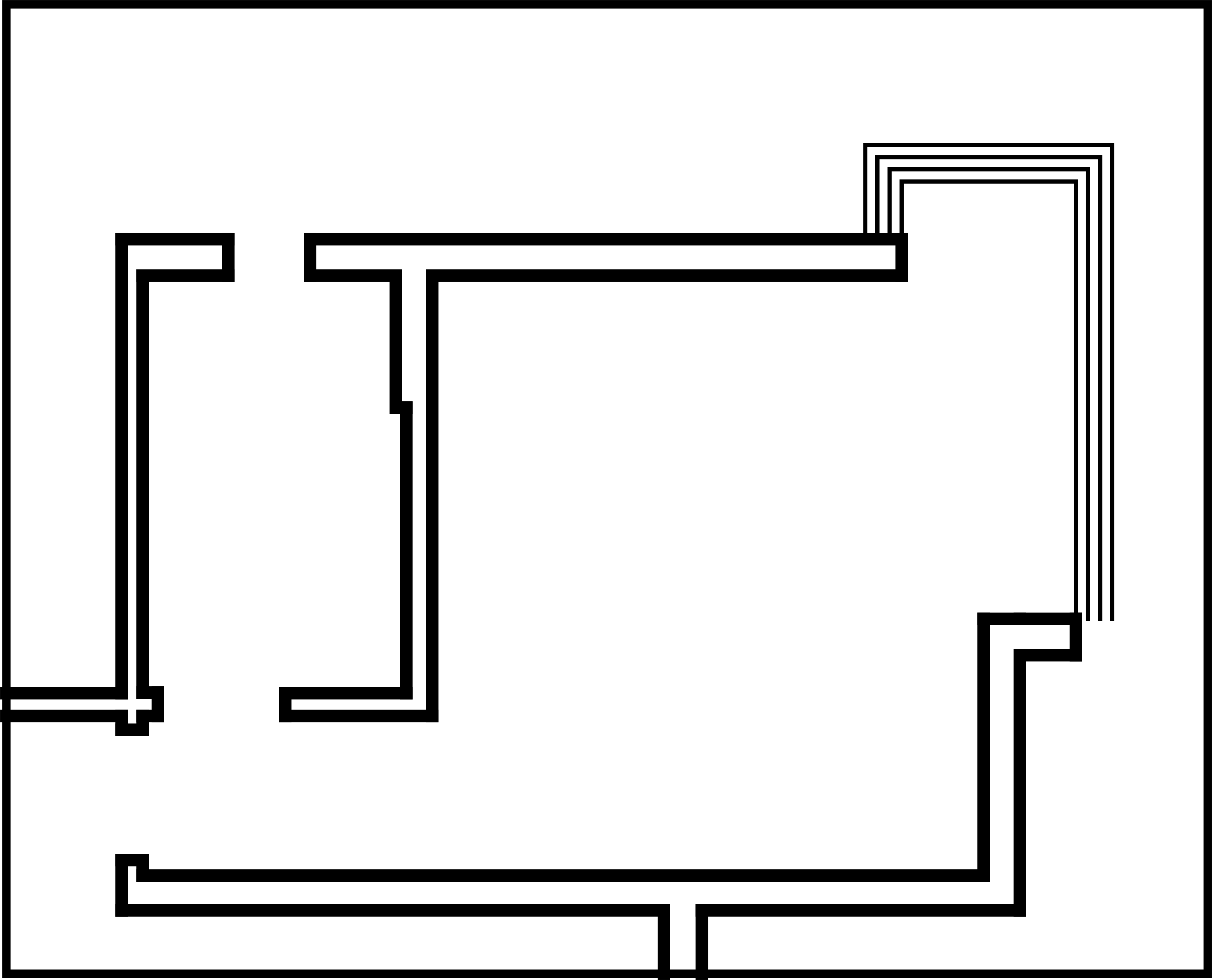

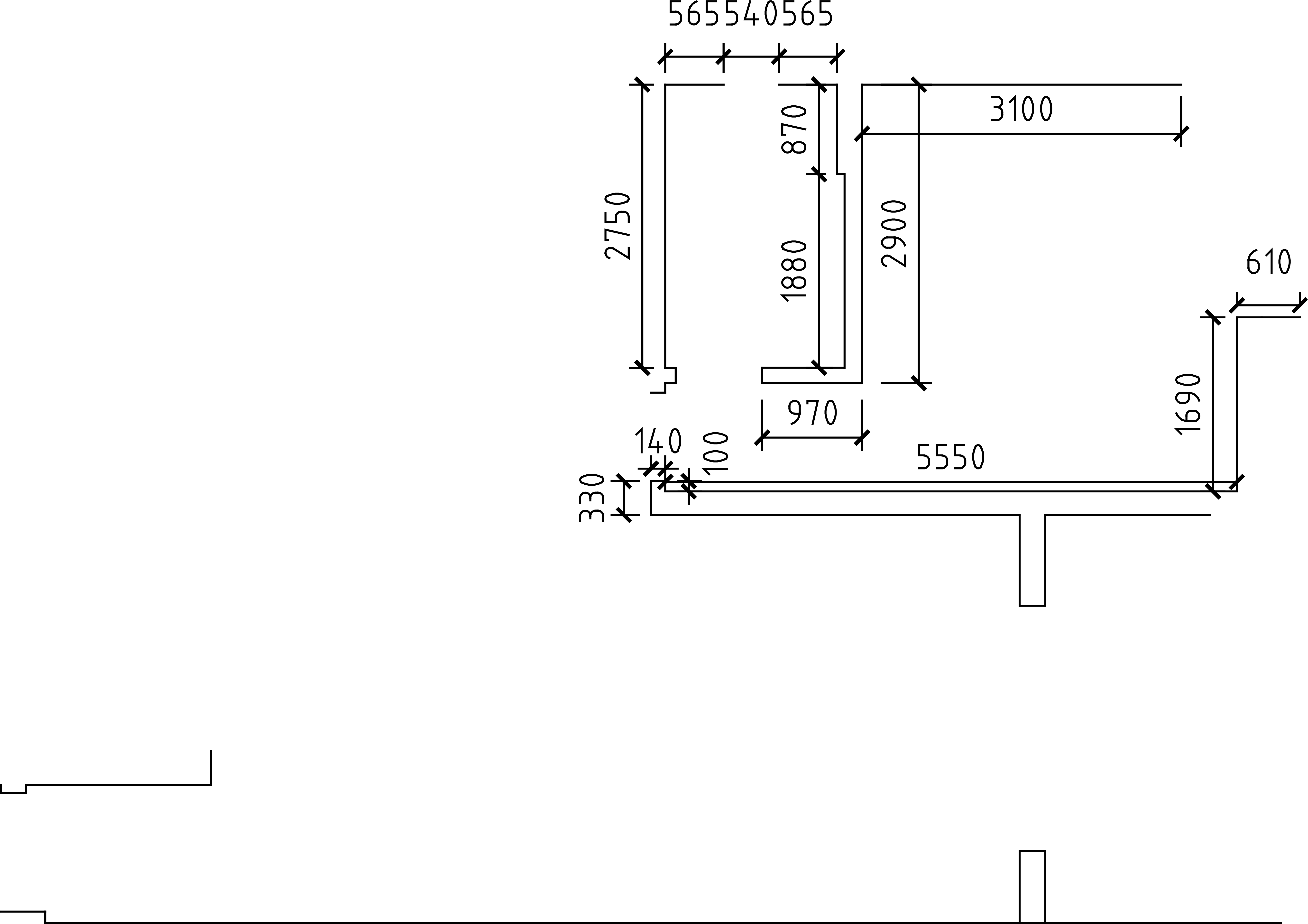

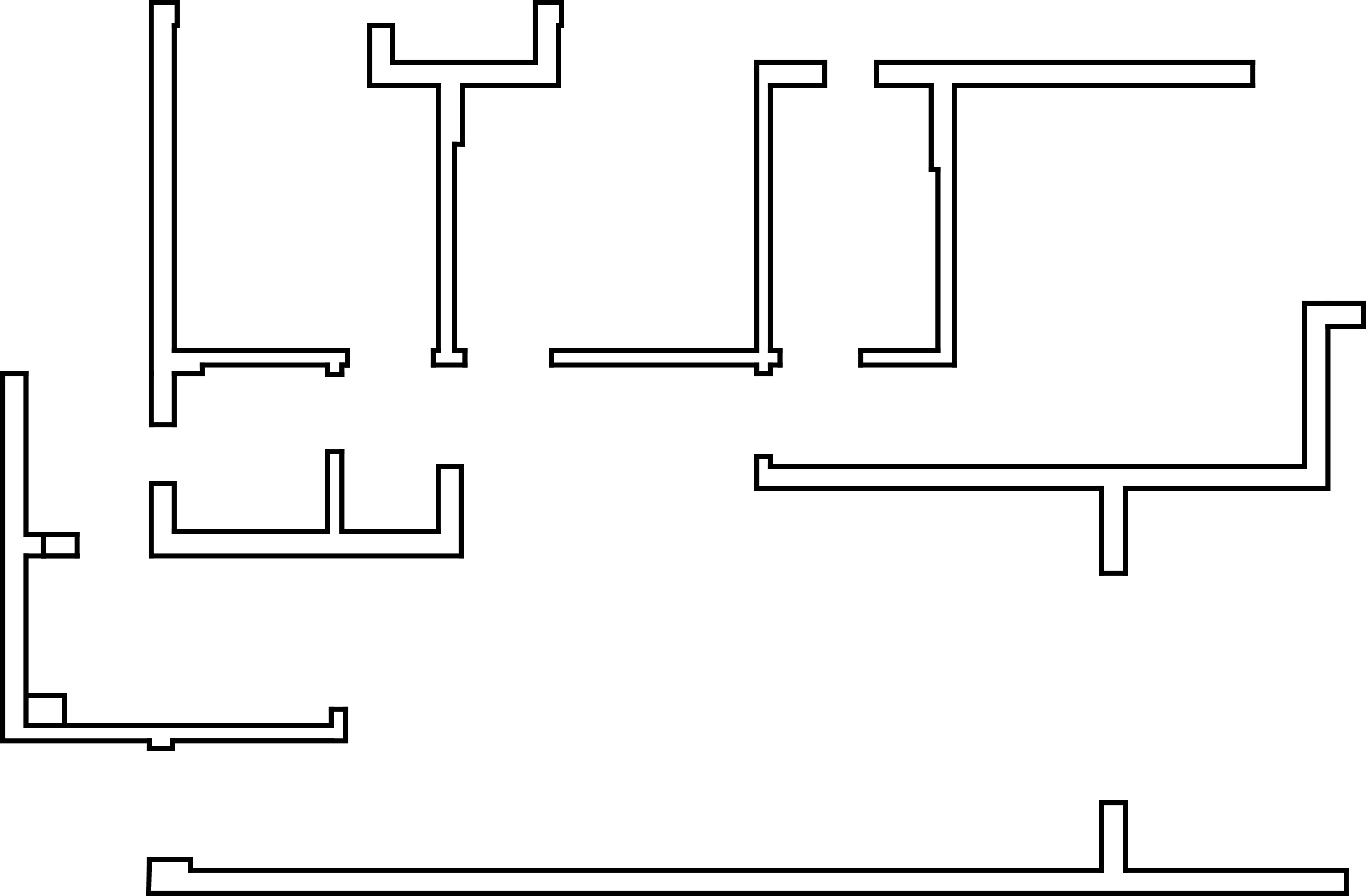

（5）重复上述操作，继续绘制其他墙体，最终结果如图5-13所示。

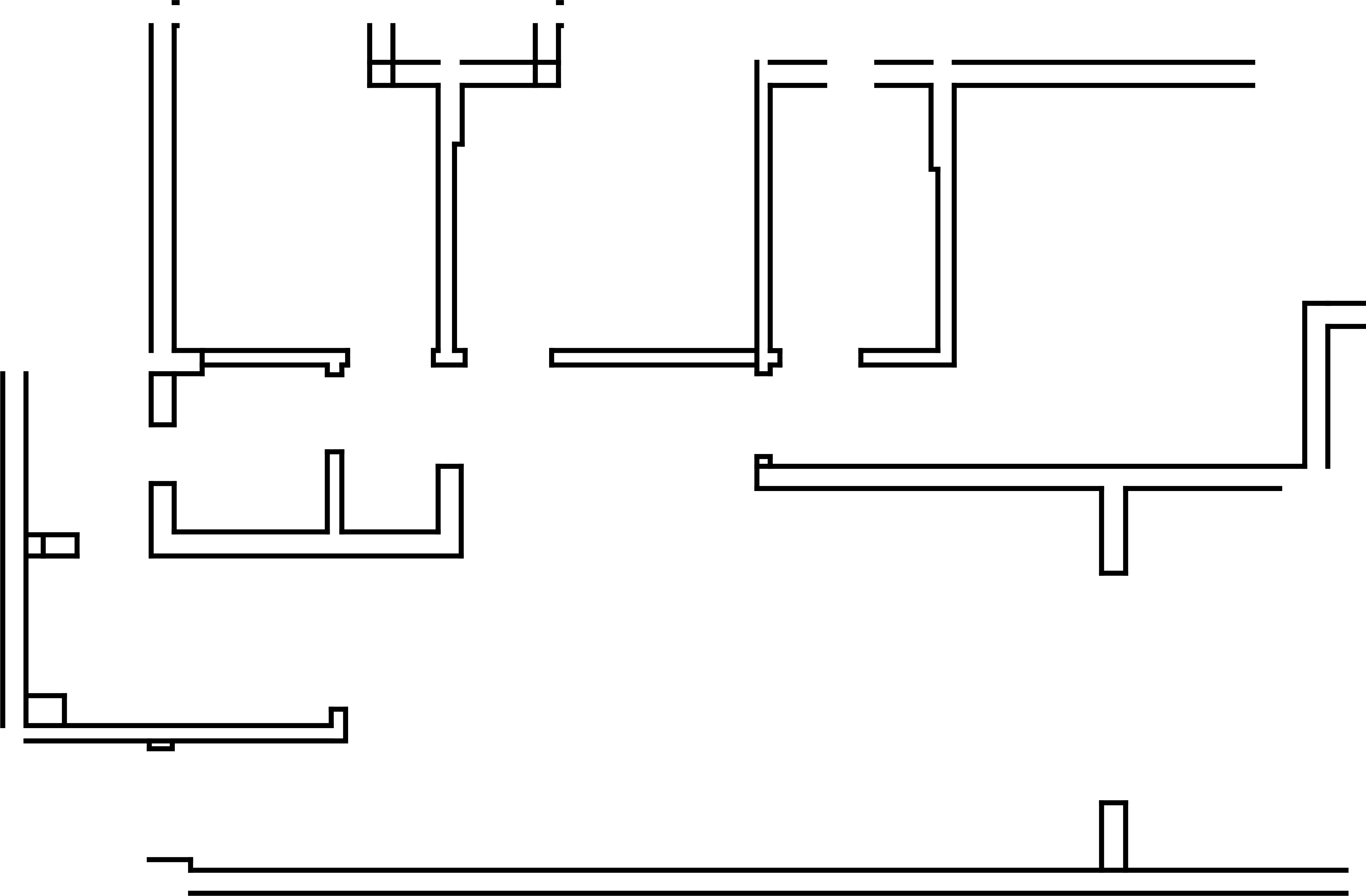

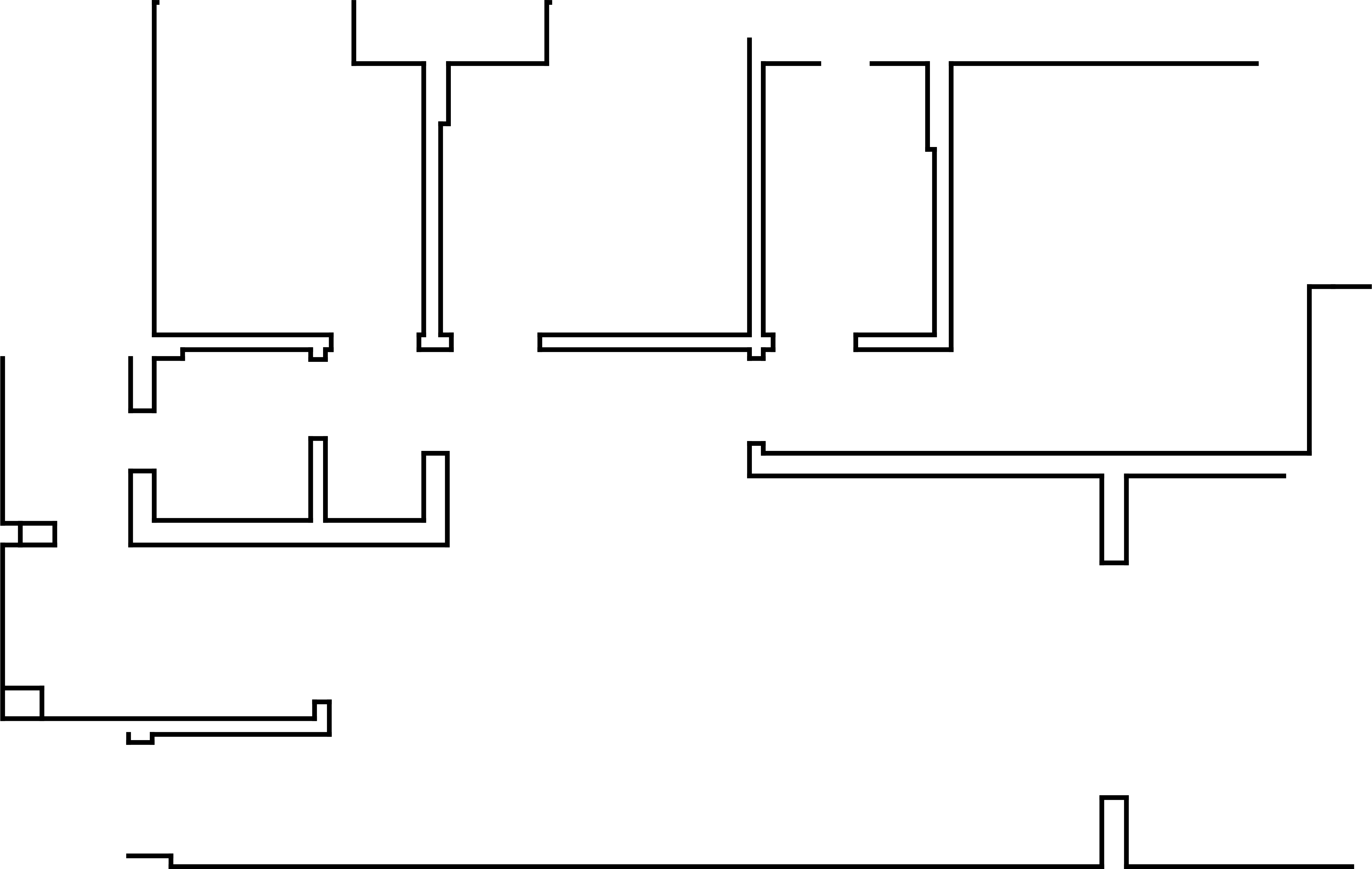

图5-13　绘制其他墙体

（6）调用【偏移】命令，结合量房图纸所给尺寸，偏移外墙（外墙尺寸一般为240mm），如图5-14所示。

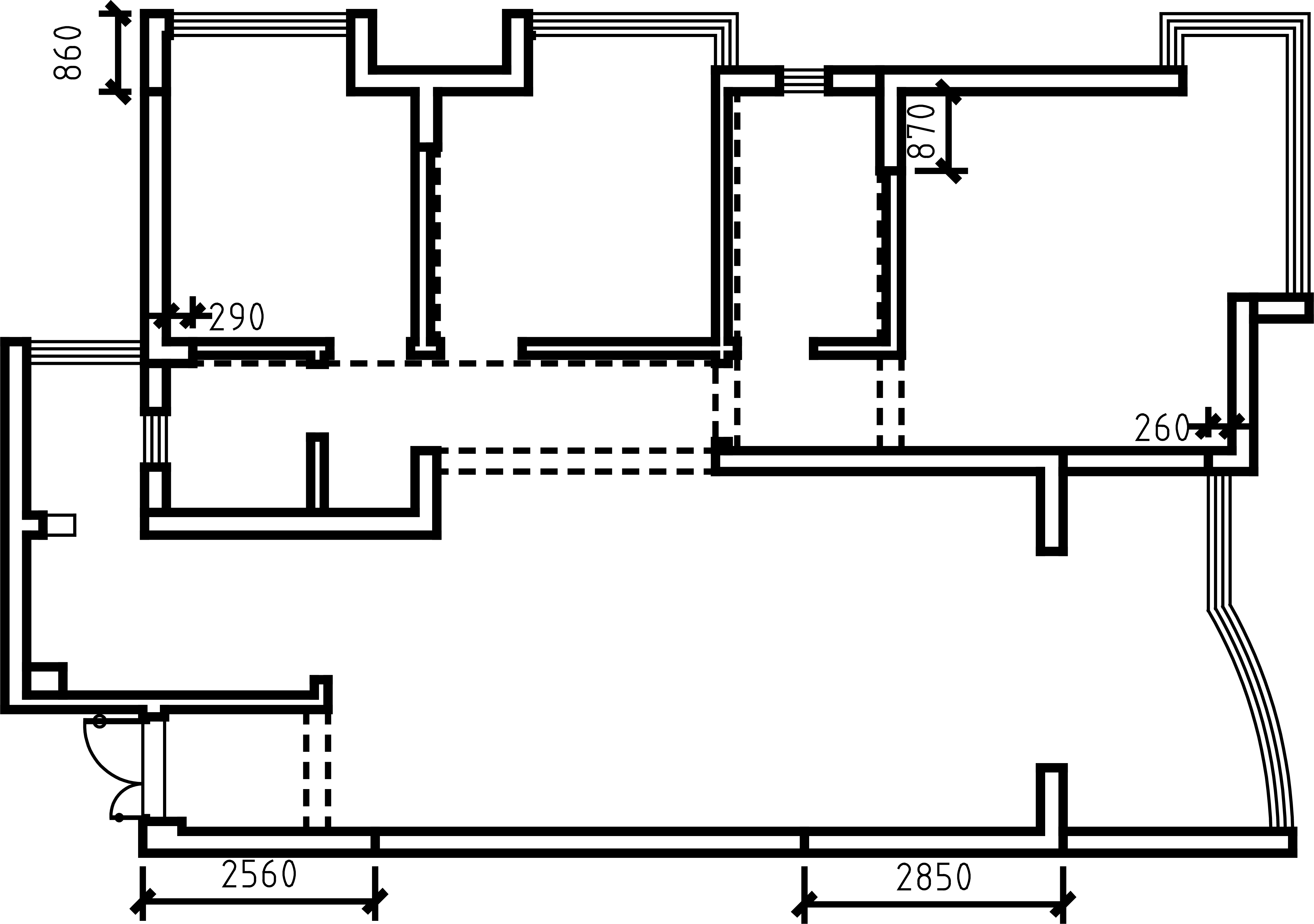

图5-14　偏移外墙

（7）调用【圆角】命令，默认圆角数值为0，闭合外墙墙体。并调用【直线】命令，完善墙体，如图5-15所示。

图5-15　完善墙体

提示绘图方向一般从大门入口开始，绕房一周，最后闭合于大门入口，绘图顺序如图5-16所示。现场测量房屋时，该户型墙体有很多小细节，所以绘制时要细心且有耐心。

图5-16　绘图顺序

（8）设置【门窗】图层为当前图层。

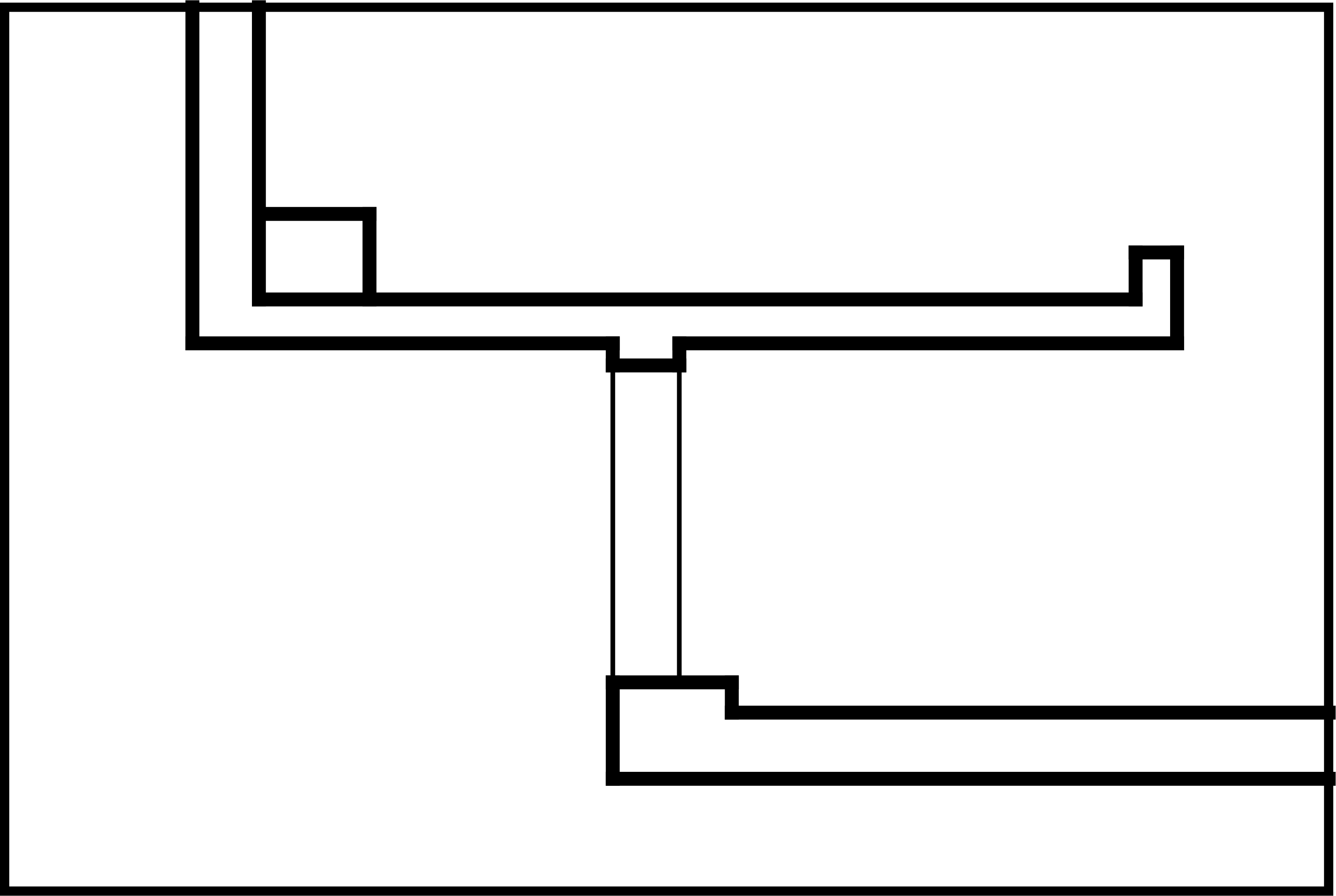

（9）绘制门洞。调用【直线】命令，绘制直线，如图5-17所示。

图5-17　绘制门洞

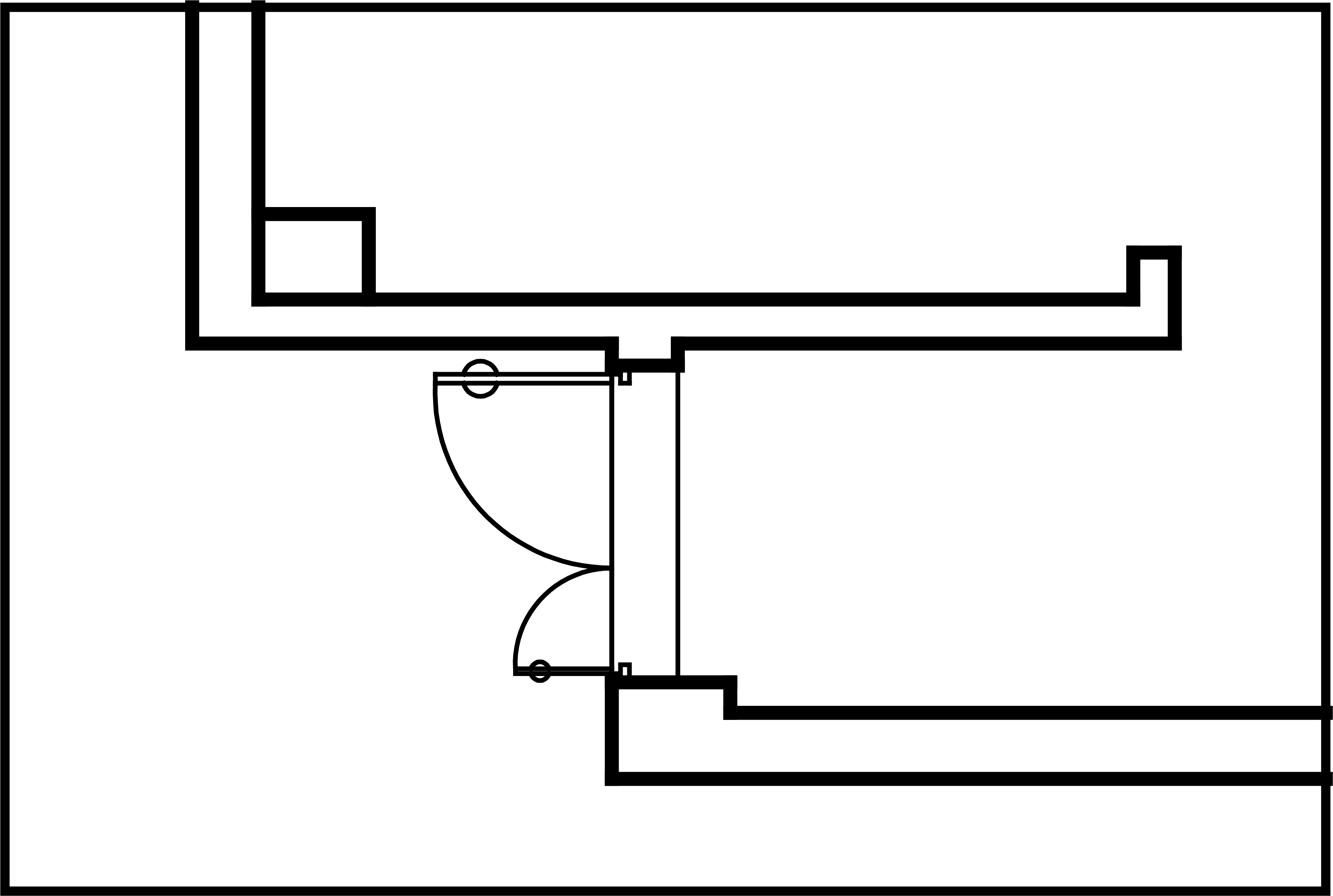

（10）插入子母门。调用【插入】命令，将“子母门.dwg”图块插入到图形中，如图5-18所示。

图5-18　插入子母门

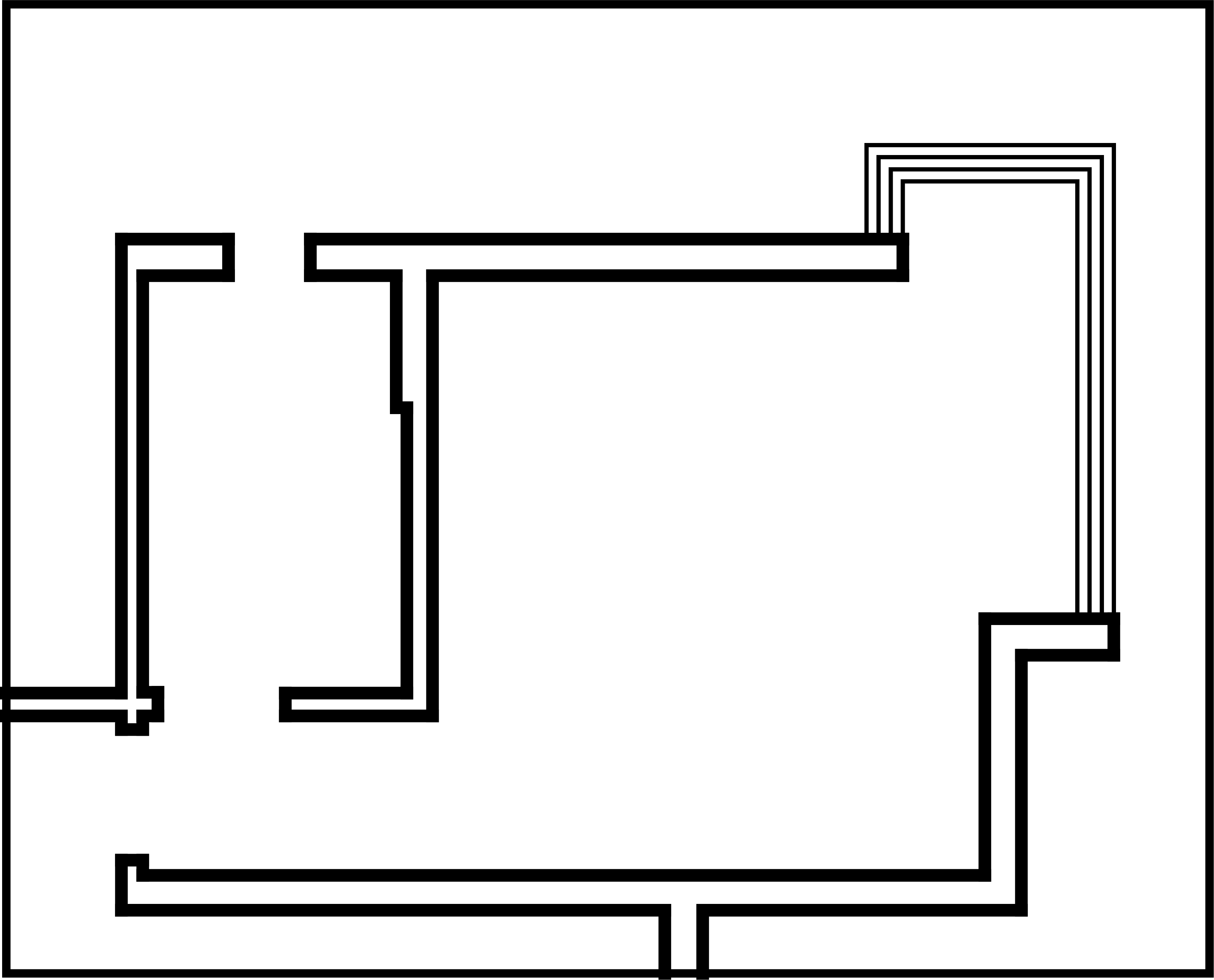

（11）绘制窗图形。调用【多线】命令，绘制窗线，如图5-19所示。

图5-19　绘制窗线

（12）调用【偏移】命令，将窗线分别向外偏移80、80、80，如图5-20所示。

图5-20　偏移窗线

（13）调用【延伸】和【直线】命令，完善窗边墙体的绘制，如图5-21所示。

图5-21　完善窗边墙体

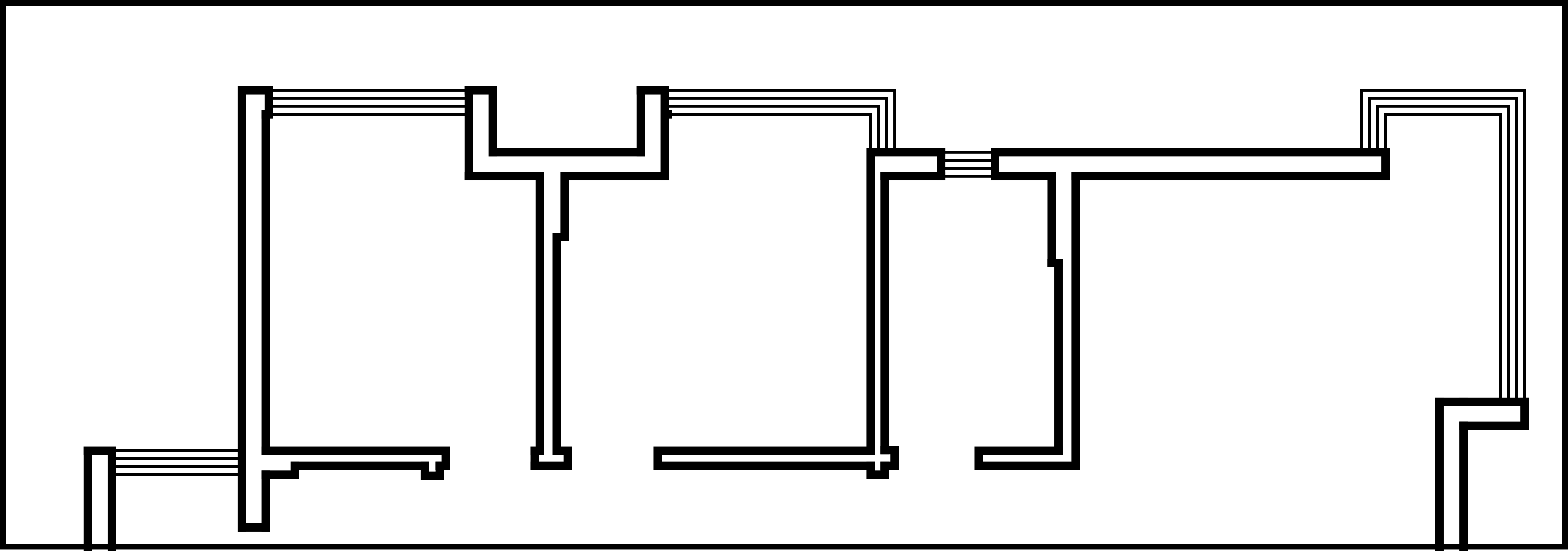

（14）重复上述操作，继续绘制窗图形，结果如图5-22所示。

图5-22　窗户绘制结果

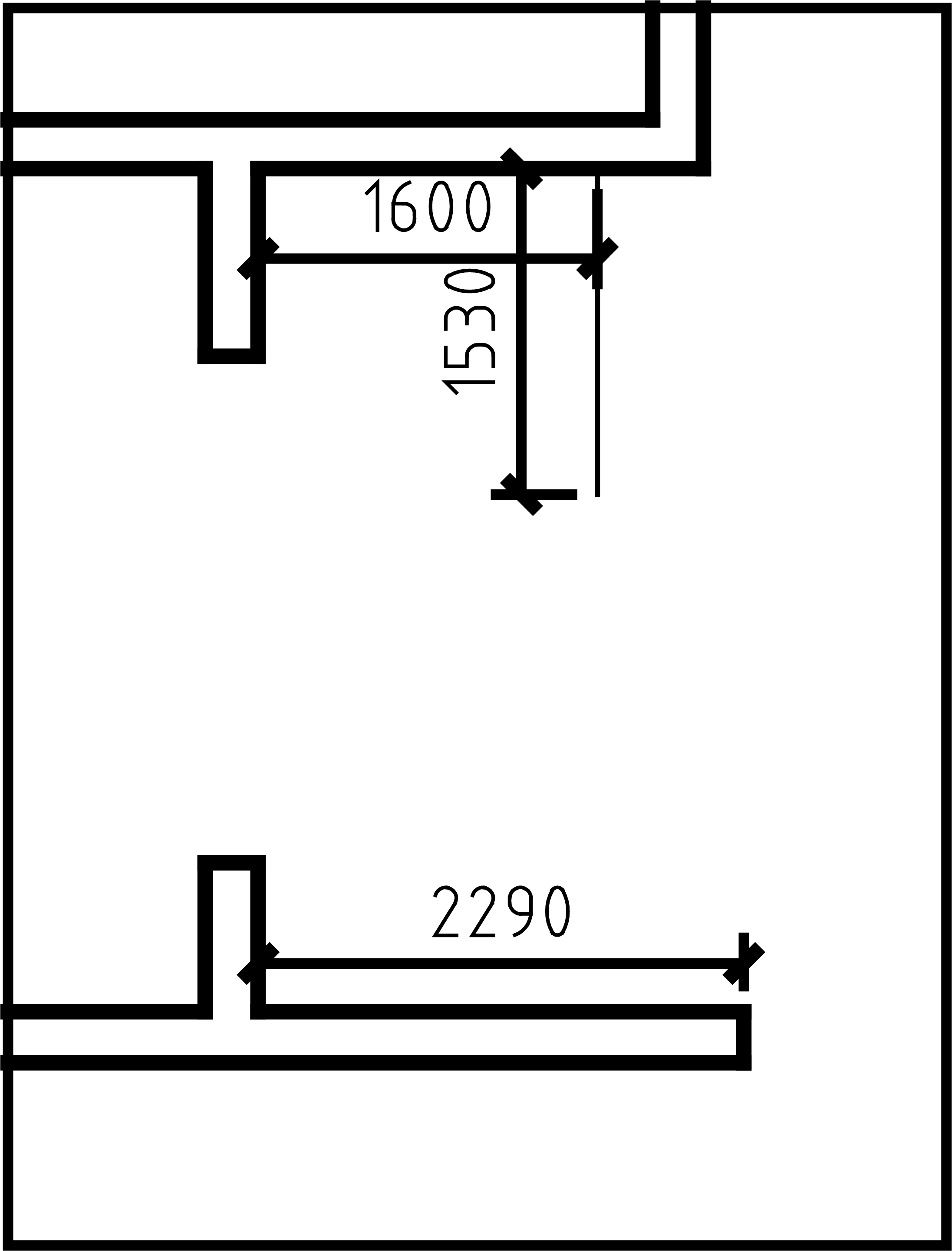

（15）绘制阳台。调用【直线】命令，绘制阳台图形，如图5-23所示。

图5-23　绘制阳台

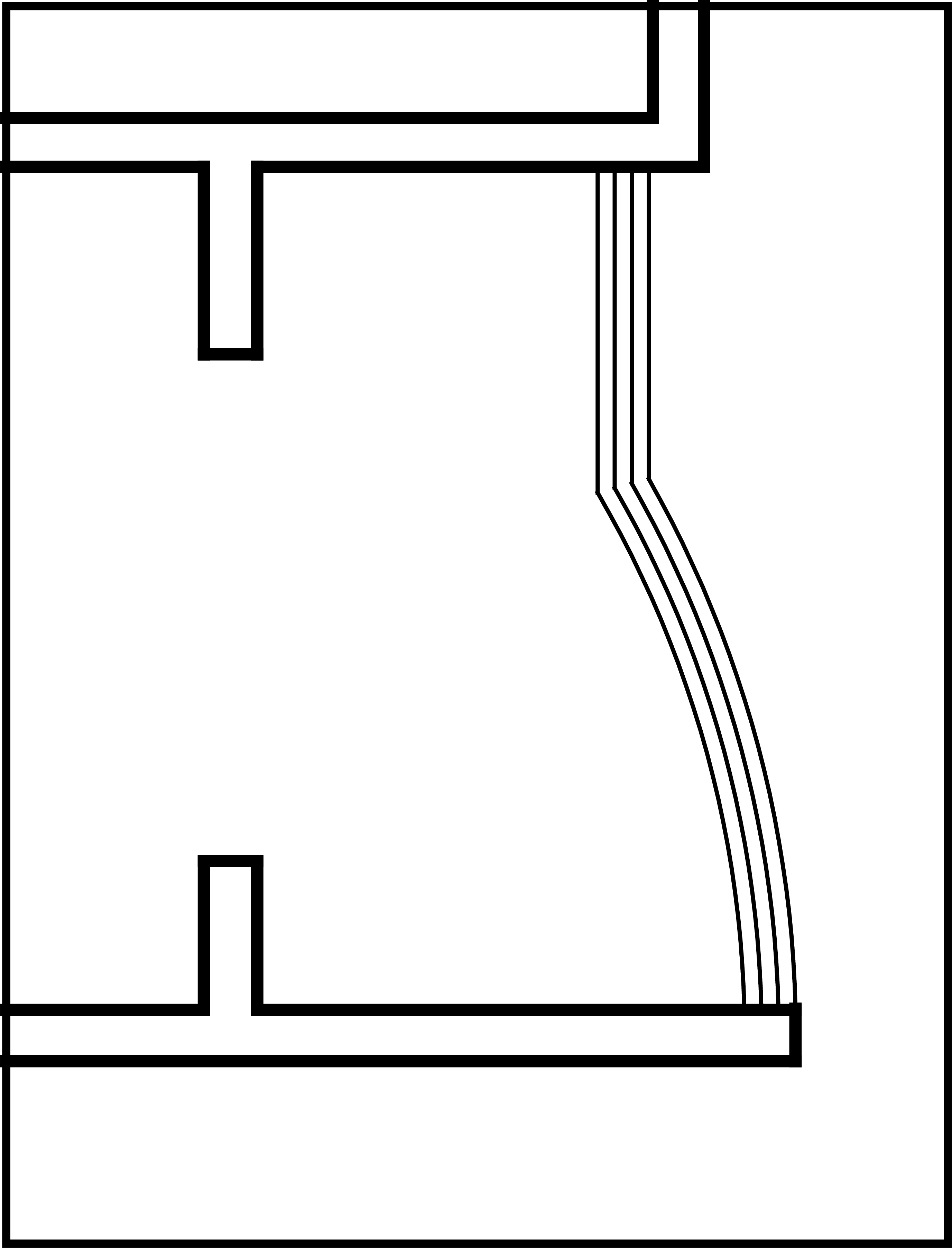

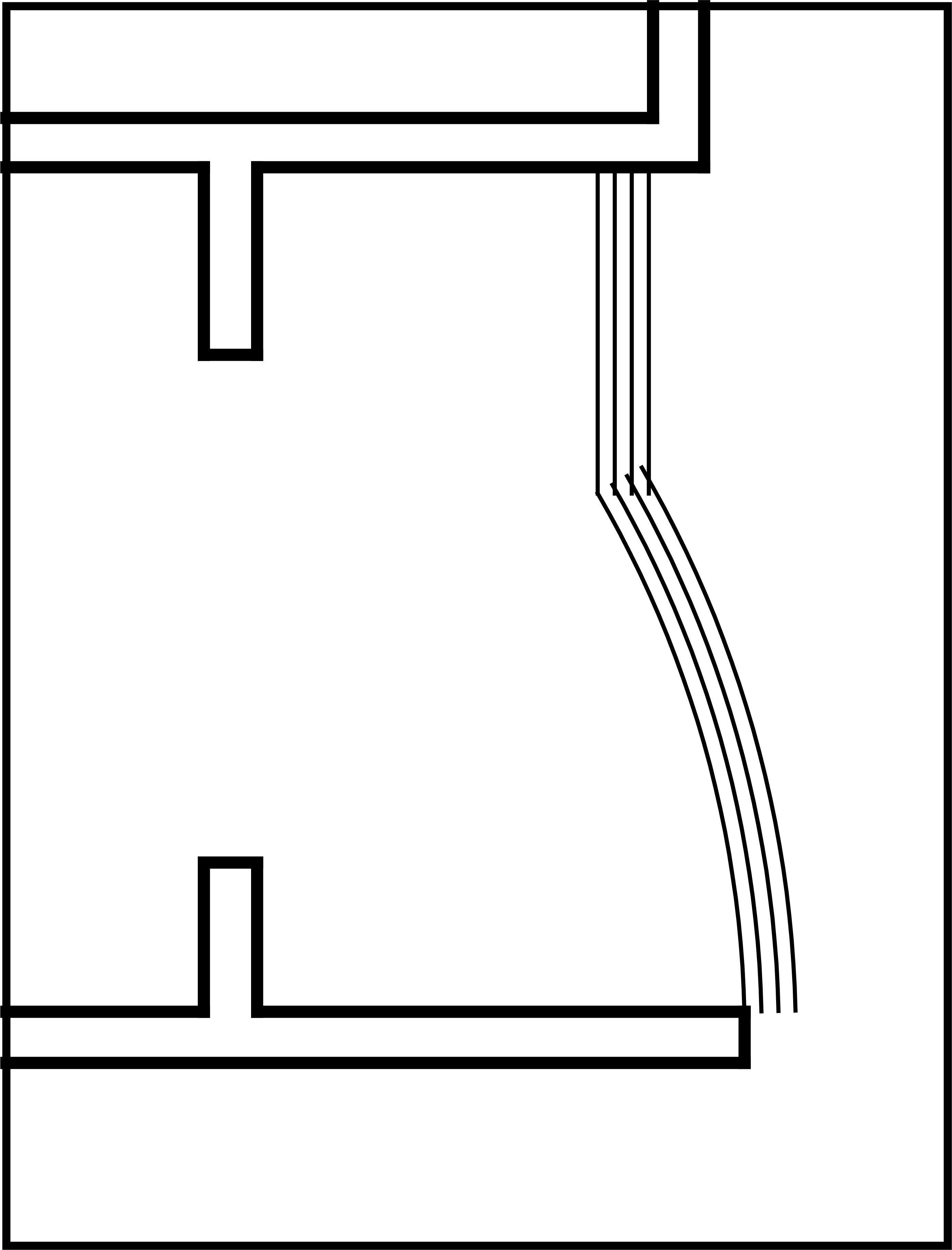

（16）绘制阳台弧形。调用【圆弧】命令，连接阳台两端点和中间任意一点，绘制弧形，并将弧形调整到合适状态，如图5-24所示。

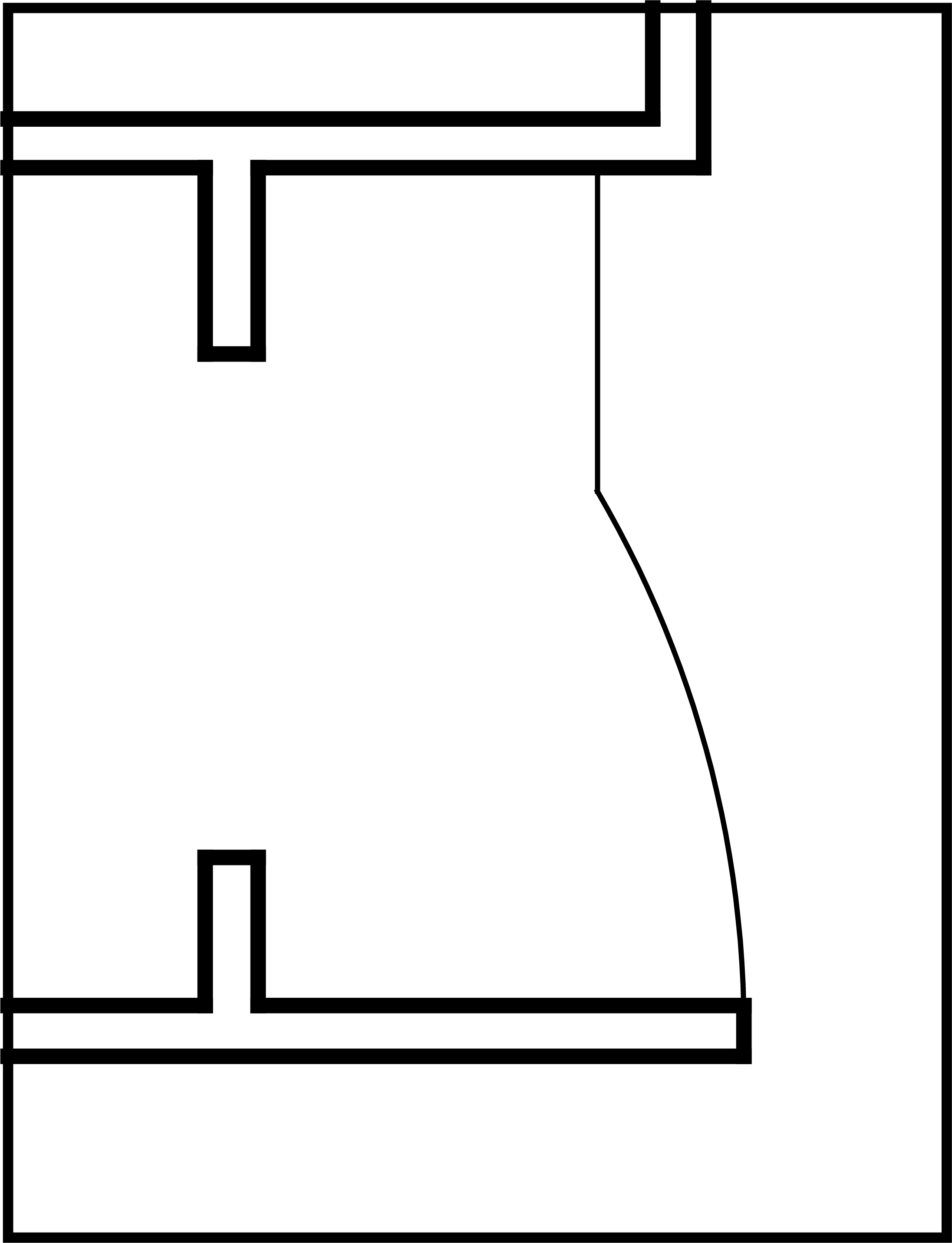

图5-24　绘制阳台弧形

（17）调用【偏移】命令，将阳台线段向外分别偏移80、80、80，如图5-25所示。

图5-25　偏移线段

（18）调用【修剪】命令，修剪多余线段，并调用【直线】命令，完善阳台墙体绘制，如图5-26所示。

图5-26　完善阳台墙体

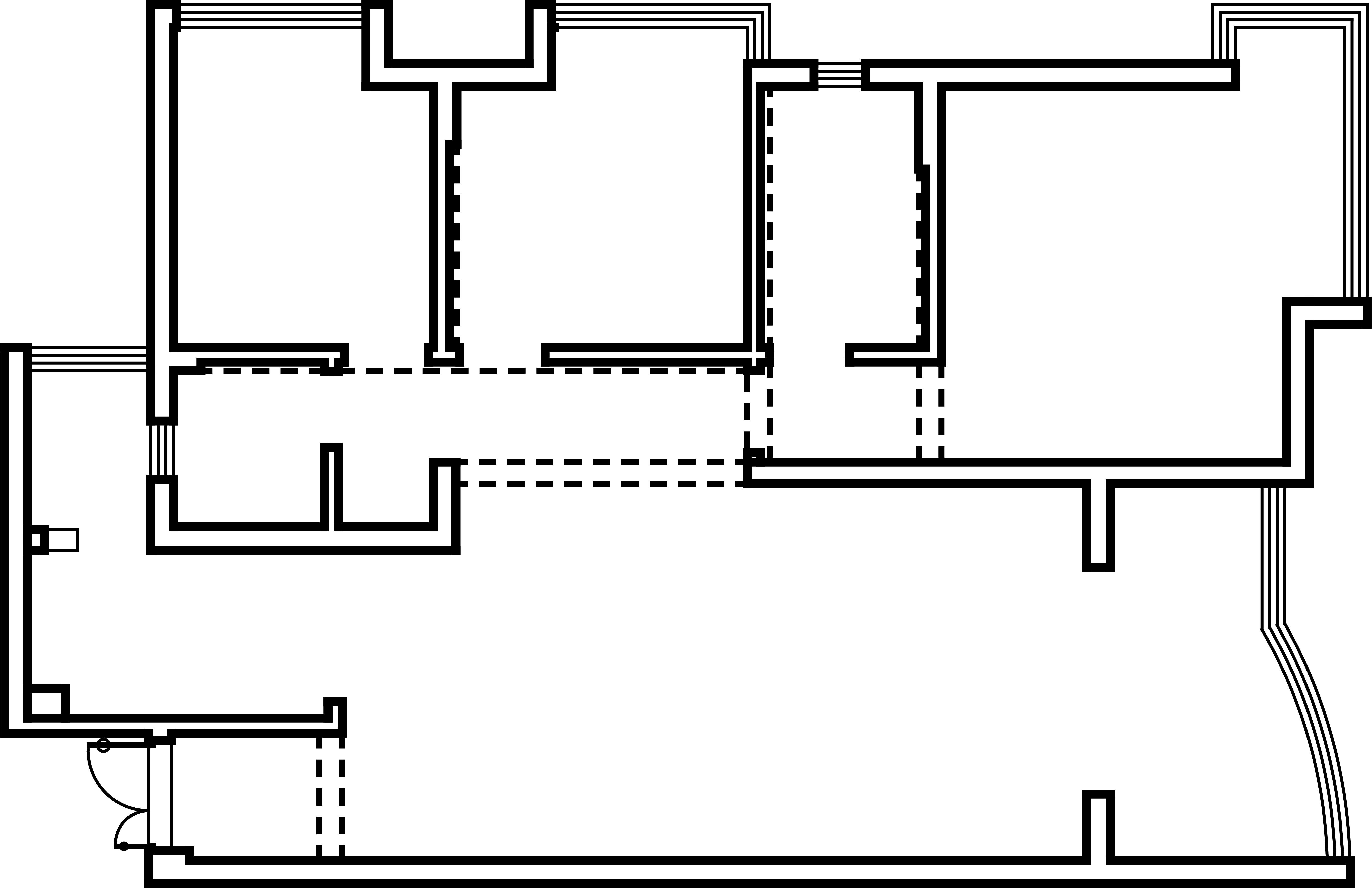

（19）绘制梁。设置【梁】图层为当前图层，调用【直线】命令，依照现场测量的梁的尺寸和位置绘制梁，并将线型改为DASHED虚线，如图5-27所示。

图5-27　绘制梁

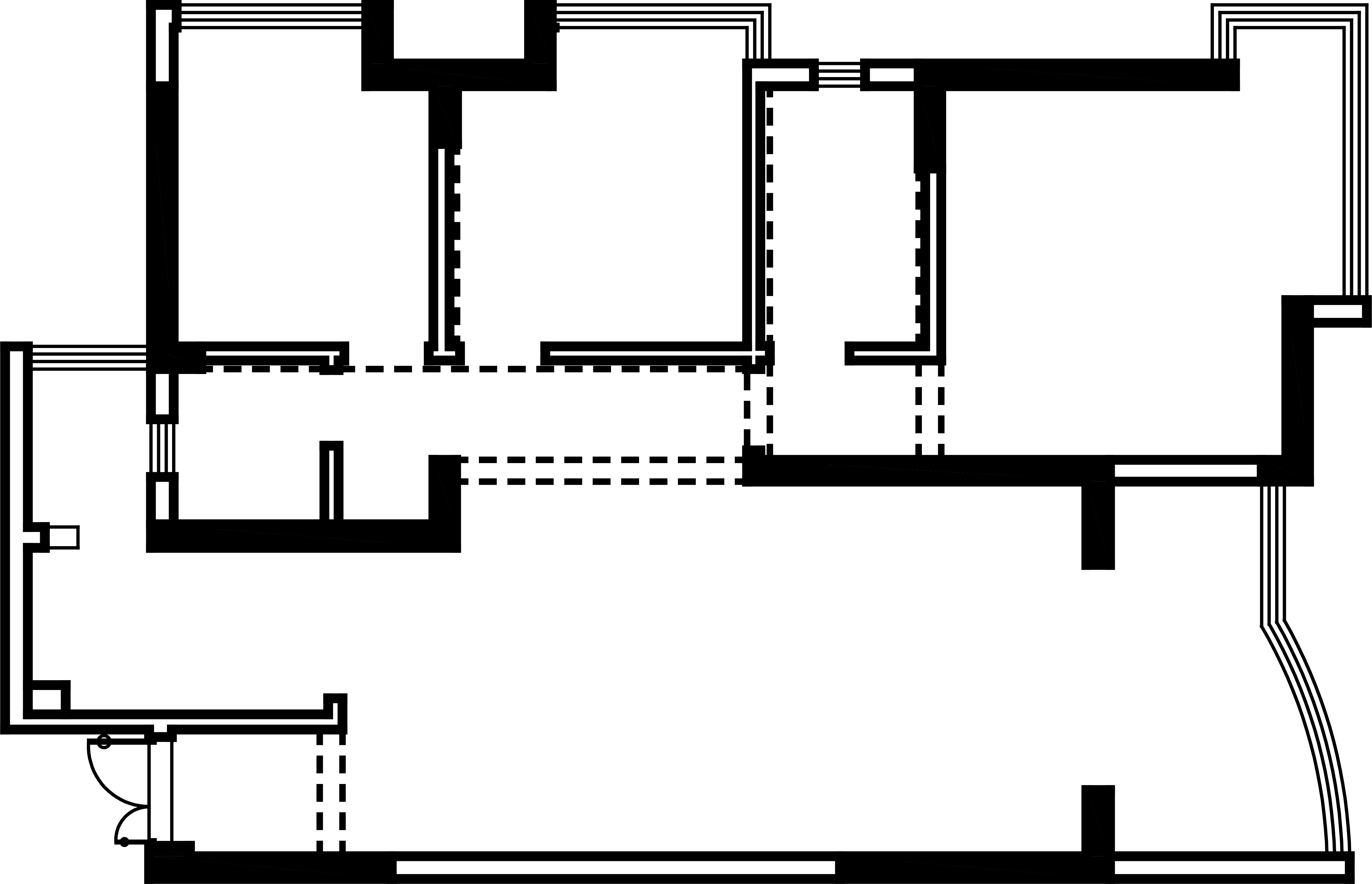

（20）设置【填充】图层为当前图层，调用【直线】命令，绘制承重墙区域，闭合承重墙体，如图5-28所示。

图5-28　绘制承重墙区域

（21）调用【填充】命令，在【图案】面板中选择SOLID（纯色）图案，对承重墙区域进行填充，填充颜色为索引颜色250，如图5-29所示。

图5-29　填充承重墙

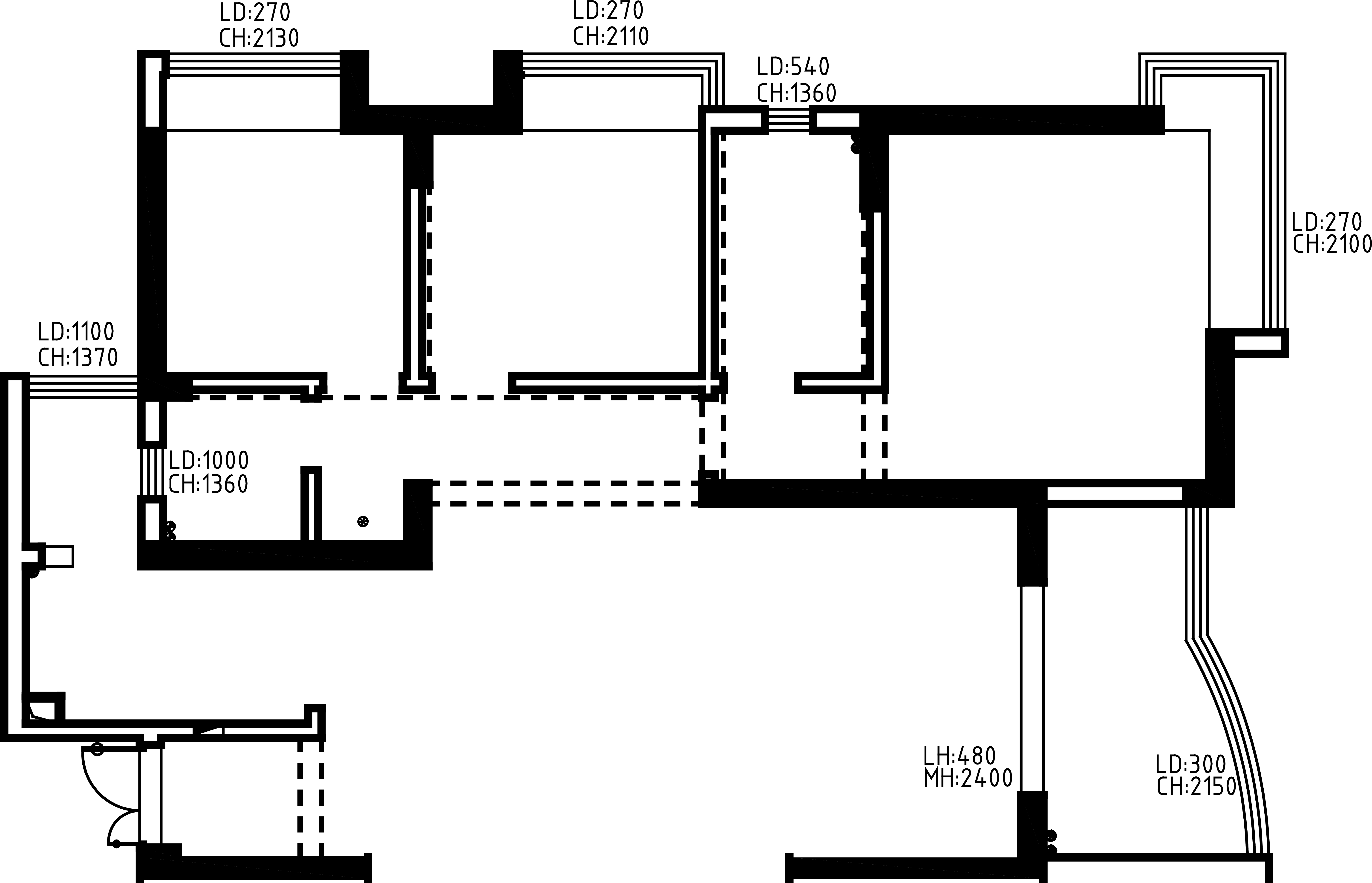

（22）绘制完原始户型图后，要对窗、梁、层高等主要结构进行文字标注。设置【文字标注】为当前图层，标识窗高。调用【多行文字】命令，窗户的高度用拼音缩写“CH”表示，窗到地面的高度用拼音缩写“LD”表示，根据现场测量尺寸，在各窗户旁用文字将窗户高度和窗户离地的高度标注清楚，如图5-30所示。

图5-30　标注窗高

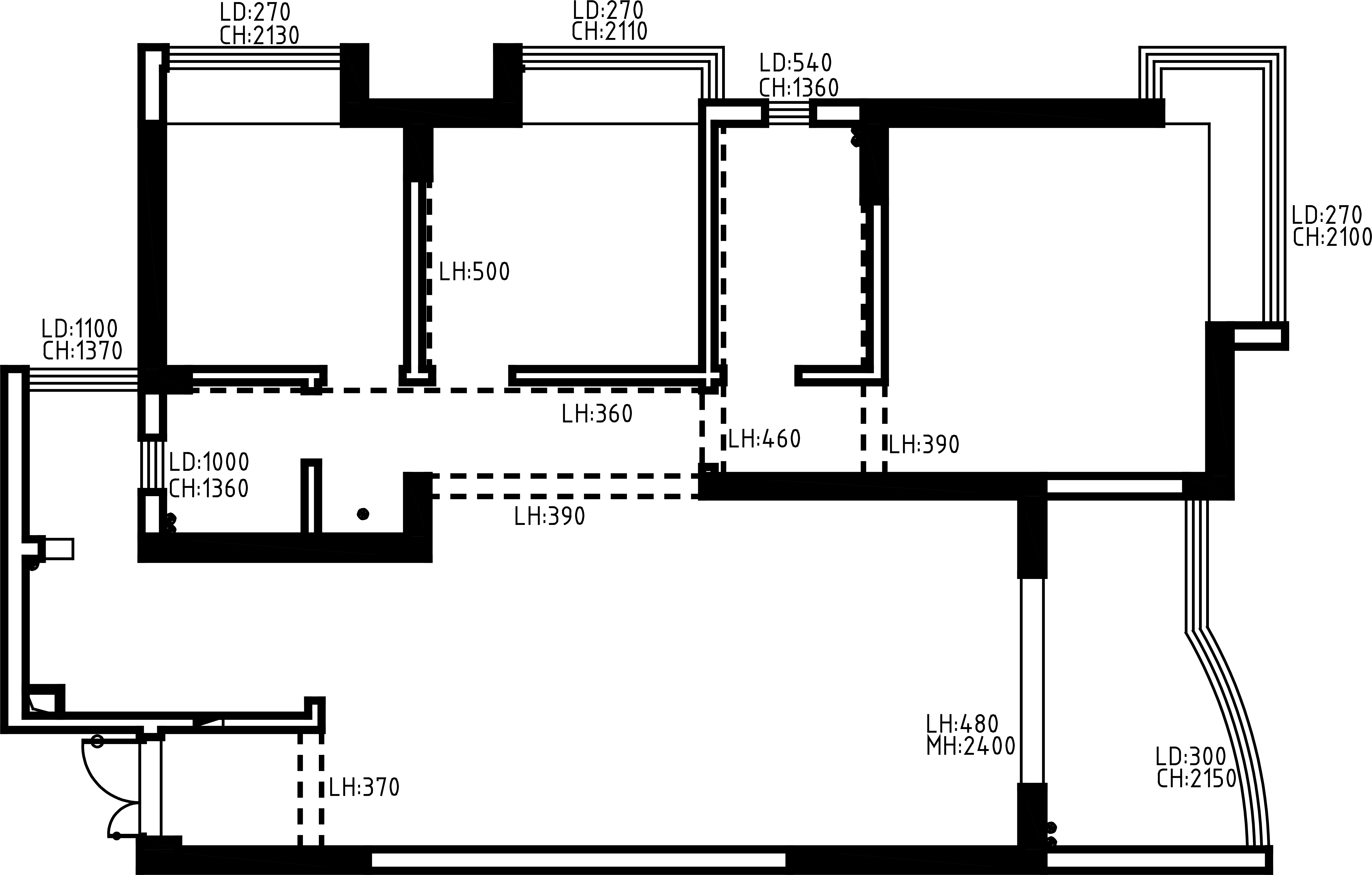

（23）标注梁。调用【多行文字】命令，梁下垂的距离用拼音缩写“LH”表示，根据现场测量尺寸，在各个梁旁用文字将梁下垂的距离标注清楚，如图5-31所示。

图5-31　标注梁

（24）标注层高。调用【直线】命令，绘制标高符号，并调用【多行文字】命令，根据量房所得尺寸，输入层高数值。

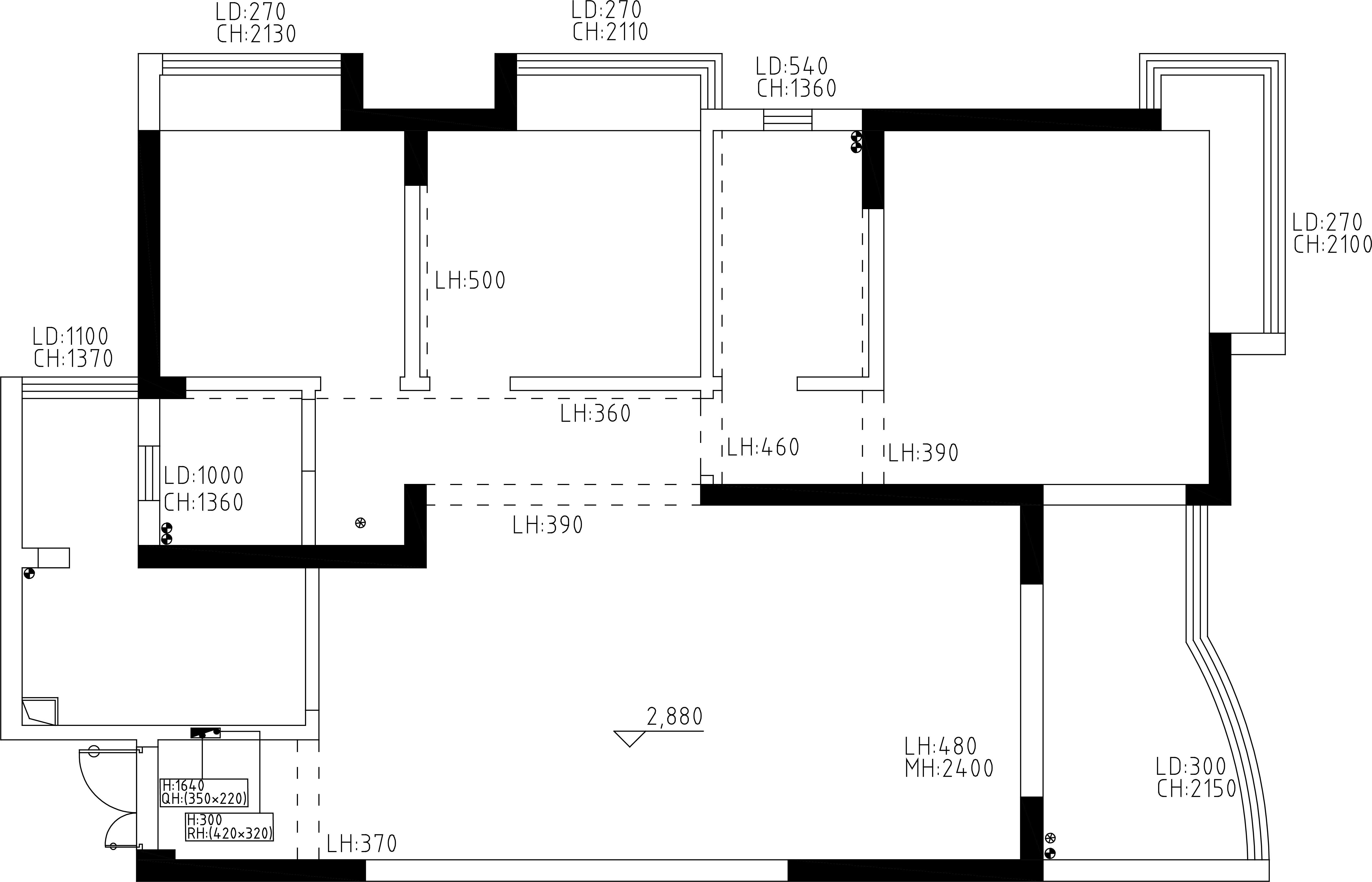

（25）标注强弱电箱的高度。调用【多行文字】命令，强电箱离地面的高度用拼音缩写“QH”表示，弱电箱离地面的高度用拼音缩写“RH”表示，在相应位置输入文字说明，如图5-32所示。

图5-32　标注层高与强弱电箱

（26）标注落差与回填的高度。调用【多行文字】命令，在主卫、次卫中标注下沉（回填）的高度，在厨房和阳台中标注落差，如图5-33所示。

图5-33　标注落差与回填

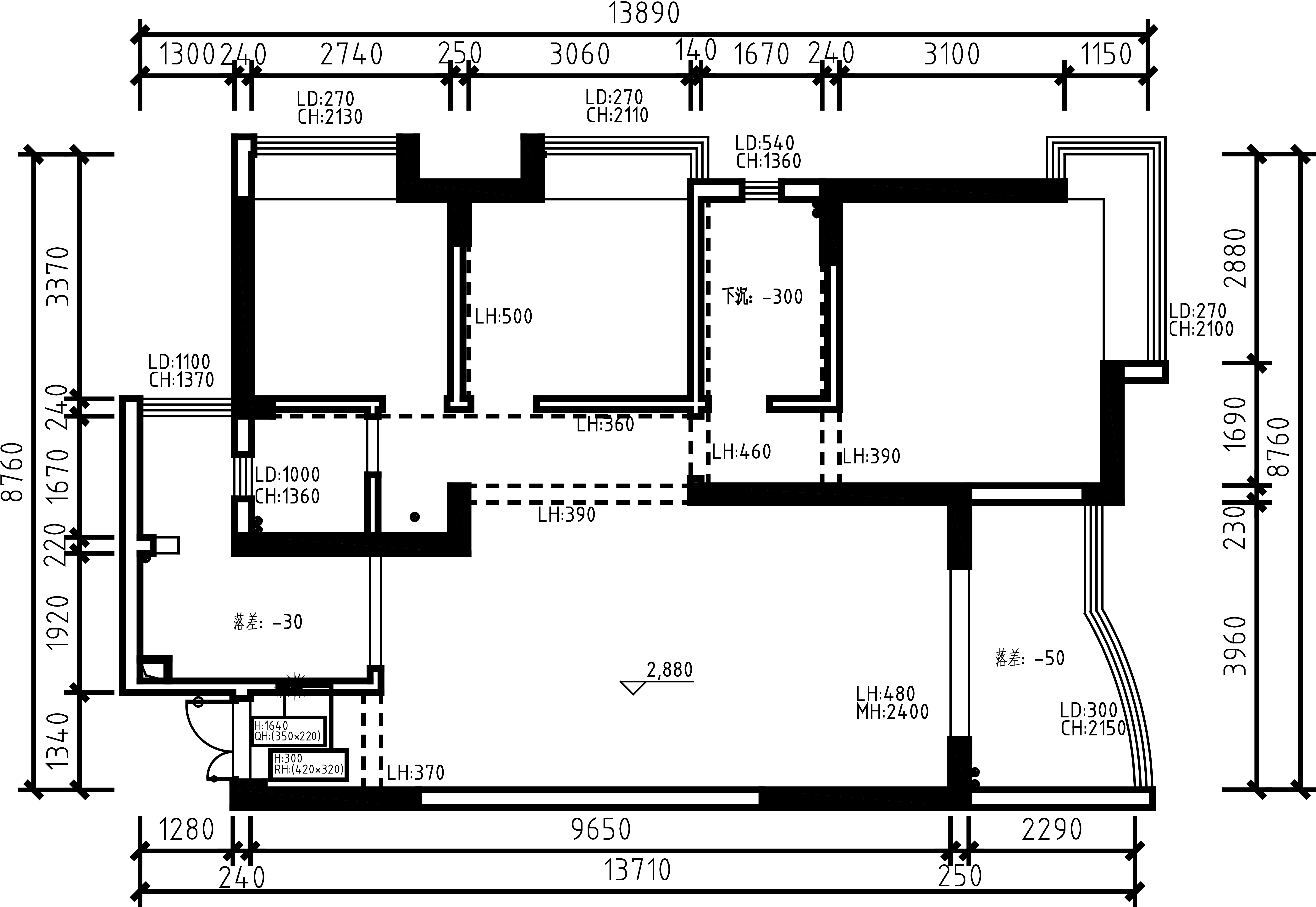

（27）标注文字和尺寸。设置【尺寸标注】图层为当前图层，调用【线性标注】和【连续标注】命令，对原始户型图进行标注，如图5-34所示。

图5-34　尺寸标注

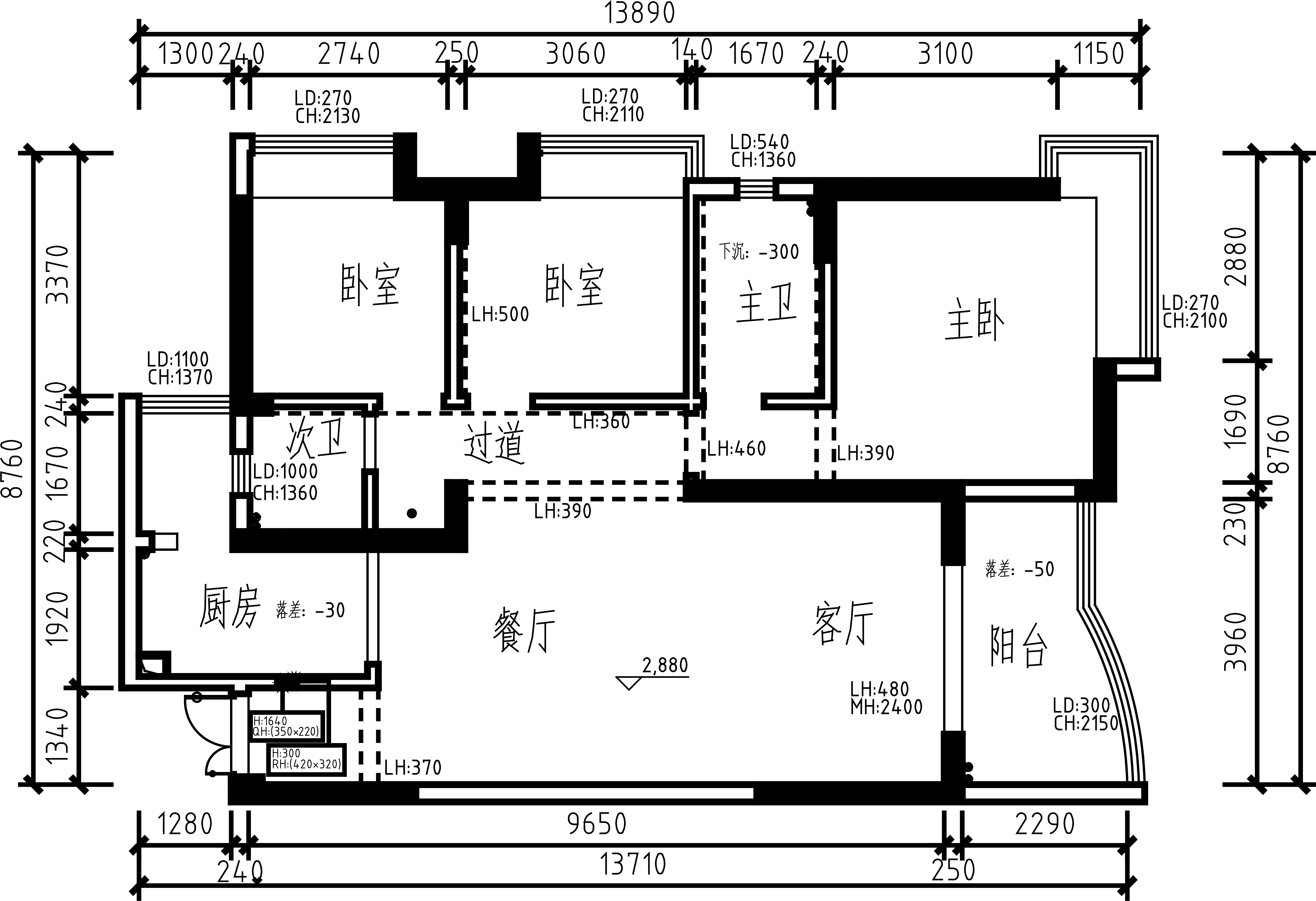

（28）文字标注。设置【文字标注】为当前图层，调用【多行文字】命令，在需要进行文字标注的区域，输入文字说明房屋的功能分区，如图5-35所示。

图5-35　文字标注

（29）图名标注。调用【多行文字】命令，添加图名及比例，调用【多段线】命令，绘制图名下画线，最终效果如图5-36所示。

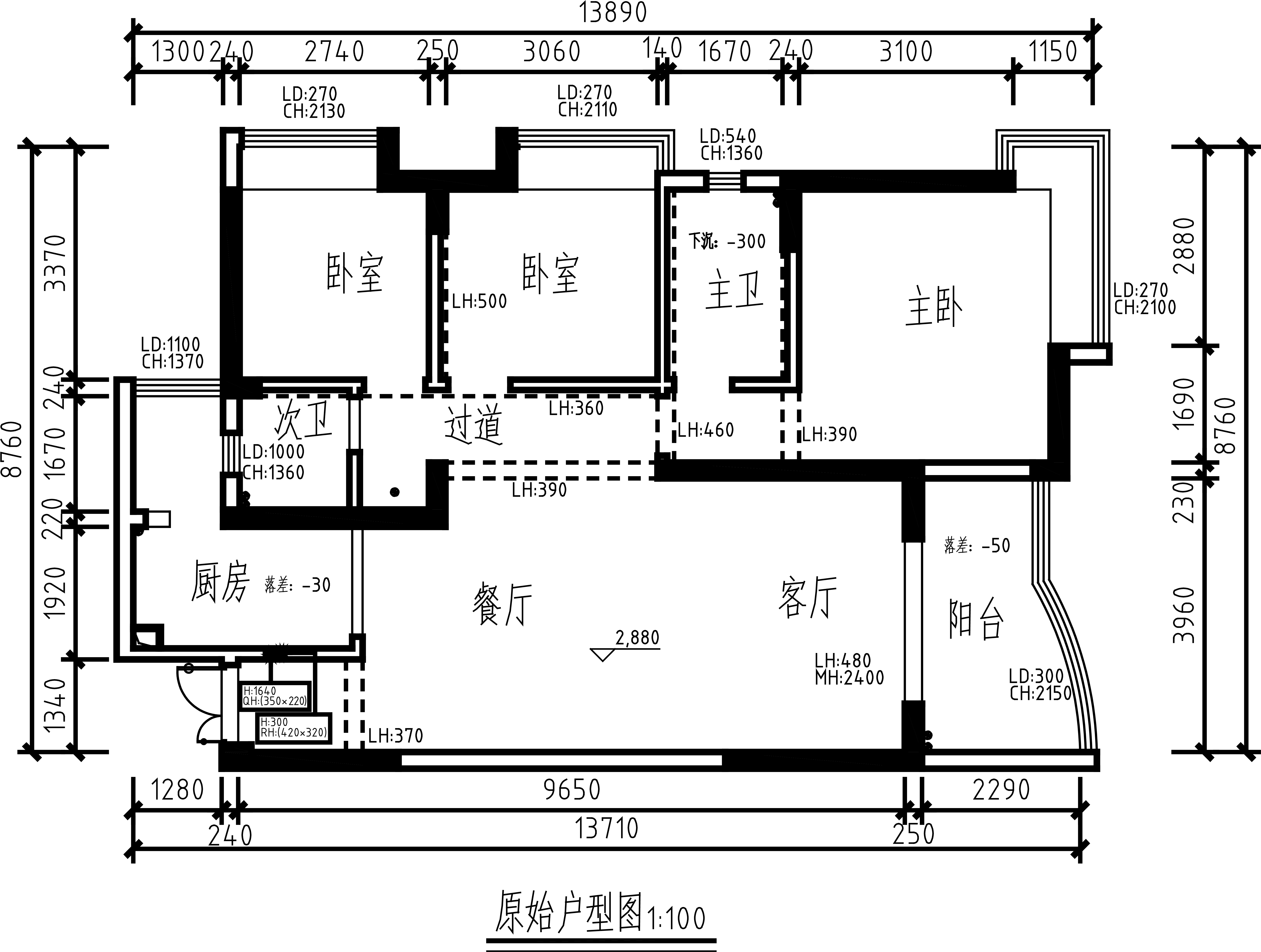

图5-36　最终效果
