3.4　图层的作用与相应设置

图层是AutoCAD提供给用户组织图形的工具。AutoCAD的图形对象必须绘制在某个图层上，它可以是默认的图层，也可以是用户自己创建的图层。

3.4.1　图层的作用

AutoCAD图层相当于传统图纸中使用的透明图纸，整个AutoCAD文档就是由若干透明图纸上下叠加的结果，如图3-186所示。用户可以按照特征、类别或用途，将图形对象分类组织到不同的图层中。同一个图层中的图形对象具有许多相同的外观属性，如线宽、颜色、线型等。

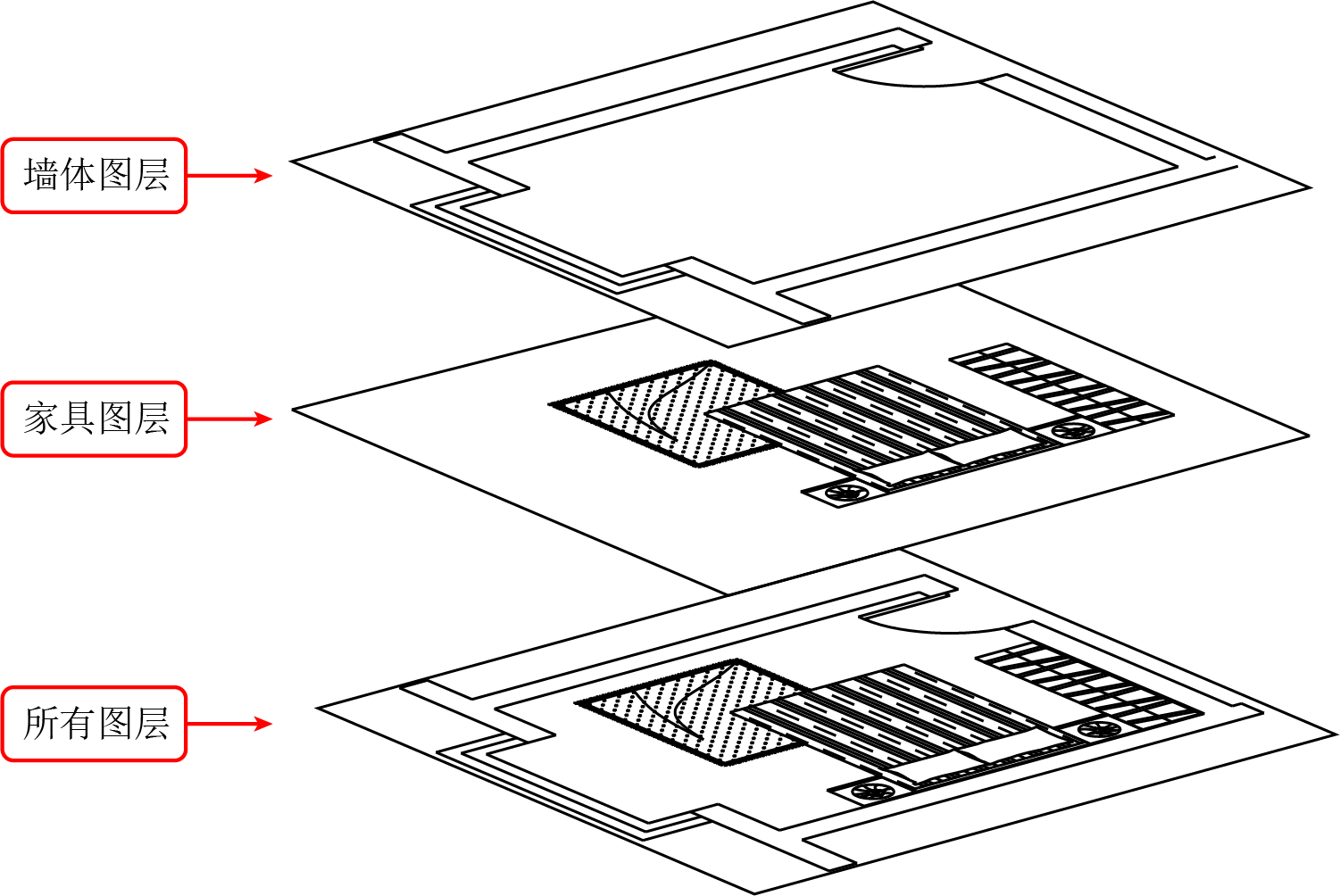

图3-186　图层的原理

3.4.2　新建并命名图层

在使用AutoCAD绘图前，用户应根据自身行业要求创建图层。图层创建和设置都在【图层特性管理器】选项板中进行。

打开【图层特性管理器】选项板有以下几种方法。

·功能区：在【默认】选项卡中，单击【图层】面板中的【图层特性】按钮，如图3-187所示。

·菜单栏：选择【格式】|【图层】命令。

·命令行：LAYER或LA。

图3-187　【图层】面板中的【图层特性】按钮

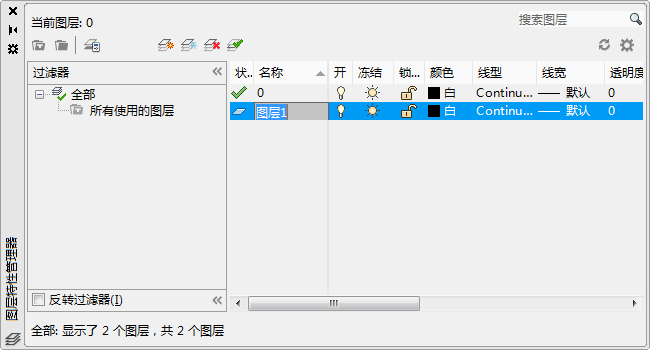

执行命令后，弹出【图层特性管理器】选项板，如图3-188所示，单击对话框上方的【新建】按钮，即可新建一个图层。创建的图层默认以“图层1”“图层2”的顺序依次命名，用户也可以自行输入“轮廓线”“中心线”等易辨别的名称。输入图层名称之后，依次设置该图层对应的颜色、线型、线宽等特性。

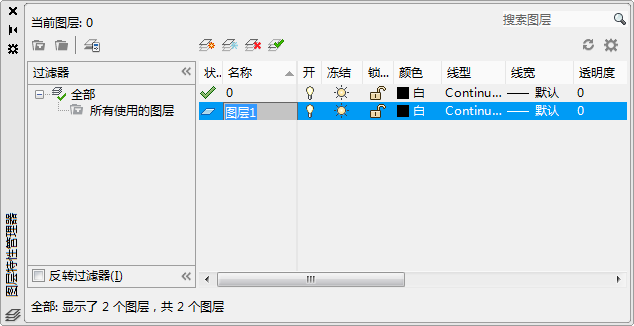

图3-188　【图层特性管理器】选项板

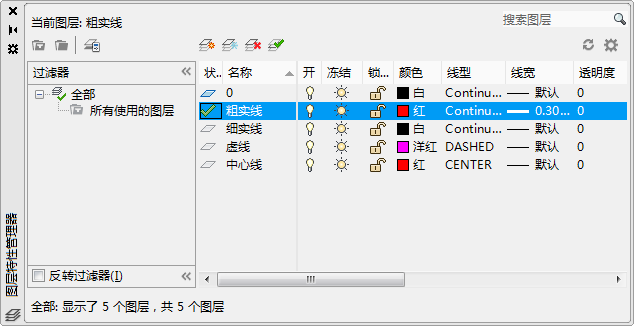

当前图层的名称前会出现符号。如图3-189所示，将粗实线图层置为当前层，颜色设置为红色、线型为实线、线宽为0.3mm。

图3-189　粗实线图层

提示图层的名称最多可以包含255个字符，并且中间可以含有空格，图层名区分大小写字母。图层名不能包含<>^“”;?*|,=′等符号，如果用户在命名图层时提示失败，可检查是否含有这些非法字符。

3.4.3　设置图层颜色

如前文所述，为了区分对象，通常为不同的图层设置不同的颜色。设置图层颜色之后，该图层上的所有对象均显示为该颜色（修改了对象特性的图形除外）。

打开【图层特性管理器】选项板，单击目标图层对应的颜色列，如图3-190所示，弹出【选择颜色】对话框，如图3-191所示。在调色板中选择一种颜色，单击【确定】按钮，即完成颜色设置。

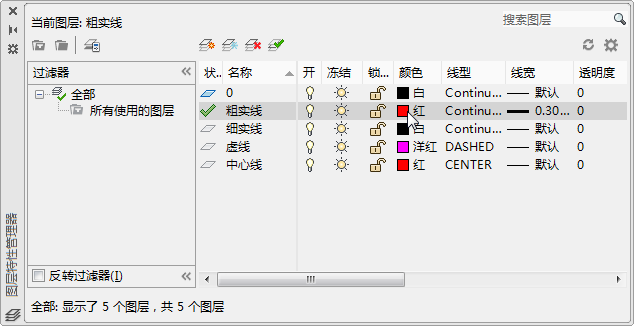

图3-190　单击图层的颜色列

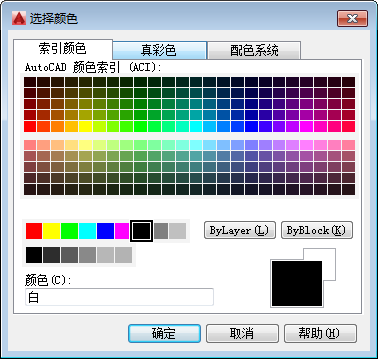

图3-191　【选择颜色】对话框

3.4.4　设置图层线型

线型是指图形基本元素中线条的组成和显示方式，如实线、中心线、点画线、虚线等。通过线型可以直观判断图形对象的类别。在AutoCAD中默认的线型是Continuous（实线），其他的线型需要加载才能使用。

在【图层特性管理器】选项板中，单击目标图层对应的【线型】列，弹出【选择线型】对话框，如图3-192所示。在默认状态下，【选择线型】对话框中只有Continuous一种线型。如果要使用其他线型，必须将其加载后才会出现在【选择线型】对话框中。单击【加载】按钮，弹出【加载或重载线型】对话框，如图3-193所示，从对话框中选择要使用的线型，单击【确定】按钮，完成线型加载。

图3-192　【选择线型】对话框

图3-193　【加载或重载线型】对话框

3.4.5　设置图层线宽

线宽即线条显示的宽度。使用不同宽度的线条表现对象的不同部分，可以提高图形的表达力和可读性，如图3-194所示。

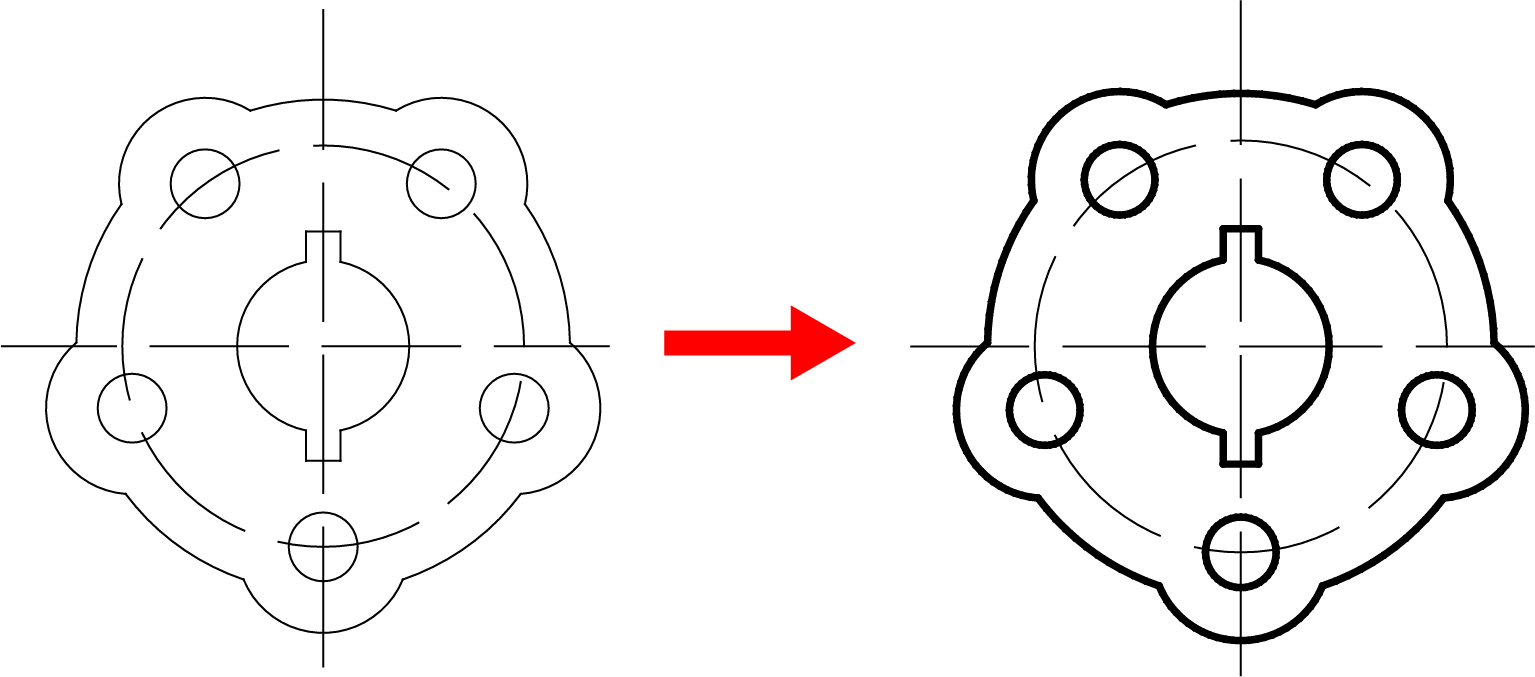

图3-194　线宽变化

在【图层特性管理器】选项板中，单击某一图层对应的【线宽】列，弹出【线宽】对话框，如图3-195所示，从中选择所需的线宽即可。

图3-195　【线宽】对话框

如果需要调整线宽显示效果，在命令行中输入LWEIGHT或LW并按Enter键，弹出【线宽设置】对话框，如图3-196所示，通过调整显示线宽比例，可使图形中的线宽显示得更宽或更窄。

图3-196　【线宽设置】对话框

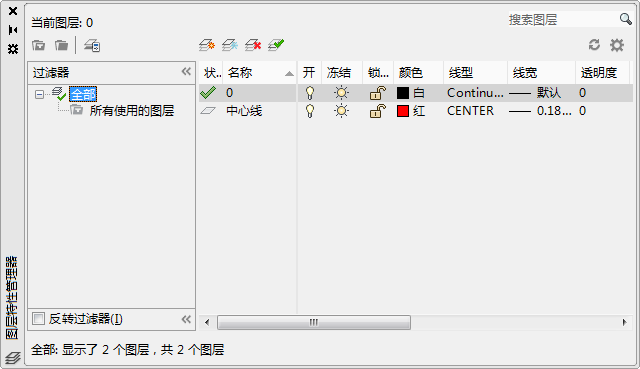

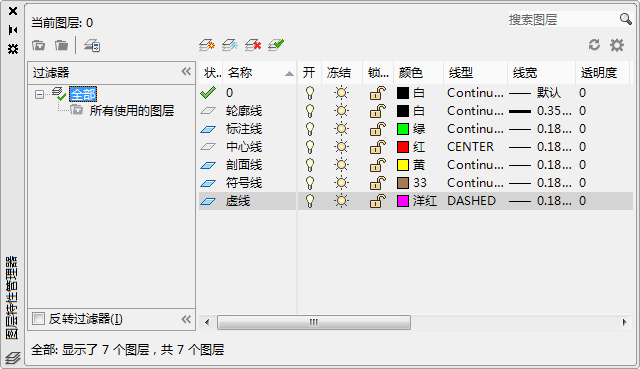

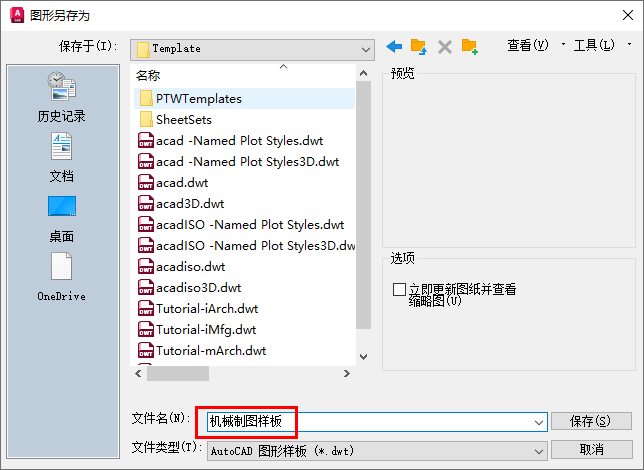

【练习3-24】创建绘图基本图层

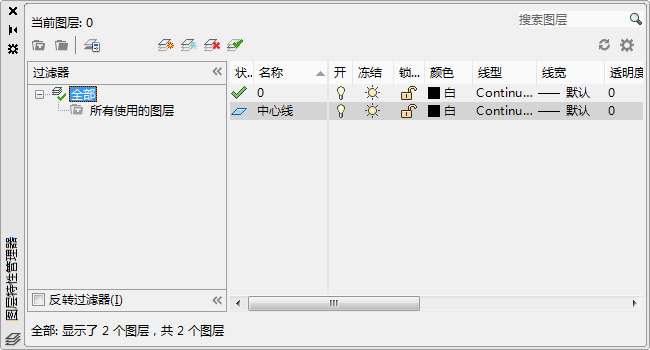

本例介绍如何创建绘图的基本图层，需分别建立“轮廓线”“标注线”“中心线”“剖面线”“符号线”和“虚线”图层，这些图层的主要特性如表3-1所示（根据GB/T 17450—1998《技术制图图线》所述适用于建筑、机械等工程制图）。

表3-1　图层列表

序号	图层名	线宽/㎜	线型	颜色	打印属性
1	轮廓线	0.3	CONTINUOUS	黑	打印
2	标注线	0.18	CONTINUOUS	绿	打印
3	中心线	0.18	CENTER	红	打印
4	剖面线	0.18	CONTINUOUS	黄	打印
5	符号线	0.18	CONTINUOUS	33	打印
6	虚线	0.18	DASHED	洋红	打印
