3.3　图形的标注

使用AutoCAD进行设计绘图时，首先要明确的一点就是：图形中的线条长度并不代表物体的真实尺寸，实际尺寸应以标注为准，因此尺寸标注是绘图中最为重要的部分。一些成熟的设计师在无法使用AutoCAD的场合，常手绘草图，图不一定美观，但记录的数据必须准确。

对于不同的对象，其所需的定位尺寸类型也不同。AutoCAD的【注释】面板包含线性、角度、弧长、半径、直径、坐标等各类标注模式，如图3-171所示。

图3-171　【注释】面板

【注释】面板中的【标注】命令非常“智能”，可以根据选定的对象类型自动创建相应的标注，例如选择一条线段，则创建线性标注；选择一段圆弧，则创建半径标注，因此这一命令通常也叫“智能标注”。“智能标注”是AutoCAD 2015及更早版本中【快速标注】命令的加强版。

实现“智能标注”有以下几种方式。

功能区：在【默认】选项卡中，单击【注释】面板中的【标注】按钮。

命令行：DIM。

执行【标注】命令，将鼠标置于对应的图形对象上，单击即可创建相应的标注，如图3-172所示。如果需要更改标注类型，可以使用命令行选项调整。命令行操作提示如下。

选择对象或指定第一个尺寸界线原点或[角度(A)/基线(B)/连续(C)/坐标(O)/对齐(G)/分发(D)/图层(L)/放弃(U)]:      //选择图形或标注对象

图3-172　“智能标注”效果

命令行中各选项的含义说明如下。

角度（A）：标注三个点或两条直线之间的角度，如图3-173所示。

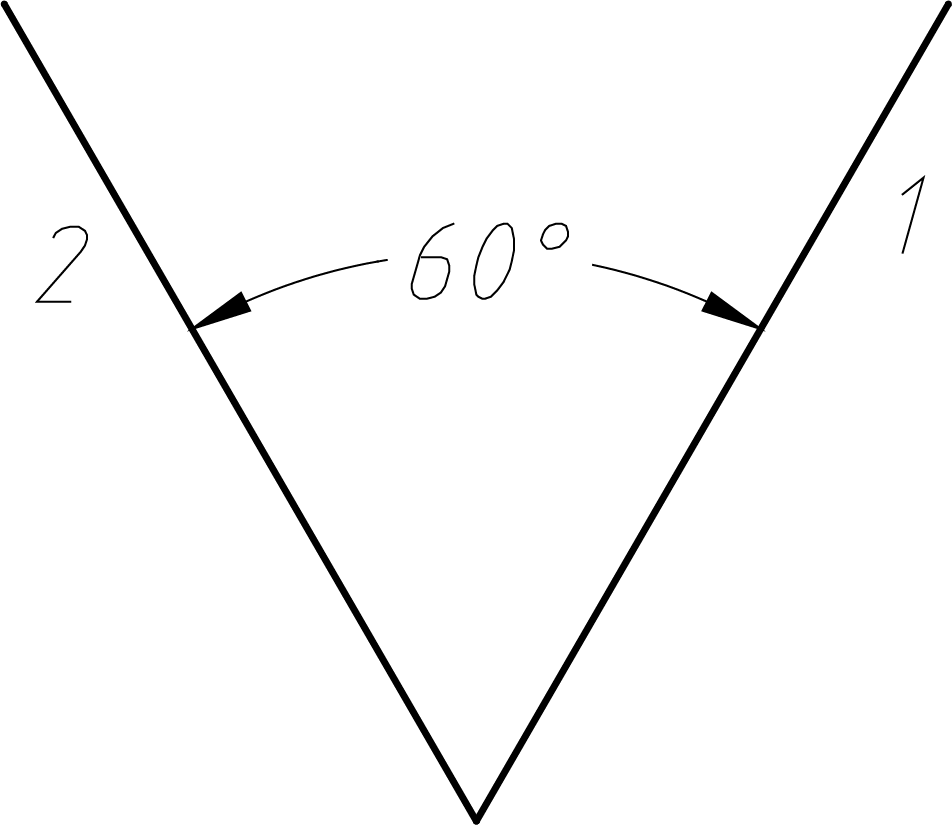

图3-173　【角度（A）】标注尺寸

命令: _dim                             //执行【标注】命令
选择对象或指定第一个尺寸界线原点或 [角度(A)/基线(B)/连续(C)/坐标(O)/对齐(G)/分发(D)/图层(L)/放弃(U)]: a↙
                                 //选择【角度】选项
选择圆弧、圆、直线或 [顶点(V)]:                  //选择第1个对象
选择直线以指定角度的第二条边:                   //选择第2个对象
指定角度标注位置或 [多行文字(M)/文字(T)/文字角度(N)/放弃(U)]:   //放置角度

基线（B）：以上一个或选定的线性、角度、坐标标注的第一条尺寸界限为基准进行标注，如图3-174所示。

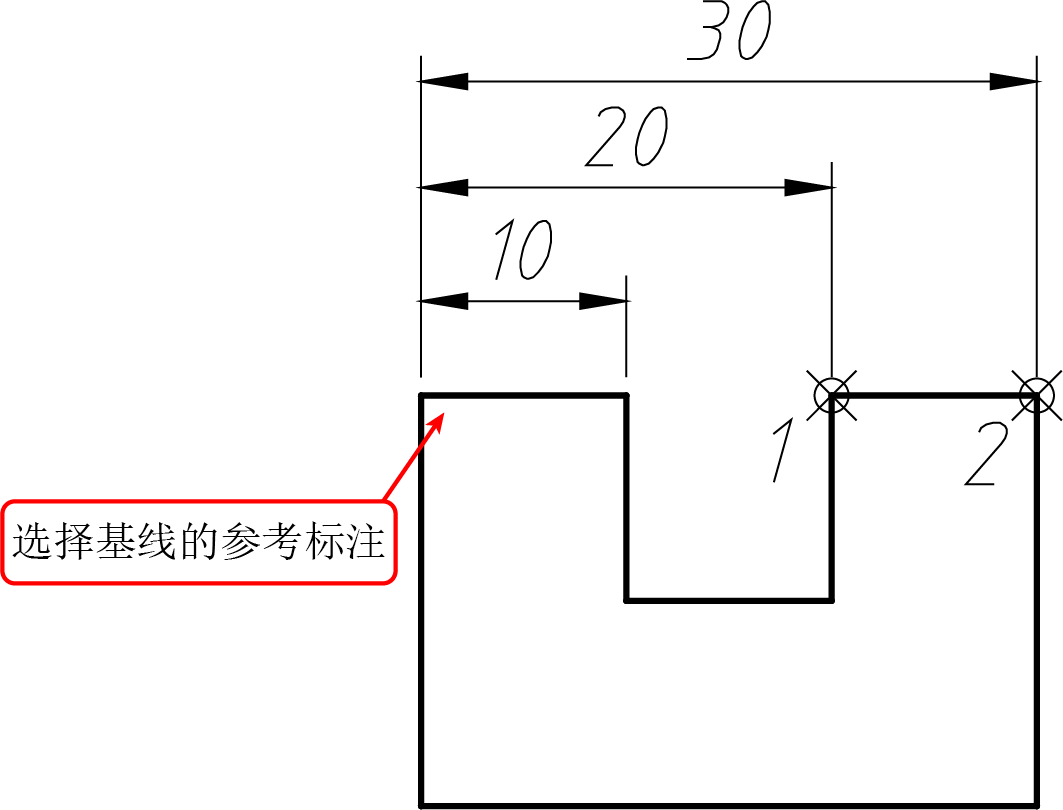

图3-174　【基线（B）】标注

命令: _dim                             //执行【标注】命令
选择对象或指定第一个尺寸界线原点或 [角度(A)/基线(B)/连续(C)/坐标(O)/对齐(G)/分发(D)/图层(L)/放弃(U)]: b↙
                                 //选择【基线】选项
当前设置: 偏移 (DIMDLI) = 3.750000                 //当前的基线标注参数
指定作为基线的第一个尺寸界线原点或 [偏移(O)]:           //选择基线的参考尺寸
指定第二个尺寸界线原点或 [选择(S)/偏移(O)/放弃(U)] <选择>:
标注文字 = 20                           //选择基线标注的下一点1
指定第二个尺寸界线原点或 [选择(S)/偏移(O)/放弃(U)] <选择>:
标注文字 = 30                           //选择基线标注的下一点2
……下略……                            //按Enter键结束命令

连续（C）：从选定标注的第二条尺寸界线开始创建线性、角度或坐标标注，如图3-175所示。

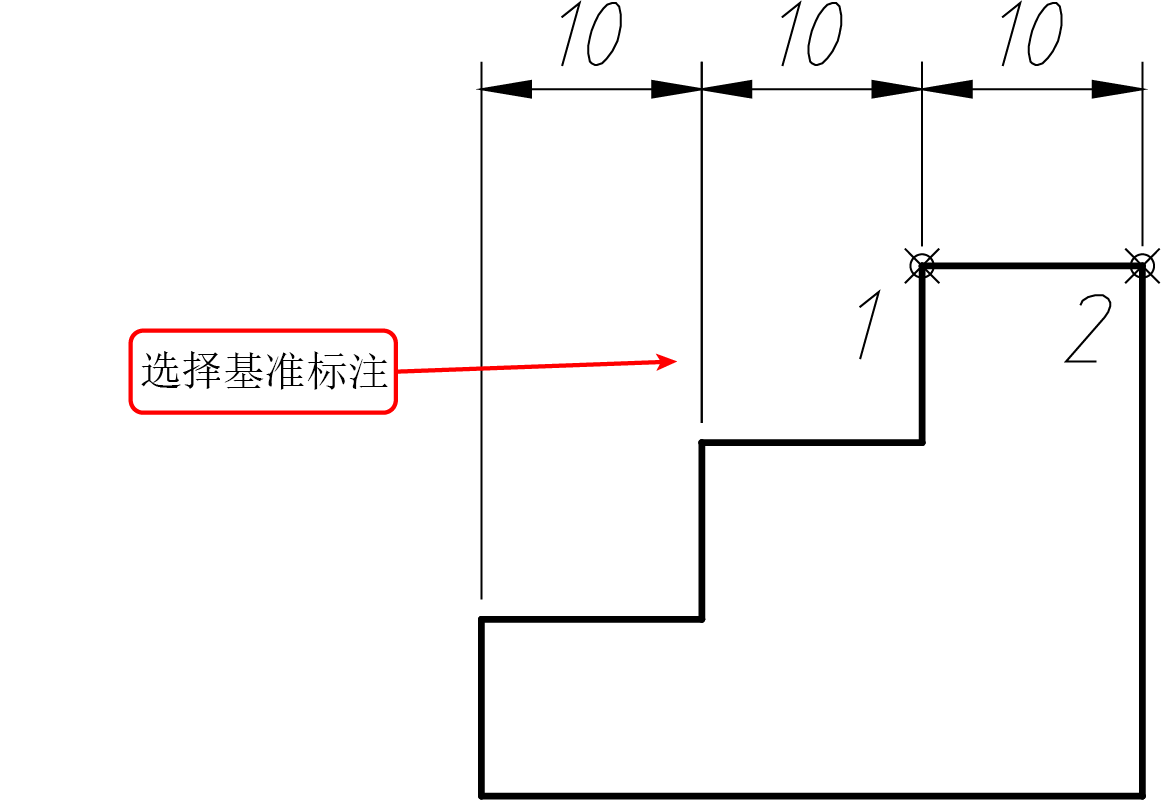

图3-175　【连续（C）】标注

命令: _dim                          //执行【标注】命令
选择对象或指定第一个尺寸界线原点或 [角度(A)/基线(B)/连续(C)/坐标(O)/对齐(G)/分发(D)/图层(L)/放弃(U)]: c↙
                              //选择【连续】选项
指定第一个尺寸界线原点以继续:                //选择标注的参考尺寸
指定第二个尺寸界线原点或 [选择(S)/放弃(U)] <选择>:
标注文字 = 10                        //选择连续标注的下一点1
指定第二个尺寸界线原点或 [选择(S)/放弃(U)] <选择>:
指定引线端点或[X基准(X)/Y基准(Y)/多行文字(M)/文字(T)/角度(A)/放弃(U)]:
标注文字 = 10                        //选择连续标注的下一点2
……下略……                         //按Enter键结束命令

坐标（O）：创建坐标标注，按提示选取部件上的点，如端点、交点或对象中心点，如图3-176所示。

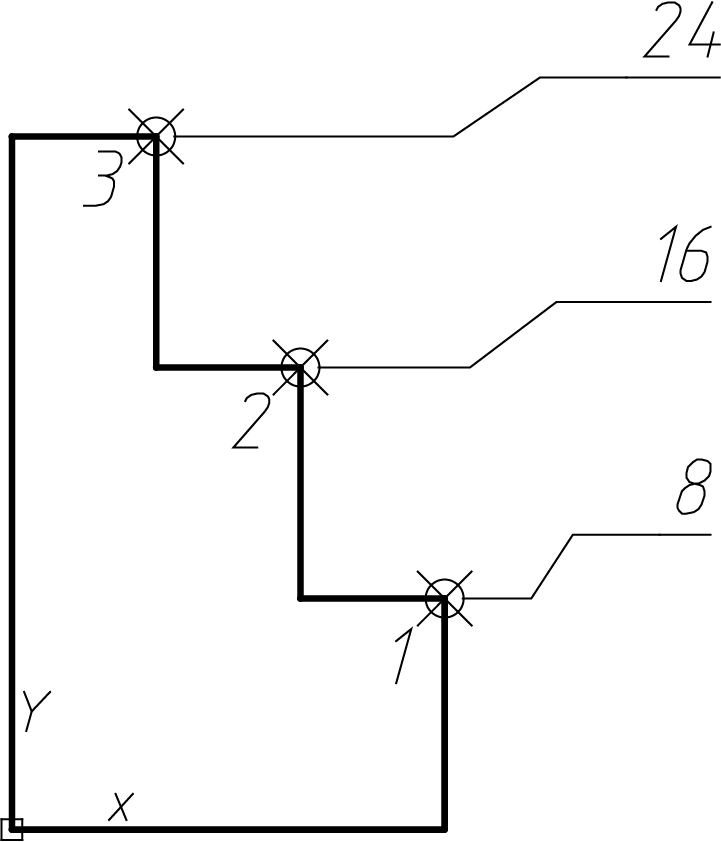

图3-176　【坐标（O）】标注

命令: _dim                          //执行【标注】命令
选择对象或指定第一个尺寸界线原点或[角度(A)/基线(B)/连续(C)/坐标(O)/对齐(G)/分发(D)/图层(L)/放弃(U)]: o↙
                              //选择【坐标】选项
指定点坐标或 [放弃(U)]:                   //选择点1
指定引线端点或 [X基准(X)/Y基准(Y)/多行文字(M)/文字(T)/角度(A)/放弃(U)]:
标注文字 = 8
指定点坐标或 [放弃(U)]:                   //选择点2
指定引线端点或[X基准(X)/Y基准(Y)/多行文字(M)/文字(T)/角度(A)/放弃(U)]:
标注文字 = 16
指定点坐标或 [放弃(U)]: ↙                  //按Enter键结束命令

对齐（G）：将多个平行、同心或同基准的标注与选定的基准标注对齐，让图形工整、简洁，如图3-177所示，命令行操作提示如下。

命令: _dim                          //执行【标注】命令
选择对象或指定第一个尺寸界线原点或[角度(A)/基线(B)/连续(C)/对齐(G)/分发(D)/图层(L)/放弃(U)]:g↙
                              //选择【对齐】选项
选择基准标注:                        //选择基准标注10
选择要对齐的标注:找到1个                   //选择要对齐的标注12
选择要对齐的标注:找到1个,总计2个               //选择要对齐的标注15
选择要对齐的标注:↙                     //按Enter键结束命令

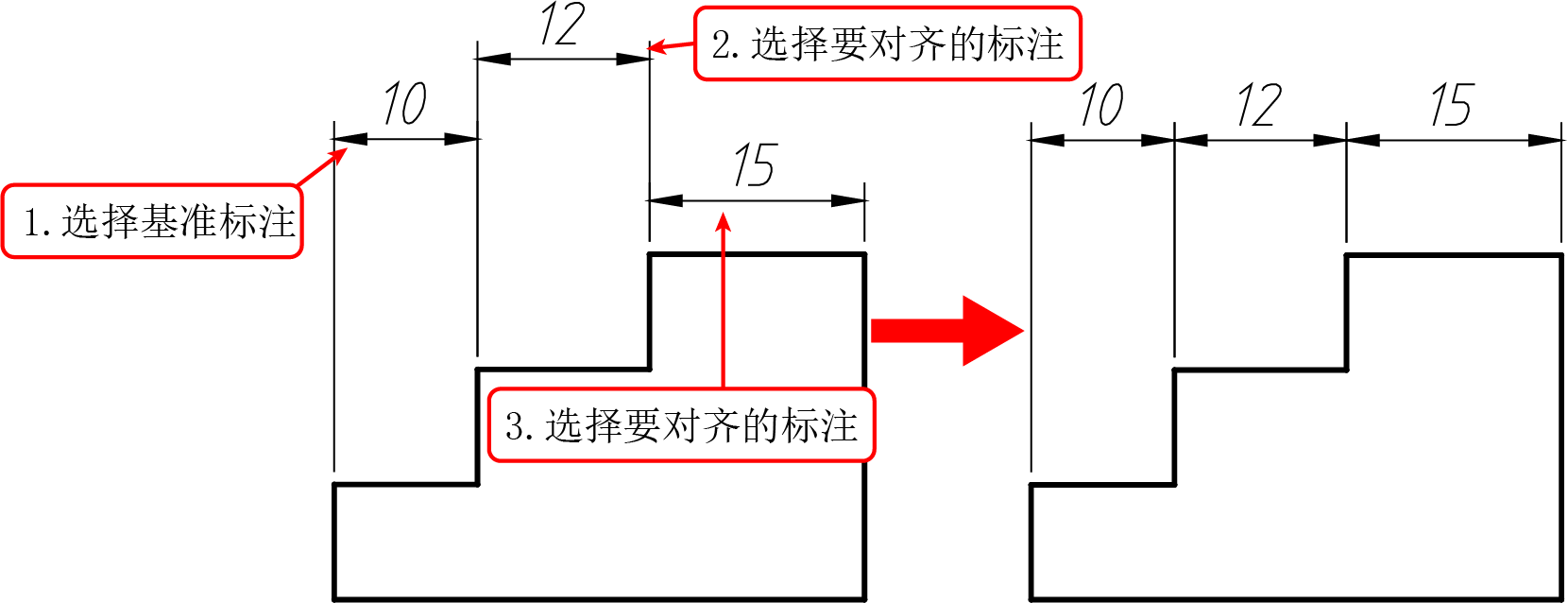

图3-177　【对齐（G）】选项修改标注

分发（D）：按指定间距排列一组选定的孤立线性标注或坐标标注，如图3-178所示。命令行操作提示如下。

命令: _dim                          //执行【标注】命令
选择对象或指定第一个尺寸界线原点或[角度(A)/基线(B)/连续(C)/对齐(G)/分发(D)/图层(L)/放弃(U)]:d↙
                              //选择【分发】选项
当前设置:偏移(DIMDLI)=6.000000                //当前【分发】选项的参数设置，偏移值即为间距值
指定用于分发标注的方法[相等(E)/偏移(O)]<相等>:o       //选择【偏移】选项
选择基准标注或[偏移(O)]:                   //选择基准标注10
选择要分发的标注或[偏移(O)]:找到1个             //选择要隔开的标注12
选择要分发的标注或[偏移(O)]:找到1个，总计2个         //选择要隔开的标注15
选择要分发的标注或[偏移(O)]:↙                //按Enter键结束命令

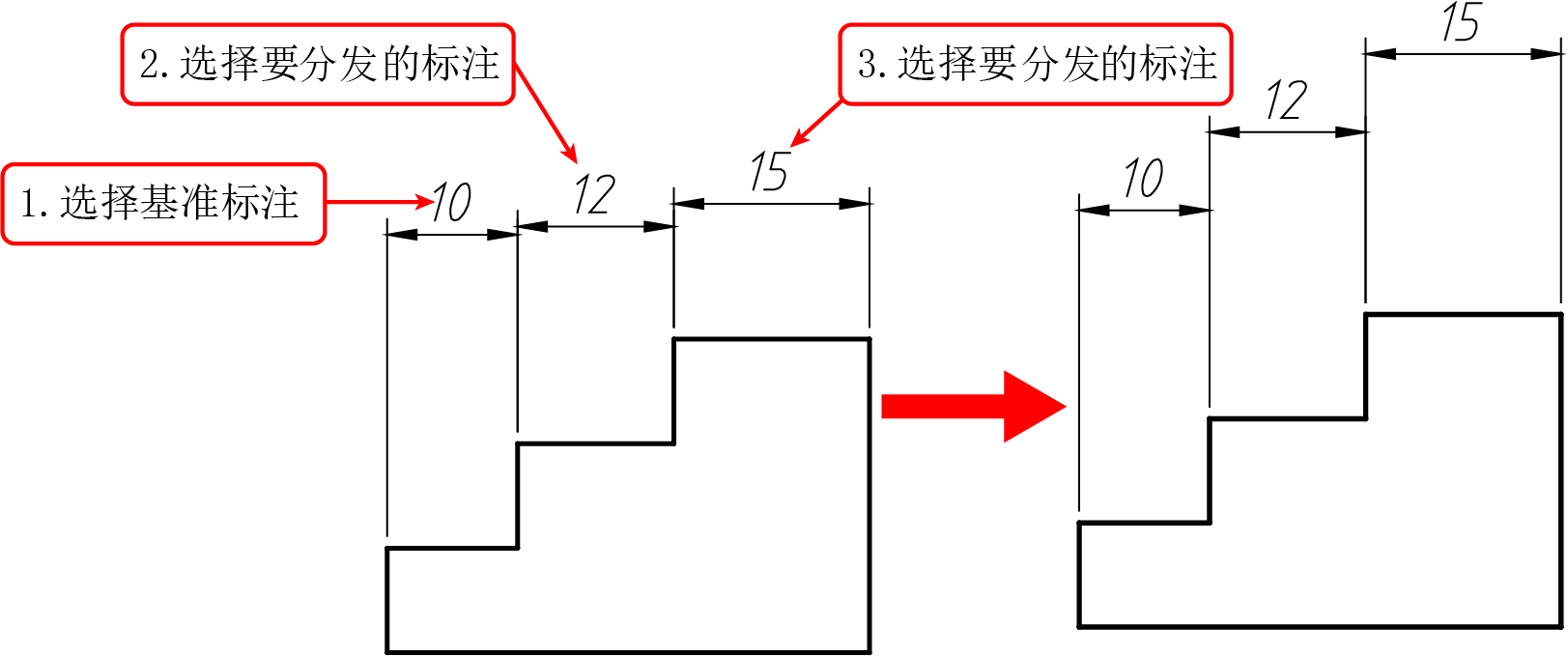

图3-178　【分发（D）】选项修改标注

图层（L）：为新标注指定目标图层，以替代当前图层。输入Use Current或“.”仍可使用当前图层。

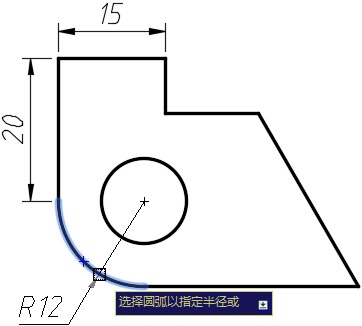

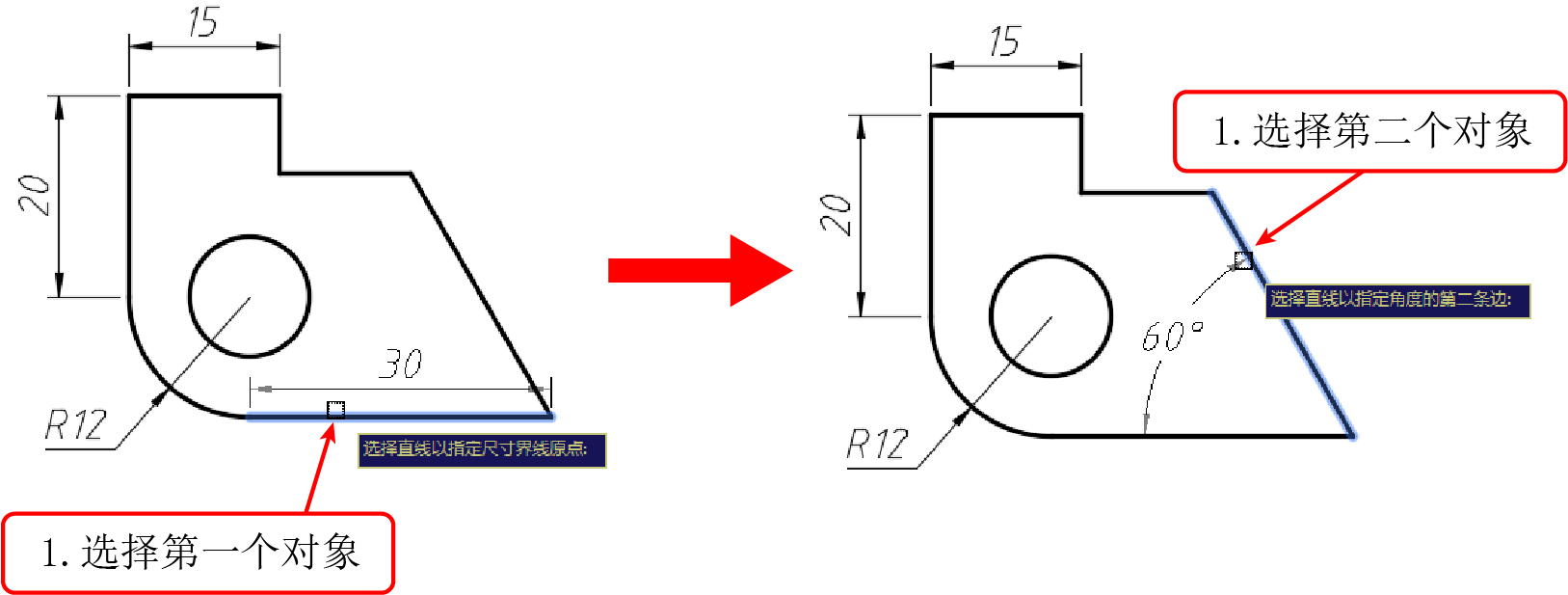

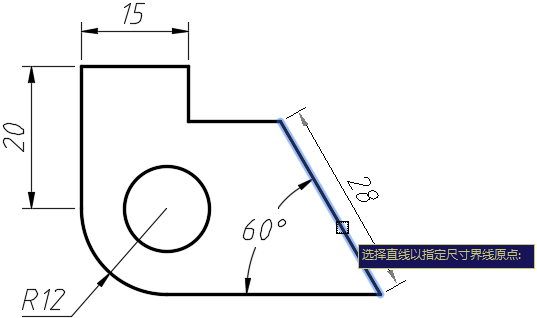

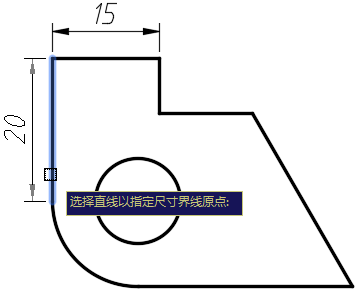

【练习3-23】使用“智能标注”注释图形

有用过UG、SolidWorks或天正CAD等设计软件的读者，对“智能标注”的操作肯定不会感到陌生。传统的AutoCAD标注方法需要根据对象的类型来选择不同的标注命令，这种方式效率低下，已不合时宜。因此，快速选择对象，实现无须区分对象类型的统一标注的方法应运而生。本例将使用“智能标注”为图形添加标注，读者可以使用传统方法进行标注，以此来比较二者之间的差异。

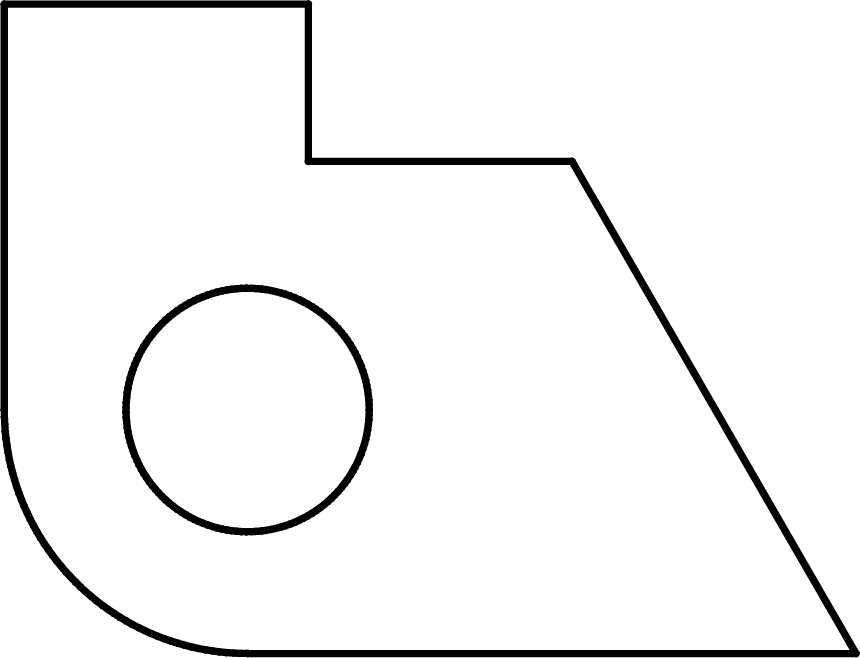

（1）打开随书资源中的“源文件\第3章\3-23 使用‘智能标注’注释图形.dwg”素材文件，其中含已绘制的示例图形，如图3-179所示。
