1.3　AutoCAD的界面认识

AutoCAD的操作界面是显示和编辑图形的区域，具有很强的灵活性，用户可以根据专业领域和绘图习惯，设置适合自己的操作界面。

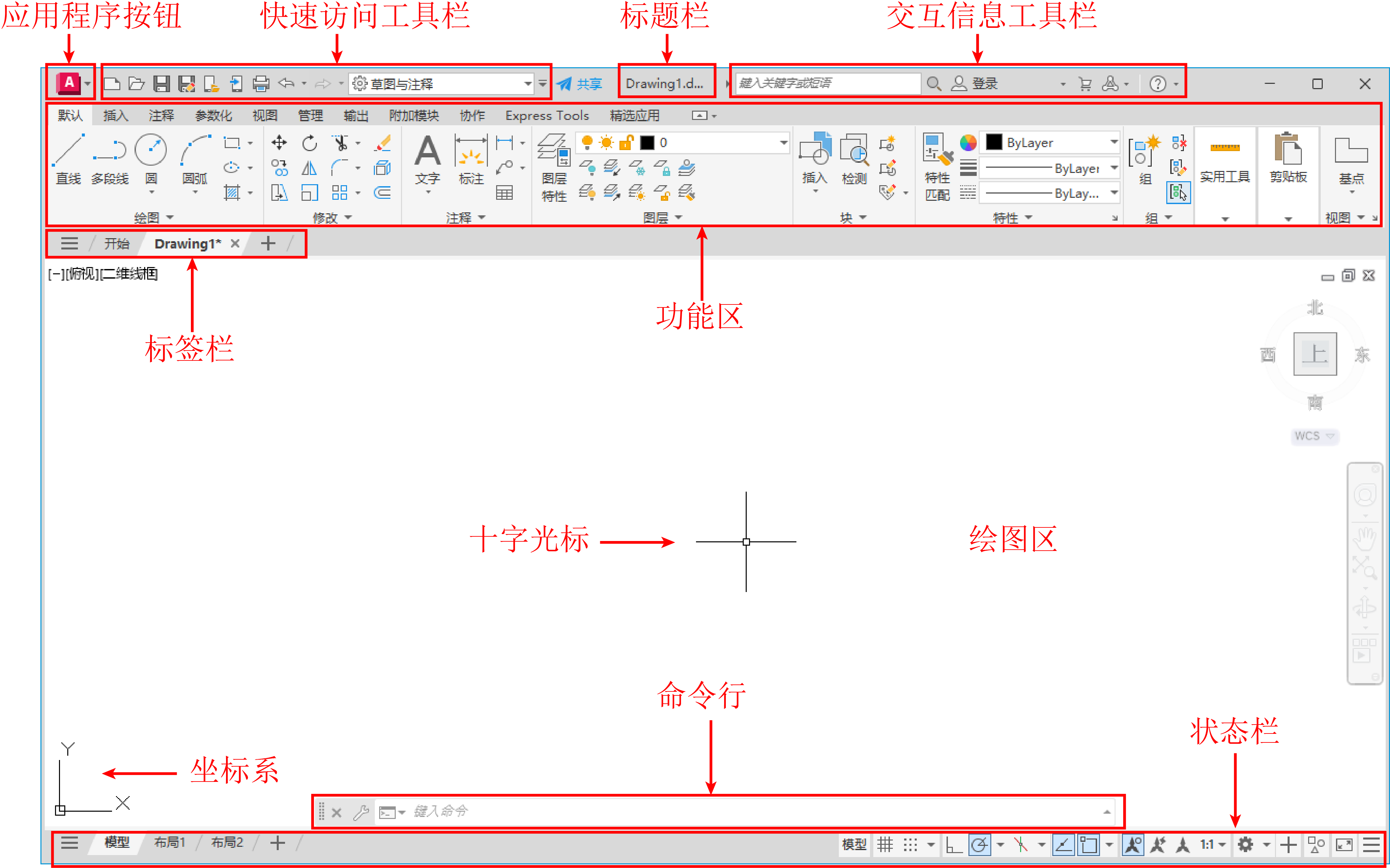

默认的界面包括应用程序按钮、快速访问工具栏、菜单栏（默认为隐藏状态）、标题栏、交互信息工具栏、功能区、标签栏、十字光标、绘图区、坐标系、命令行、状态栏及文本窗口等，如图1-10所示。

图1-10　AutoCAD的默认工作界面

提示AutoCAD操作界面的左上角（快速访问工具栏内），可以看到列表框，显示当前的AutoCAD界面为【草图与注释】工作空间界面。AutoCAD 2025提供了【草图与注释】【三维基础】和【三维建模】三种工作空间（在AutoCAD 2015版本之前还有【经典工作空间】），每个工作空间的操作界面各不相同，分别对应不同的操作情况。初学者一般只需掌握【草图与注释】工作空间即可。

1.3.1　应用程序按钮

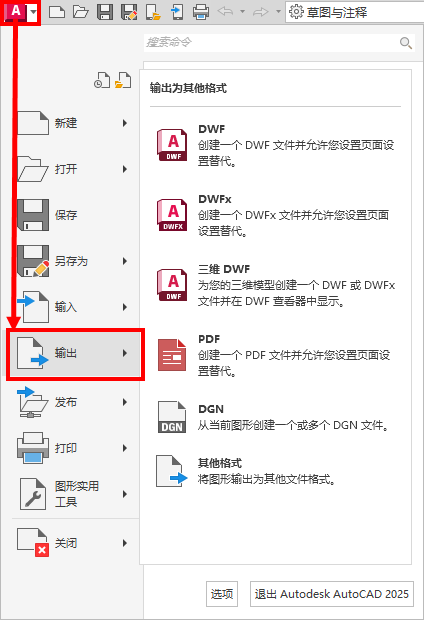

【应用程序】按钮位于窗口的左上角，单击该按钮，系统将弹出用于管理AutoCAD图形文件的菜单，包含【新建】【打开】【保存】【另存为】【输出】及【打印】等命令，右侧区域则是【最近使用的文档】列表，如图1-11所示。

图1-11　应用程序菜单

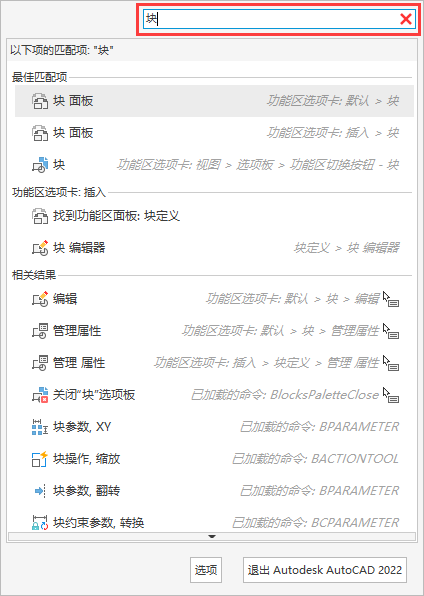

此外，在应用程序【搜索】按钮左侧的空白区域输入文字，搜索栏下方会出现与之相关的各种命令，选择对应的命令即可执行，效果如图1-12所示。

图1-12　搜索功能

1.3.2　快速访问工具栏

快速访问工具栏位于标题栏的左侧，它包含了文档操作常用的9个快捷按钮及1个工作空间下拉列表框，如图1-13所示。

图1-13　快速访问工具栏

各按钮功能介绍如下。

新建：用于新建一个图形文件。

打开：用于打开现有的图形文件。

保存：用于保存当前图形文件。

另存为：以副本方式保存当前图形文件，原来的图形文件仍会被保留。以此方法保存时可以修改副本的文件名、文件格式和保存路径。

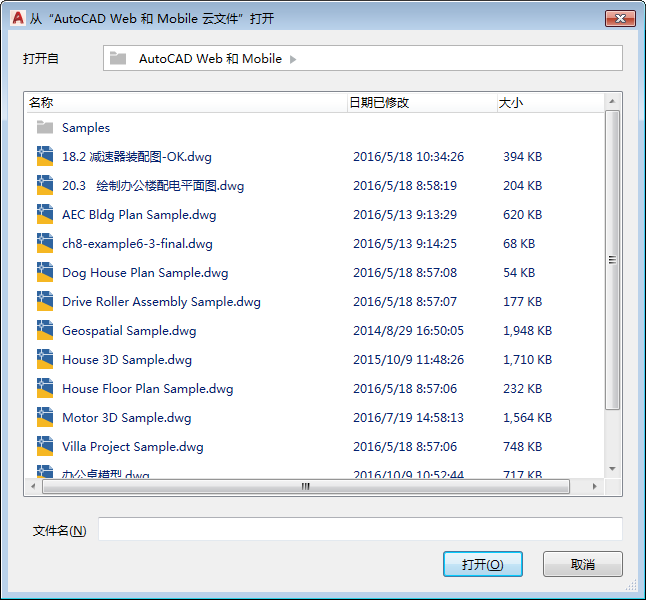

从Web和Mobile中打开：单击该按钮，将打开Autodesk的【登录】对话框，登录后即可访问用户保存在A360上的文件，如图1-14所示。A360可理解为Autodesk公司提供的云存储服务。

图1-14　从A360云盘中打开文件

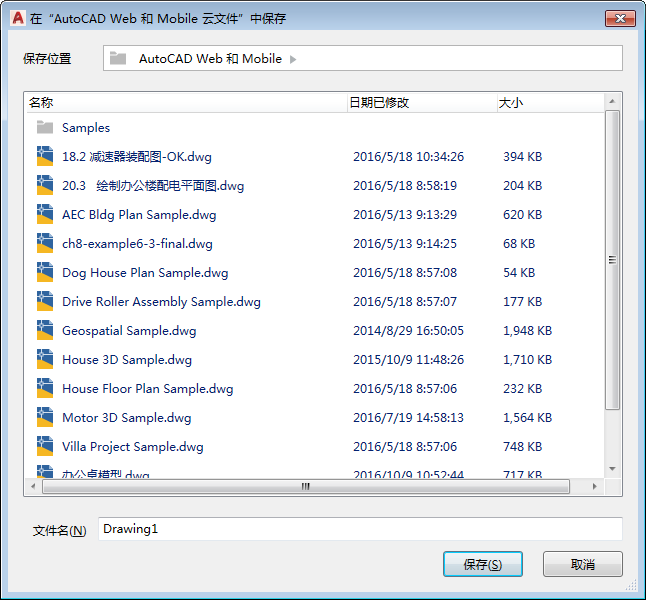

保存到Web和Mobile：单击该按钮，即可将当前图形保存到用户的A360云盘中，此后用户可以在其他平台（网页或手机）上通过登录A360云盘的方式查看这些图形，如图1-15所示。

图1-15　将文件保存至A360云盘

提示【从Web和Mobile中打开】或【保存到Web和Mobile】都是AutoCAD 2019版本中新加入的命令，在此之前的版本没有这两个命令。

打印：用于打印图形文件，具体操作见本书第7章。

放弃：可撤销上一步操作。

重做：如果有撤销的操作，单击该按钮可以恢复。

工作空间下拉列表框：可以切换工作空间，不同的工作空间对应不同的软件操作界面。

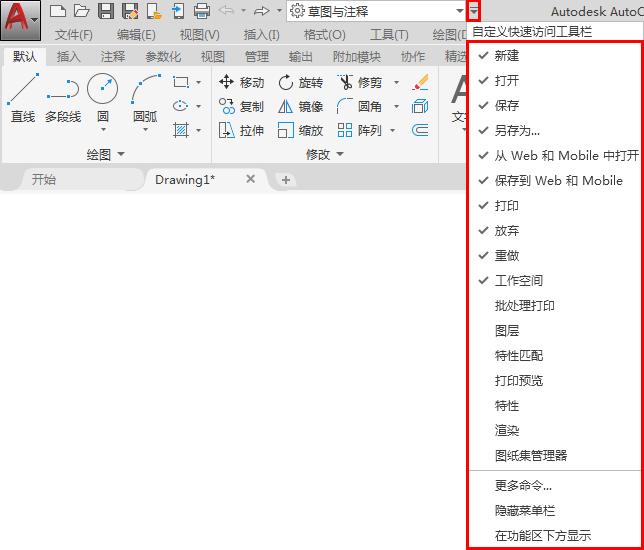

此外，可以通过单击快速访问工具栏最右侧的【下拉】按钮，打开下拉菜单，在菜单中可以自定义快速访问工具栏中要显示的命令，如图1-16所示。

图1-16　自定义快速访问工具栏的页面

1.3.3　菜单栏

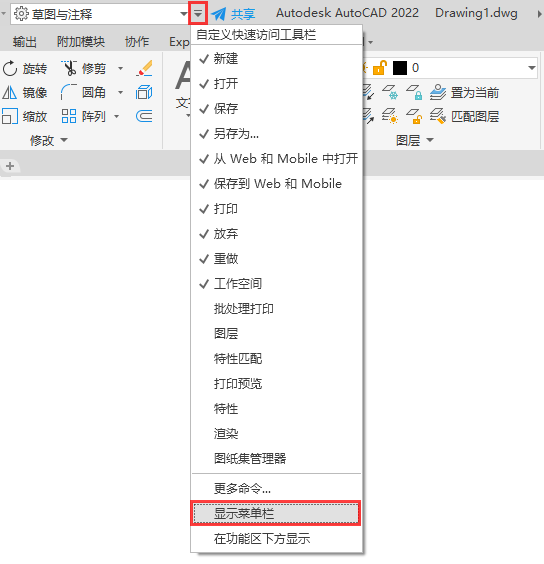

自AutoCAD 2009起，菜单栏在所有工作空间中都默认为隐藏状态。只有在快速访问工具栏中单击【下拉】按钮，并在弹出的下拉菜单中选择【显示菜单栏】选项，才可将菜单栏显示出来，如图1-17所示。

图1-17　显示菜单栏

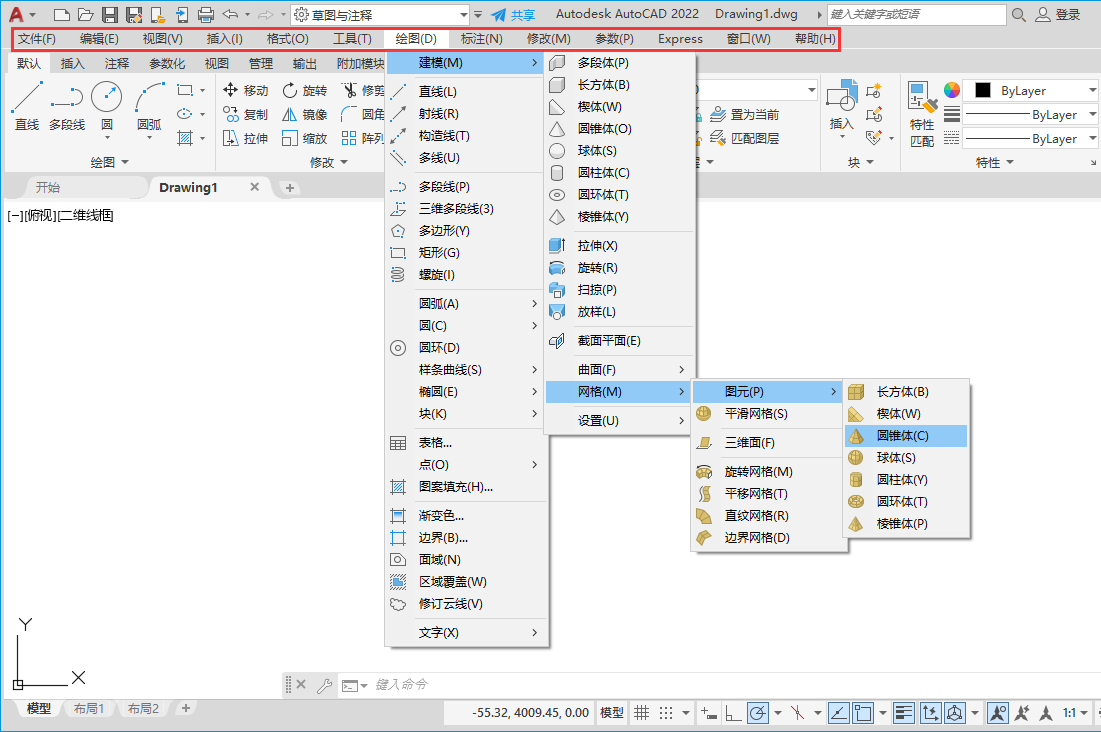

菜单栏位于标题栏的下方，包括13个菜单：【文件】【编辑】【视图】【插入】【格式】【工具】【绘图】【标注】【修改】【参数】【Express】【窗口】【帮助】。每个菜单都包含大量命令，因此菜单栏是AutoCAD中命令最为详尽的部分，但缺点是命令过于集中，要单独寻找某一个命令时，可能需展开多个子菜单才能找到，如图1-18所示。因此在工作中一般不通过菜单栏来执行命令，通常只用它查找和执行少数不常用的命令。

图1-18　菜单栏与其下的子菜单选项

这13个菜单的主要作用如下。

文件：用于管理图形文件，例如新建、打开、保存、另存为、输出、打印和发布等。

编辑：用于对图形文件进行常规编辑，例如剪切、复制、粘贴、清除、链接和查找等。

视图：用于管理AutoCAD的操作界面，例如缩放、平移、动态观察、相机、视口、三维视图、消隐和渲染等。

插入：用于在当前AutoCAD绘图状态下，插入所需的图块或其他格式的文件，例如PDF参考底图、字段等。

格式：用于设置与绘图环境有关的参数，例如图层、颜色、线型、线宽、文字样式、标注样式、表格样式、点样式、厚度和图形界限等。

工具：用于设置绘图的辅助工具，例如选项板、工具栏、命令行、查询和向导等。

绘图：提供绘制二维图形和三维模型的所有命令，例如直线、圆、矩形、正多边形、圆环、边界和面域等。

标注：提供对图形进行尺寸标注时所需的命令，例如线性标注、半径标注、直径标注、角度标注等。

修改：提供修改图形时所需的命令，例如删除、复制、镜像、偏移、阵列、修剪、倒角和圆角等。

参数：提供对图形进行约束时所需的命令，例如几何约束、动态约束、标注约束和删除约束等。

Express：Express是AutoCAD自带的一个插件，在安装AutoCAD的时候会提示用户是否安装。安装以后，在菜单栏的【参数】和【窗口】之间就会有Express这个工具。Express可以大幅提高绘图速度及实现普通命令比较难完成的任务（如将文字排成弧形），还可以用来协助图层管理、文字书写、像素编辑、绘图辅助、超级填充图案、尺寸样式等，是普通命令的延伸。

窗口：用于在多文档状态时设置各个文档的显示方式，例如层叠、水平平铺和垂直平铺等。

帮助：提供使用AutoCAD所需的帮助。

1.3.4　交互信息工具栏

交互信息工具栏位于AutoCAD窗口的顶部，如图1-19所示。它显示当前软件的名称，以及当前新建或打开的文件的名称等。标题栏最右侧提供了【最小化】按钮、【恢复窗口大小】按钮和【关闭】按钮。

图1-19　交互信息工具栏

1.3.5　功能区

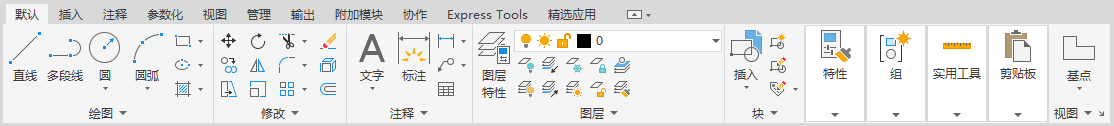

功能区是各命令选项卡的合称，它用于显示与工作空间主题相关的按钮和控件，是AutoCAD中主要的命令调用区域。其中，【草图与注释】工作空间的功能区包含了【默认】【插入】【注释】【参数化】【视图】【管理】【输出】【附加模块】【协作】【Express Tools】【精选应用】共11个选项卡，如图1-20所示。每个选项卡包含若干个面板，每个面板又包含若干图标命令按钮。

图1-20　功能区

1．功能区选项卡的组成

【草图与注释】工作空间是默认且最常用的工作空间，因此详细介绍其中的部分选项卡如下。

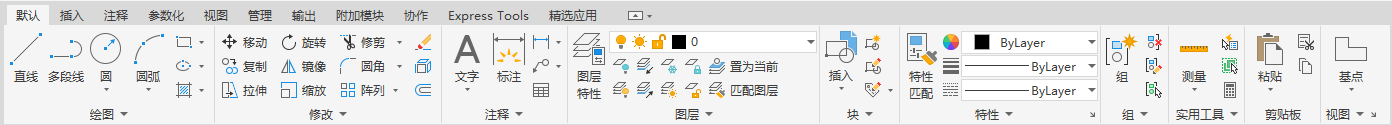

（1）【默认】选项卡。【默认】选项卡从左至右依次为【绘图】【修改】【注释】【图层】【块】【特性】【组】【实用工具】【剪贴板】【视图】共10个功能面板，如图1-21所示。【默认】选项卡集中了AutoCAD二维制图中各类常用的命令，涵盖绘图、标注、编辑、修改、图层、图块等各个方面，是最主要的选项卡，在本书后面的案例讲解中，大部分命令都将通过该选项卡来调用。

图1-21　【默认】选项卡

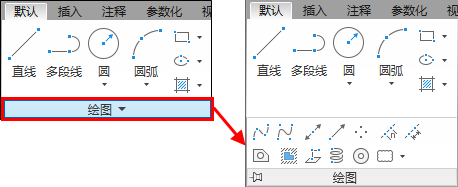

提示在功能区选项卡中，有些面板按钮下方有箭头，表示有扩展菜单。单击箭头，扩展菜单会列出更多操作命令，如图1-22所示。

图1-22　【绘图】扩展菜单

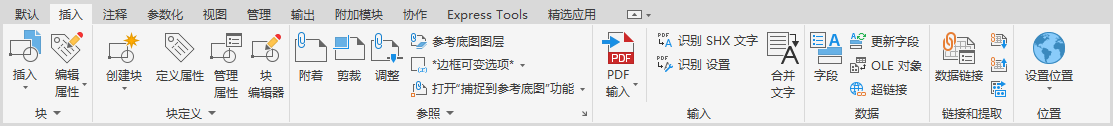

（2）【插入】选项卡。【插入】选项卡从左至右依次为【块】【块定义】【参照】【输入】【数据】【链接和提取】【位置】面板，如图1-23所示。【插入】选项卡主要用于图块、外部参照等外部图形的调用。

图1-23　【插入】选项卡

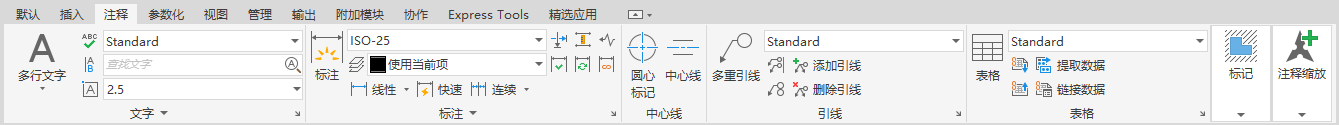

（3）【注释】选项卡。【注释】选项卡从左至右依次为【文字】【标注】【中心线】【引线】【表格】【标记】【注释缩放】面板，如图1-24所示。【注释】选项卡提供了常用的标注与注释命令，可用于创建尺寸标注、几何公差标注、引线注释、修订云线及文字注释等。

图1-24　【注释】选项卡

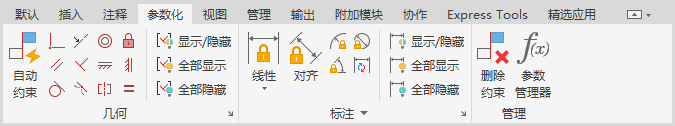

（4）【参数化】选项卡。【参数化】选项卡从左至右依次为【几何】【标注】【管理】三大功能面板，如图1-25所示。【参数化】选项卡主要用于管理图形约束方面的命令。

图1-25　【参数化】选项卡

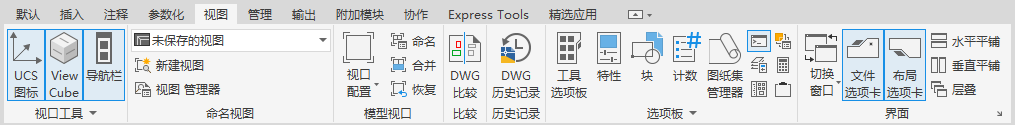

（5）【视图】选项卡。【视图】选项卡包括【视口工具】【命名视图】【模型视口】【选项板】【界面】等面板，如图1-26所示。【视图】选项卡提供了大量用于控制显示视图的命令，在建筑、室内设计等一些专业的绘图中应用较多。

图1-26　【视图】选项卡

2．切换功能区显示方式

功能区可以以水平或垂直的方式显示，也可以显示为浮动选项板。另外，功能区可以以最小化状态显示，方法是在功能区选项卡右侧单击下拉按钮，在弹出的列表中选择一种最小化方式，如图1-27所示。而单击切换按钮，则可以在默认和最小化功能区状态之间切换。

图1-27　功能区最小化选项

【最小化为选项卡】：选择该选项后，功能区仅显示各选项卡的标题，如图1-28所示。

图1-28　【最小化为选项卡】时的功能区

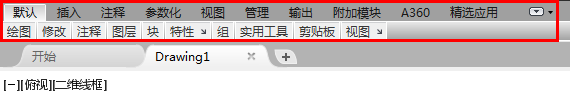

【最小化为面板标题】：选择该选项后，功能区仅显示选项卡及各命令面板的标题，如图1-29所示。

图1-29　【最小化为面板标题】时的功能区

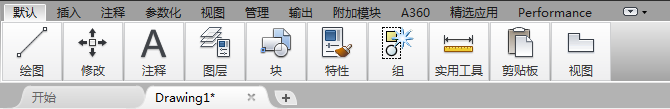

【最小化为面板按钮】：选择该选项后，功能区仅显示选项卡标题和【面板】按钮，如图1-30所示。

图1-30　【最小化为面板按钮】时的功能区

【循环浏览所有项】：选择该选项后，按完整功能区、最小化为面板按钮、最小化为面板标题、最小化为选项卡的顺序切换四种功能区显示状态。

3．自定义选项卡及面板的构成

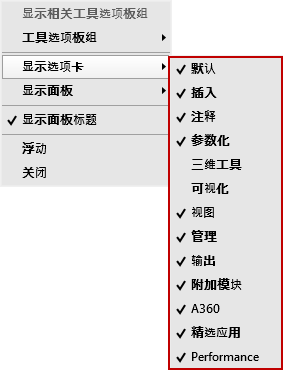

鼠标右键单击【面板】按钮，弹出显示控制快捷菜单，如图1-31与图1-32所示，可以分别调整【选项卡】与【面板】的显示内容，勾选名称则显示内容，取消勾选则隐藏内容。

图1-31　调整选项卡的显示内容

图1-32　调整面板的显示内容

提示面板显示的子菜单会随选项卡变换，即显示当前已打开选项卡的所有面板名称列表。

4．调整功能区位置

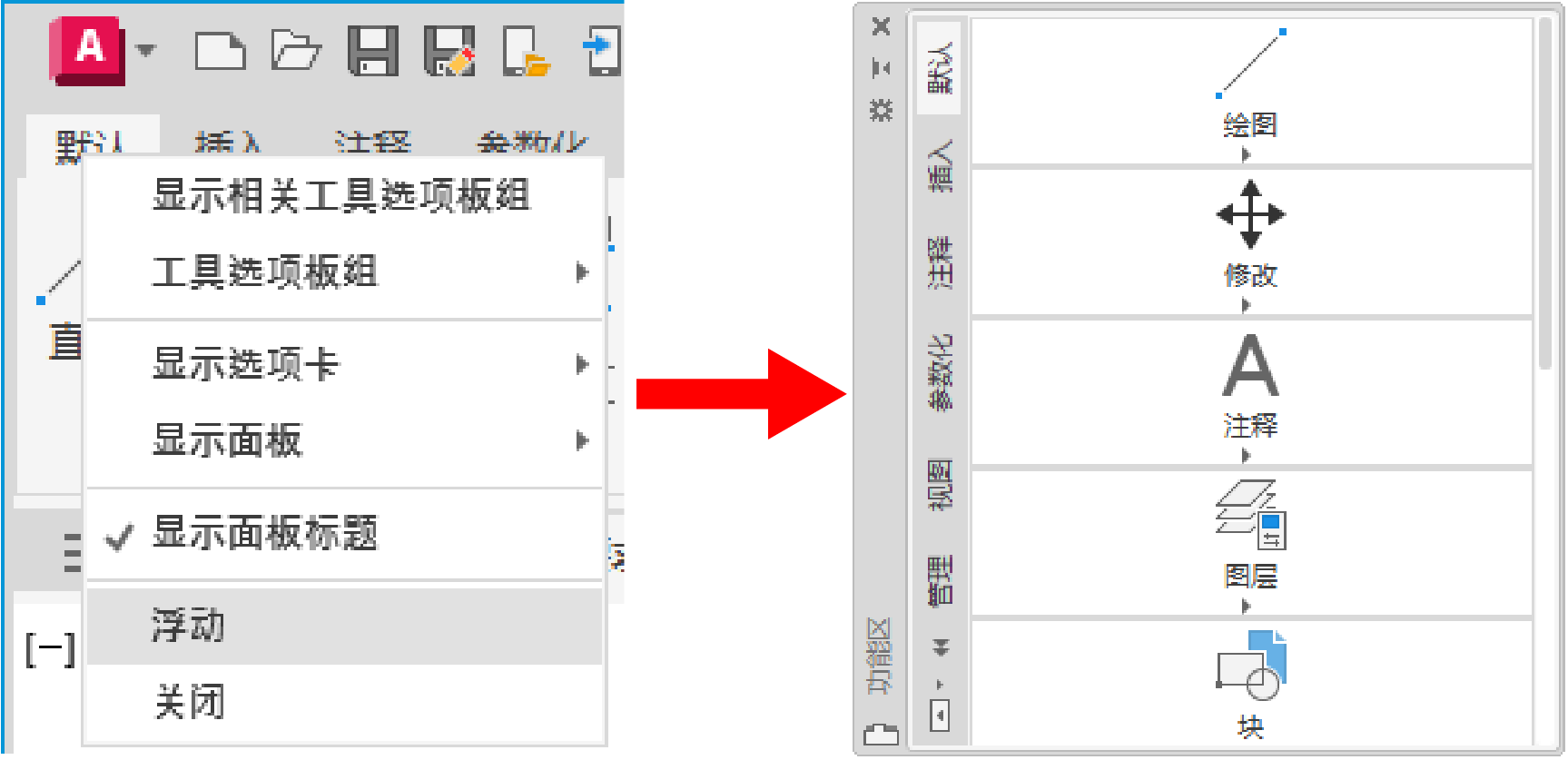

在【选项卡】名称上单击鼠标右键，选择其中的【浮动】命令，可使【功能区】浮动在【绘图区】上方，如图1-33所示。此时用鼠标左键按住【功能区】左侧灰色边框拖动，可以自由调整其位置。

图1-33　将功能区设为浮动

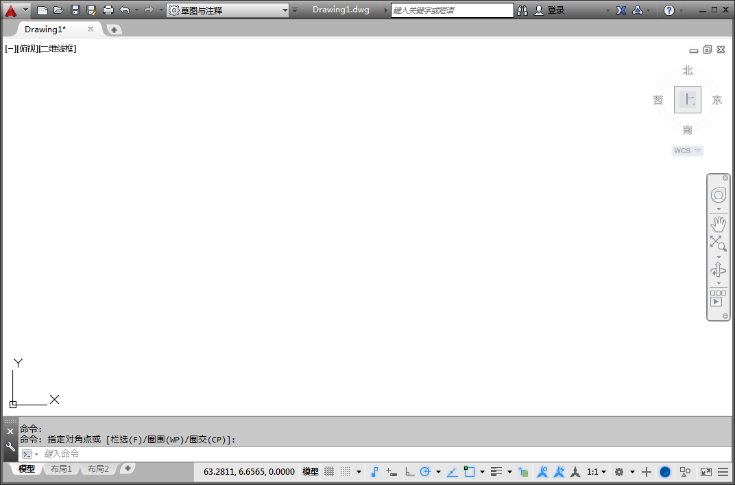

提示如果选择快捷菜单最下面的【关闭】命令，则将功能区整体隐藏，进一步扩大绘图区域，如图1-34所示。功能区被整体隐藏之后，可以在命令行中输入RIBBON指令来恢复。图1-34　关闭【功能区】

【练习1-1】向功能区面板中添加【多线】按钮

AutoCAD的功能区面板中并没有显示所有可用的命令按钮，如绘制墙体的【多线】（MLine）命令，这给习惯使用面板按钮的用户带来了不便。因此，学会根据需要添加、删除和更改功能区中的命令按钮，将大大提高我们的绘图效率。

下面以添加【多线】（MLine）命令按钮为例进行讲解。

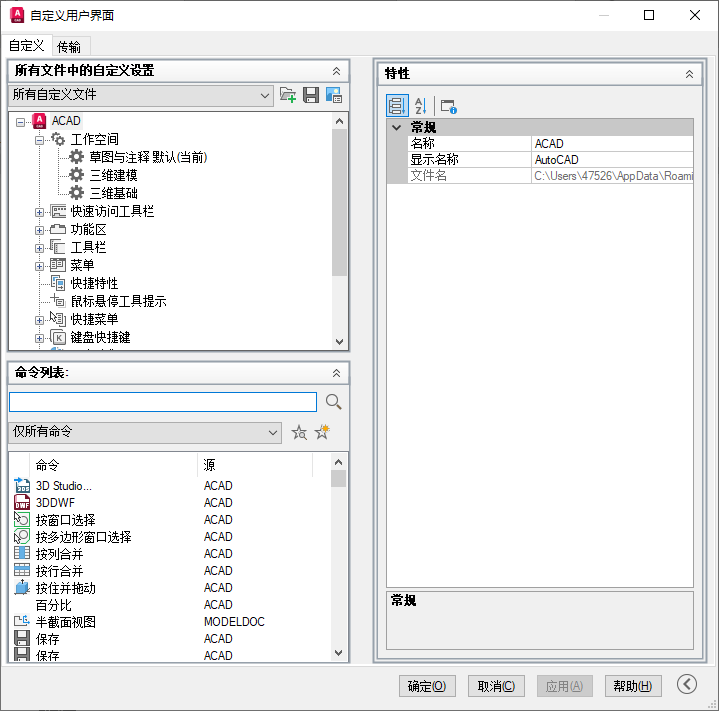

（1）在【管理】选项卡中，单击【自定义设置】面板中的【用户界面】按钮，系统弹出【自定义用户界面】对话框，如图1-35所示。

图1-35　【自定义用户界面】对话框

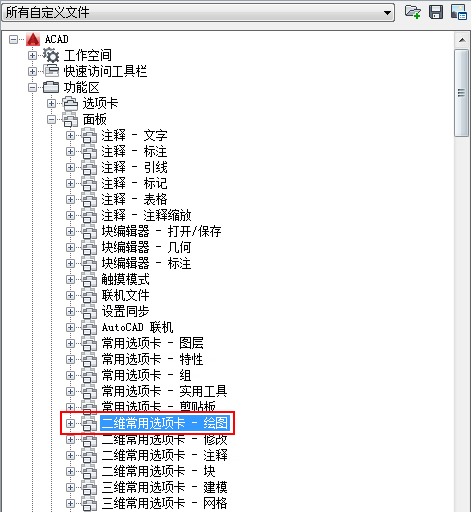

（2）在【所有文件中的自定义设置】选项框中选择【所有自定义文件】，依次展开其下的【功能区】|【面板】|【二维常用选项卡-绘图】树列表，如图1-36所示。

图1-36　选择要添加命令按钮的位置

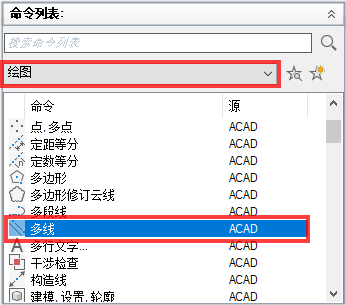

（3）在【命令列表】选项框中选择【绘图】下拉选项，在绘图命令列表中找到【多线】，如图1-37所示。

图1-37　选择要添加的命令按钮

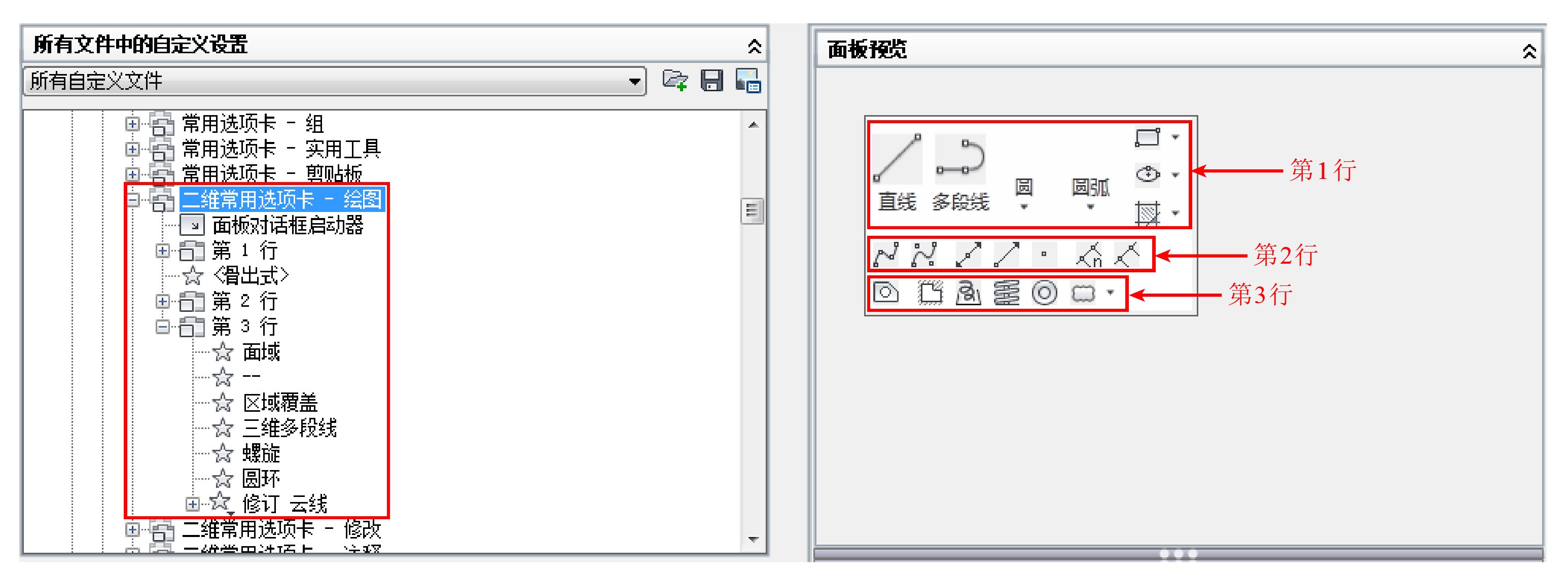

（4）单击【二维常用选项卡-绘图】树列表，显示其下的子选项，并展开【第3行】树列表。在对话框右侧的【面板预览】中可以预览该面板的命令按钮布局，可见第3行中仍留有空位，可将【多线】按钮放置在此，如图1-38所示。

图1-38　【二维常用选项卡-绘图】中的命令按钮布置图

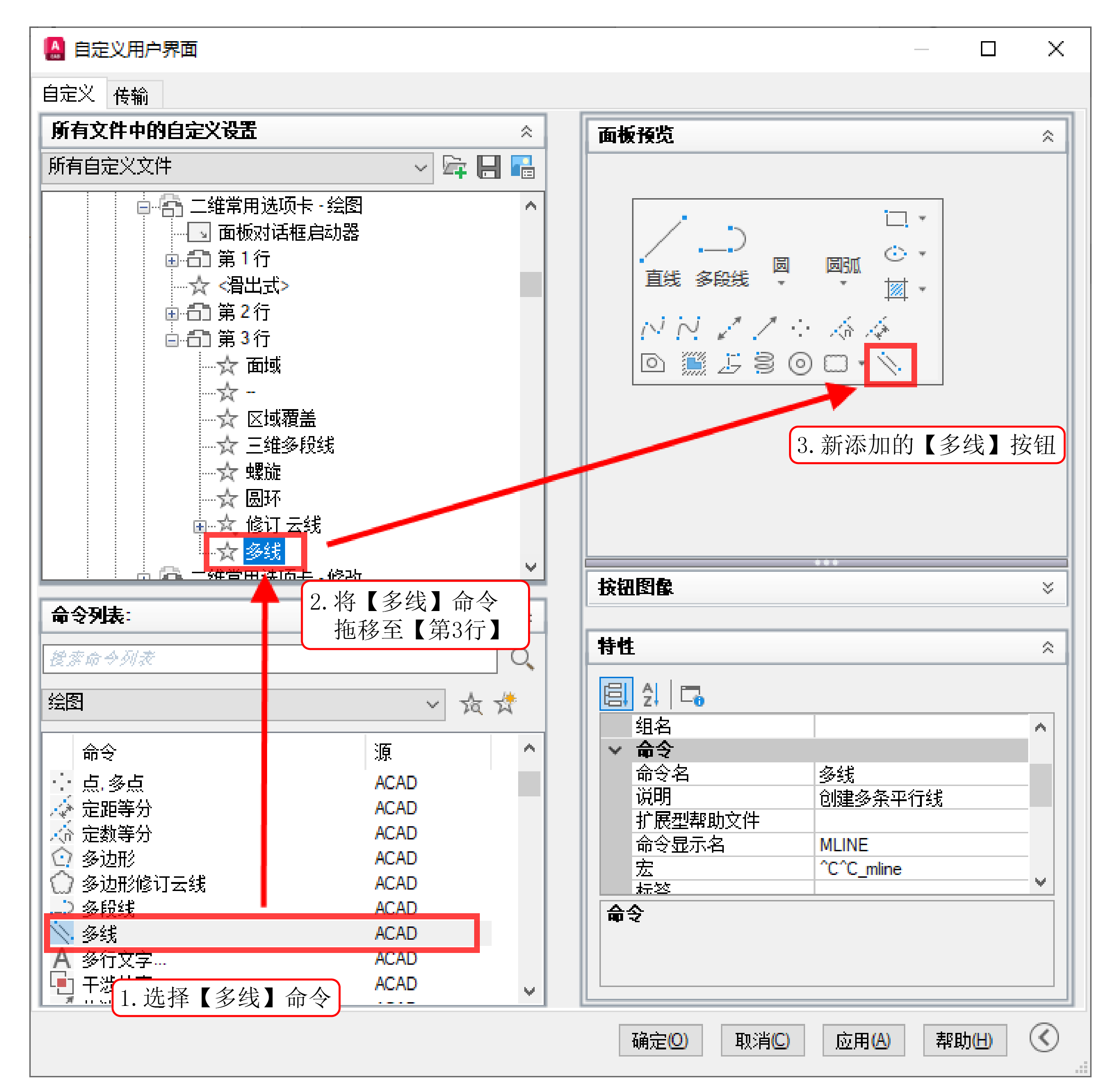

（5）点选【多线】命令并向上拖动至【二维常用选项卡-绘图】树列表下的【第3行】树列表中，放置在【修订 云线】命令之下。拖动成功后，在【面板预览】的第3行位置处出现【多线】按钮，如图1-39所示。

图1-39　在【第3行】中添加【多线】按钮

（6）在对话框中单击【确定】按钮，完成设置。这时【多线】按钮便被添加进【默认】选项卡下的【绘图】面板中，只需单击便可调用，如图1-40所示。

图1-40　添加至【绘图】面板中的多线按钮

1.3.6　文件标签栏

文件标签栏位于绘图窗口上方，每个打开的图形文件都会在文件标签栏显示文件名，单击标签即可快速切换至相应的图形文件窗口，如图1-41所示。

图1-41　文件标签栏

AutoCAD 2025的【开始】标签中可以打开或新建文件，还可以浏览并打开最近使用的项目。每新建一个文件，文件标签栏就会新增该文件的标签。鼠标悬停在任意文件标签上，其右侧会显示【关闭】按钮，单击即可快速关闭文件；单击文件标签栏右侧的按钮，可以快速新建文件；鼠标右键单击标签栏的空白处，会弹出快捷菜单，如图1-42所示，利用该快捷菜单可以选择【新建】【打开】【全部保存】【全部关闭】命令，实现新建文件、打开文件、保存全部文件和关闭全部文件的效果。

图1-42　快捷菜单

1.3.7　绘图区

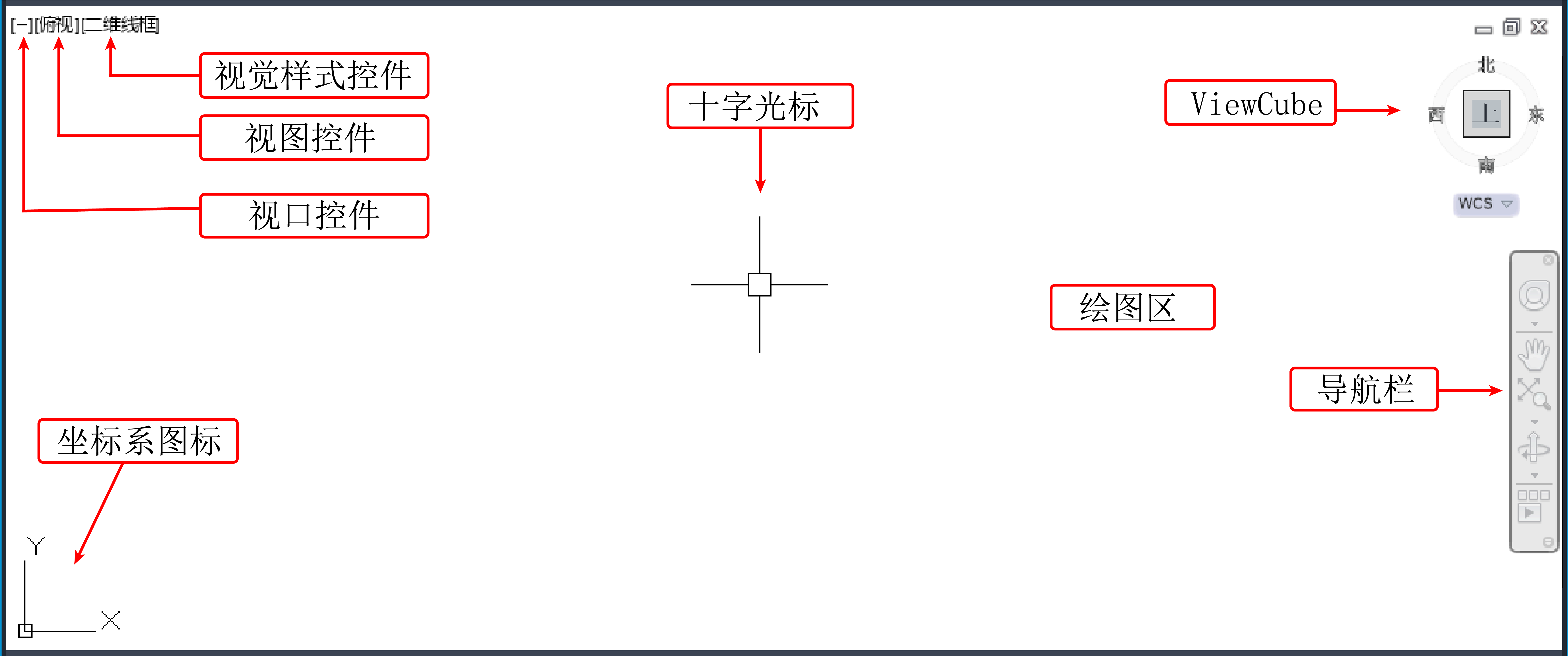

绘图区又常被称为【绘图窗口】，它是绘图的主要区域，绘图的核心操作和图形显示都在该区域中。在绘图区中有4个工具需注意，分别是十字光标、坐标系图标、ViewCube工具和视口控件，如图1-43所示。

图1-43　绘图区

十字光标：在AutoCAD绘图区域中，鼠标光标以十字光标的形式显示，可以通过设置修改它的外观和大小。

坐标系图标：此图标始终表示AutoCAD绘图系统中的坐标原点位置，默认在左下角，是AutoCAD绘图系统的基准参照点。

ViewCube：此工具通常位于绘图区域的右上角，可用于指示模型的当前视图方向，也可用于重新定向三维模型的视图。

视口控件：显示在每个视口的左上角，支持更改视图、视觉样式等设置的便捷操作。

1.3.8　命令行

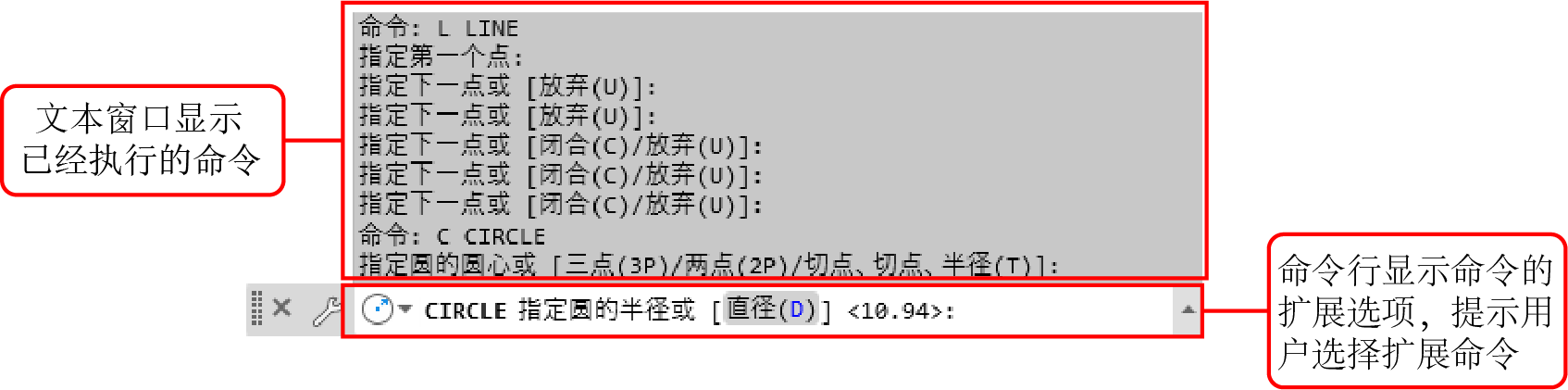

命令行是输入命令名和显示命令提示的区域，默认的命令行窗口在绘图区下方，由若干行文本组成，如图1-44所示。命令窗口中间有一条水平分界线，它将命令窗口分成两个部分：【命令行】和【文本窗口】。位于水平线下方的是【命令行】，用于接收用户输入的命令，并显示系统提示信息或命令的延伸选项；位于水平线上方的是【文本窗口】，记录了本次启动后在命令行执行过的全部命令及提示信息，该窗口有垂直滚动条，可以上下滚动查看调用过的命令及提示信息。

图1-44　命令行

提示初学AutoCAD 2025时，在执行命令过程中应多关注命令行，系统会给出操作提示。在不熟悉命令的情况下，跟随这些提示也能完成操作。

1.3.9　状态栏

状态栏位于工作界面的底部，用于显示当前的系统状态提示信息、光标与坐标信息和绘图辅助工具状态等，如图1-45所示。AutoCAD 2025的状态栏默认不显示光标坐标，但可以手动开启。

图1-45　状态栏

状态栏中各主要工具按钮的具体说明如表1-1所示。

表1-1　绘图辅助工具按钮一览

【练习1-2】创建带【工具栏】的经典工作空间

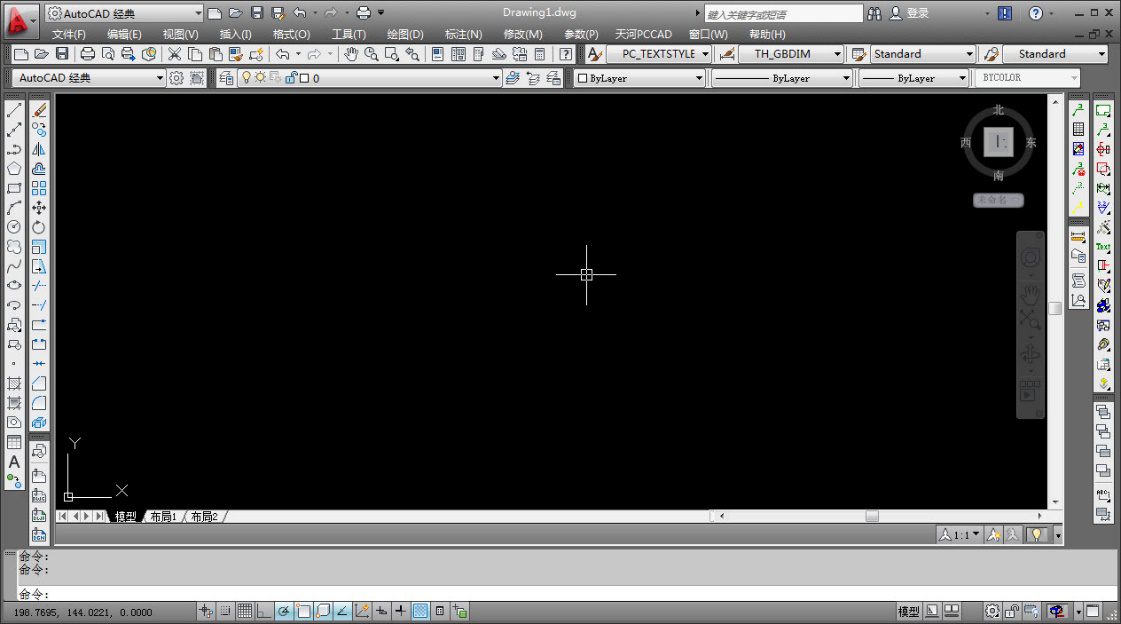

从2015版本开始，AutoCAD取消了【经典工作空间】的界面设置，结束了长达十余年的工具栏命令操作方式。但对于一些有基础的用户来说，相较于2025版本，他们更习惯于2005、2008、2012等经典版本的工作界面，也习惯于使用工具栏来调用命令，如图1-46所示。

图1-46　AutoCAD的经典工作空间

在AutoCAD 2025中，仍然可以通过设置工作空间的方式，创建符合自己操作习惯的经典界面，方法如下。

（1）单击快速访问工具栏中的【切换工作空间】下拉按钮，在弹出的下拉列表中选择【自定义】选项，如图1-47所示。

图1-47　选择【自定义】

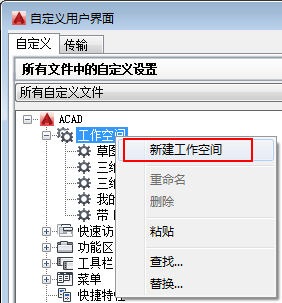

（2）系统自动打开【自定义用户界面】对话框，然后选择【工作空间】一栏，单击鼠标右键，在弹出的快捷菜单中选择【新建工作空间】选项，如图1-48所示。

图1-48　新建工作空间

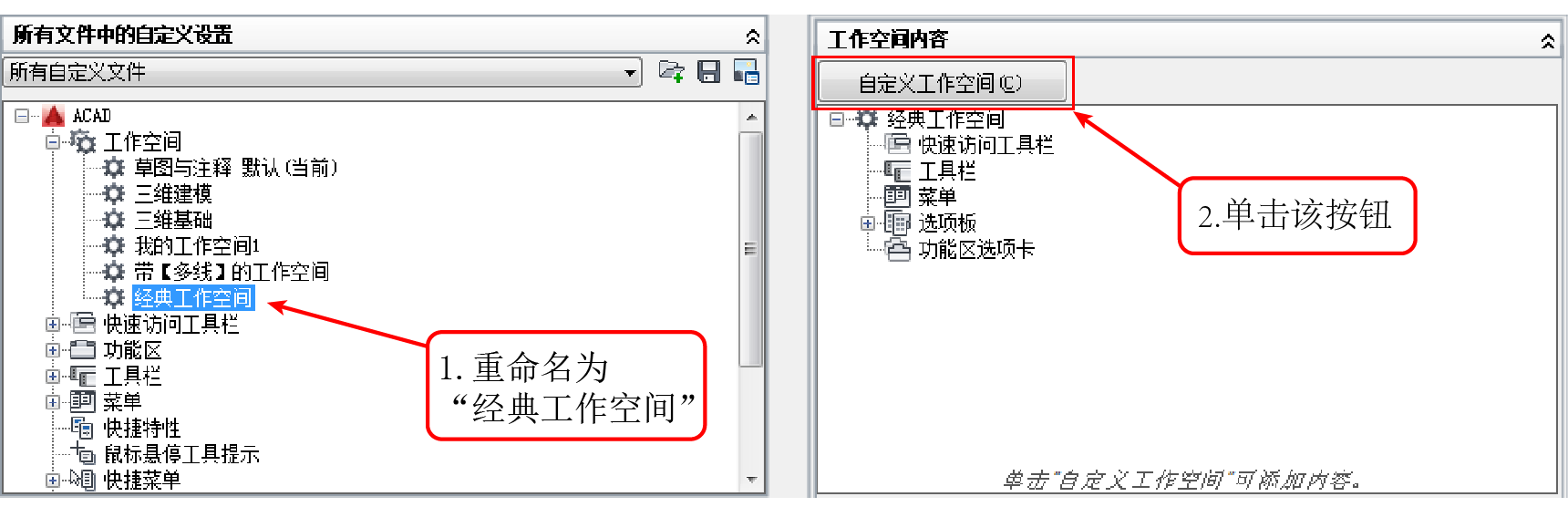

（3）在【工作空间】树列表中新添一个工作空间，将其命名为【经典工作空间】，然后单击对话框右侧【工作空间内容】区域中的【自定义工作空间】按钮，如图1-49所示。

图1-49　命名经典工作空间

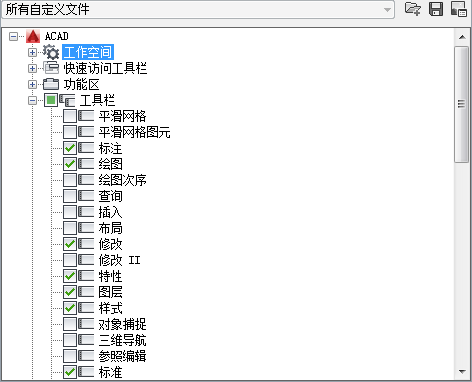

（4）返回对话框左侧【所有自定义文件】区域，单击按钮展开【工具栏】树列表，依次勾选其中的【标注】【绘图】【修改】【标准】【样式】【图层】【特性】7个工具栏，即旧版本AutoCAD中的经典工具栏，如图1-50所示。

图1-50　勾选7个经典工具栏

（5）再返回，勾选上一级的【菜单】与【快速访问工具栏】下的【快速访问工具栏1】，如图1-51所示。

图1-51　勾选菜单与快速访问工具栏1

（6）在对话框右侧的【工作空间内容】区域中，已经可以预览该工作空间的结构。确认无误后，单击上方的【完成】按钮，如图1-52所示。

图1-52　完成经典工作空间的设置

（7）在【自定义用户界面】对话框中，先单击【应用】按钮，再单击【确定】按钮，退出该对话框。

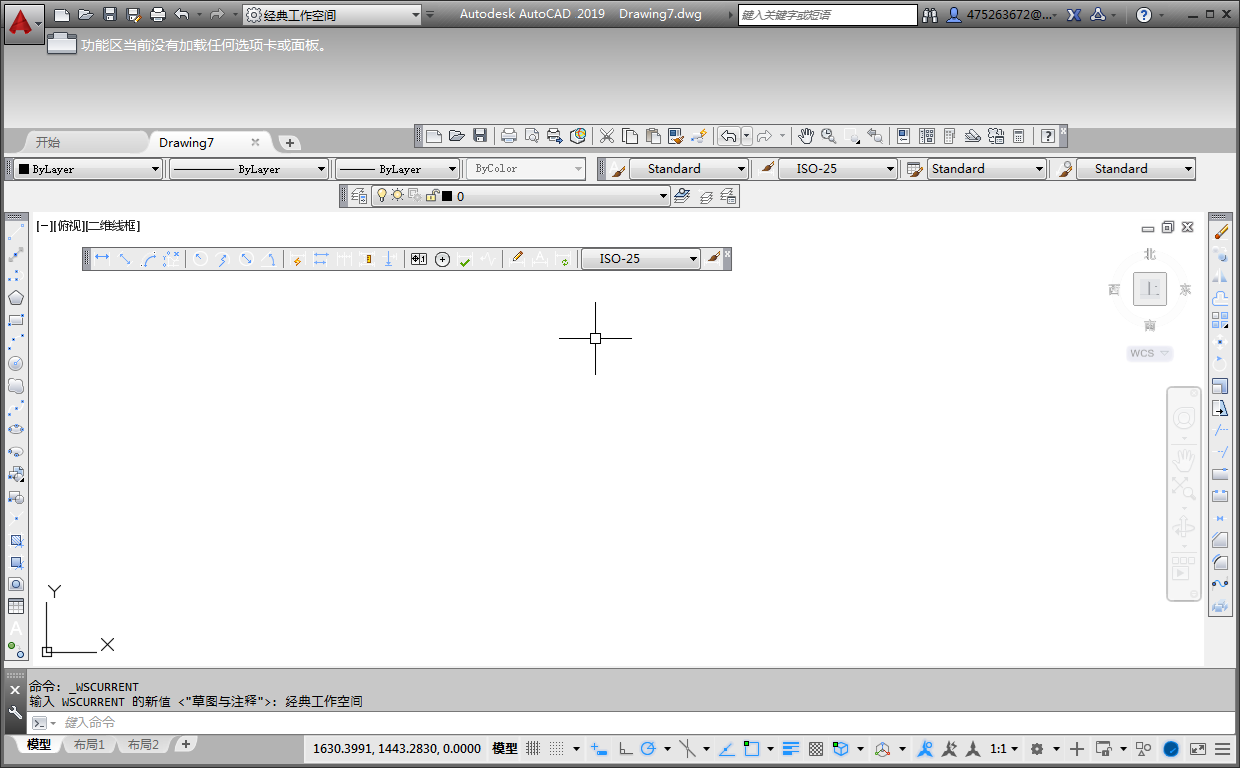

（8）将工作空间切换至刚刚创建的【经典工作空间】，效果如图1-53所示。

图1-53　创建的经典工作空间

（9）可见原来的【功能区】没有加载任何选项卡或面板，可以在空白处单击鼠标右键，在弹出的快捷菜单中选择【关闭】选项，即可关闭【功能区】，如图1-54所示。

图1-54　关闭功能区

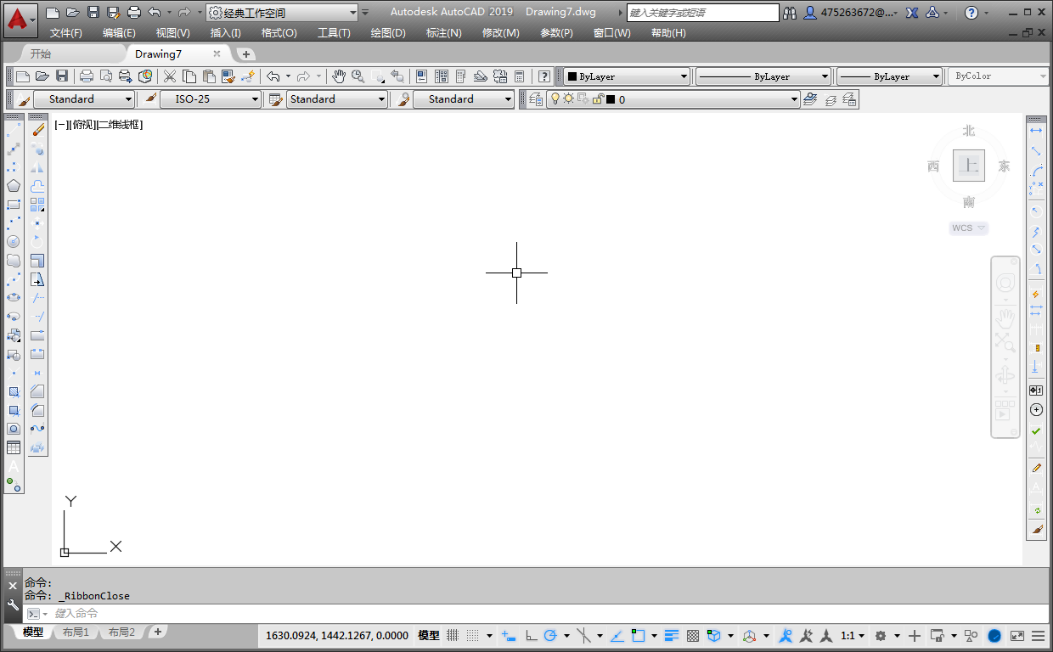

（10）将各工具栏拖移到合适的位置，最终效果如图1-55所示。保存该工作空间布局后，可随时通过工作空间列表调用。

图1-55　经典工作空间

【练习1-3】绘制一个简单的图形

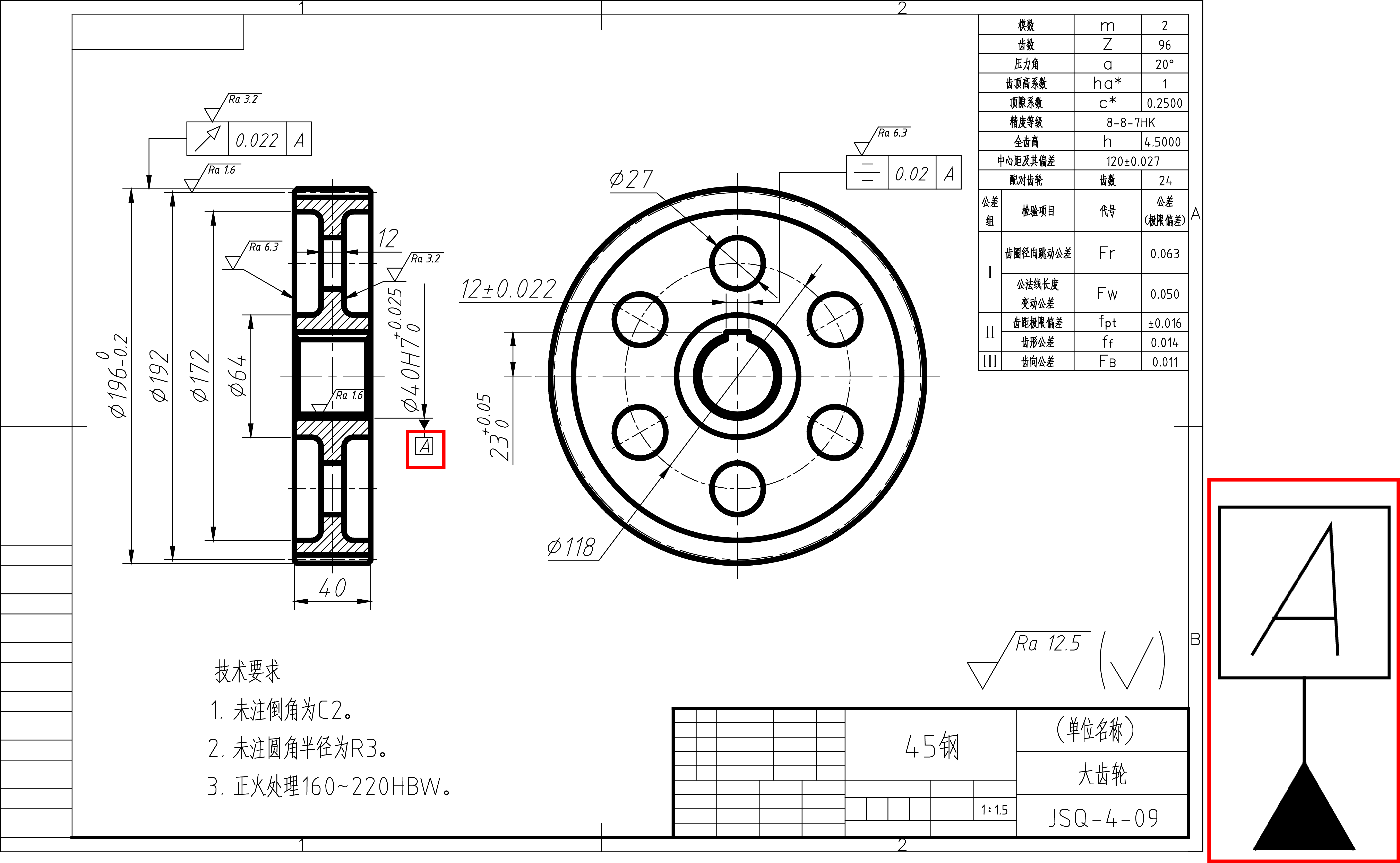

图1-56是一幅完整的机械设计图纸——齿轮零件图，本例只绘制其中的一个基准符号（右下角方框内部分），让初学者结合前文的学习，来进一步了解AutoCAD 2025是如何进行绘图工作的。

图1-56　齿轮零件图

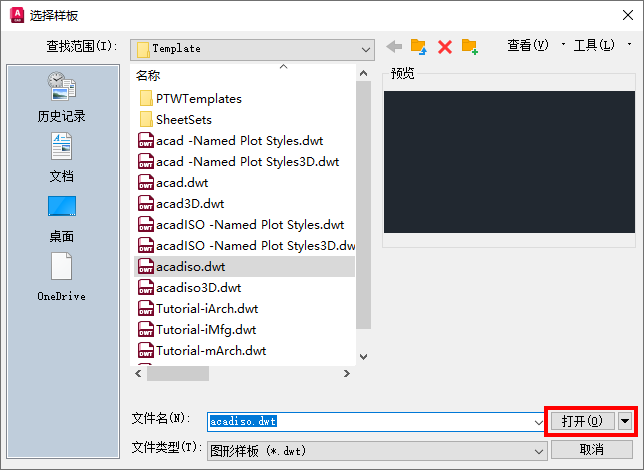

（1）启动AutoCAD，单击左上角【快速访问】工具栏中的【新建】按钮，自动弹出【选择样板】对话框，选择默认的样板文件（如acadiso.dwt），直接单击【打开】即可，如图1-57所示。

图1-57　【选择样板】对话框

（2）进入绘图界面后，在【默认】选项卡下单击【绘图】面板中的【矩形】按钮，选择默认的样板文件（如acadiso.dwt）然后指定任意一点为角点，绘制一个9×9的矩形，如图1-58所示。完整的命令行提示如下。

命令: _rectang       \\执行【矩形】命令
指定第一个角点或[倒角(C)\标高(E)\圆角(F)\厚度(T)\宽度(W)]:       \\在绘图区任意指定一点为角点
指定另一个角点或 [面积(A)\尺寸(D)\旋转(R)]: @9,9↙       \\输入矩形对角点的相对坐标

提示

在上面的命令提示中，“\\”符号及其后面的文字均是对步骤的说明；而“↙”符号则表示按Enter键或空格键，如上文的“@9,9↙”即表示“输入@9,9，然后按Enter键或空格键”。“@9,9”是一种相对坐标定位法，在输入坐标时，首先需要输入@符号（该符号表示相对坐标，关于相对坐标的含义和用法请见本书第2章第4节），然后输入第一个数字（即X坐标），接着输入一个英文半角逗号（逗号作为分隔符使用时，必须使用英文半角逗号），再输入第二个数字（即Y坐标），最后按Enter键或空格键确认输入的坐标。本书大部分命令的命令行提示均采用此格式，读者可以以此为参照，在AutoCAD软件中仿照着操作。

图1-58　绘制的矩形

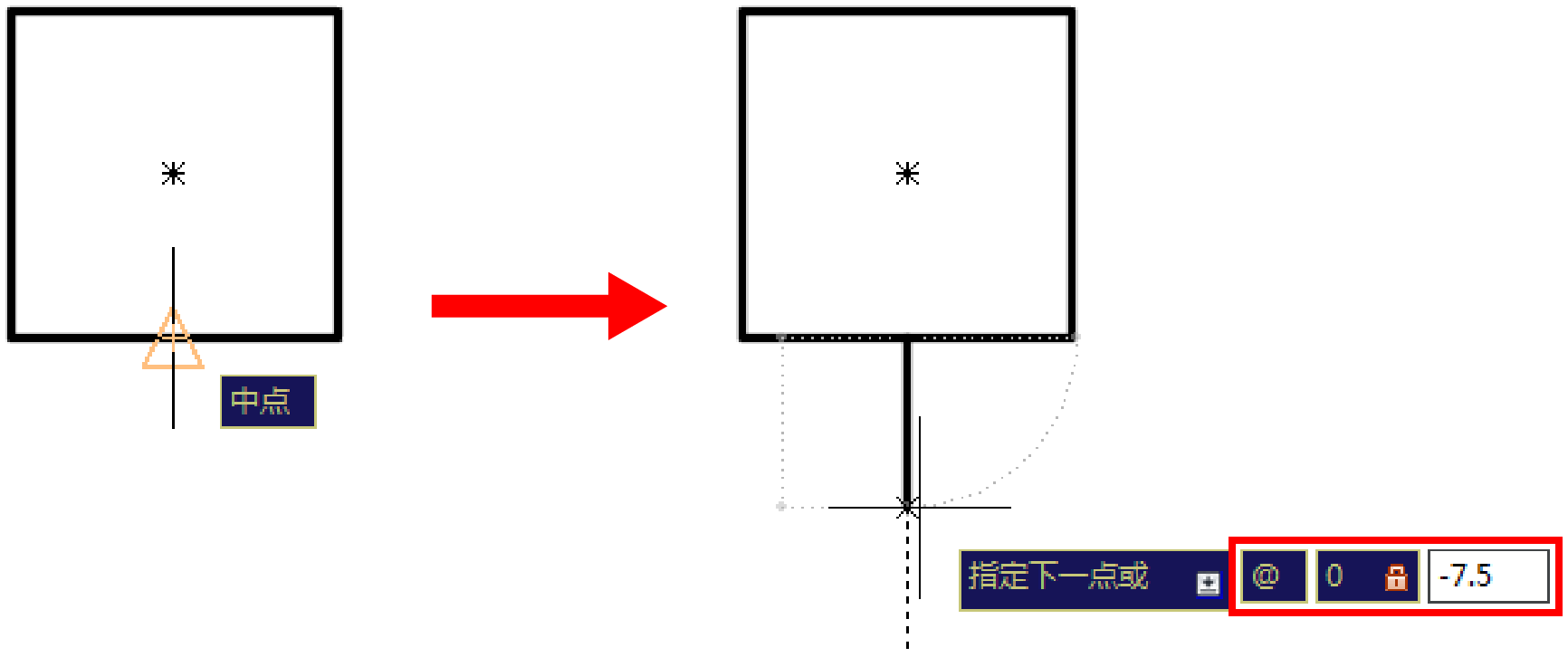

（3）接着绘制符号下方的竖直线。单击【绘图】面板中的【直线】按钮，然后选择矩形底边的中点作为线段的起点，垂直向下绘制一条长度为7.5mm的线段，如图1-59所示。命令行操作提示如下。

命令:_line       \\执行【直线】命令
指定第一个点:       \\捕捉矩形底边的中点为直线的起点
指定下一点或 [放弃(U)]: @0,-7.5↙       \\输入直线端点的相对坐标
指定下一点或 [放弃(U)]: ↙       \\按Enter键结束命令

图1-59　指定线段的起点与终点

提示

把线段分为两条相等的线段的点，即中点。中点在AutoCAD中的显示符号为，因此移动光标至上图中的矩形底边，当光标出现该符号时，即捕捉到了底边的中点，同时光标附近也会出现对应的提示。此时单击鼠标左键即可将线段的起点指定至该中点。

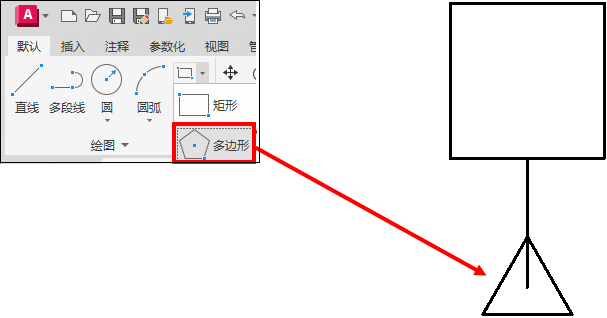

（4）接着绘制符号底部的三角形。在【默认】选项卡下单击【绘图】面板中的【多边形】按钮（矩形按钮的下方），接着根据提示，输入多边形的边数为3，指定上个步骤绘制的直线下端点为中心点，创建一个内接于圆、半径值为3的正三角形，如图1-60所示。命令行操作提示如下。

命令: _polygon       \\执行【多边形】命令
输入侧面数<4>: 3↙       \\输入要绘制多边形的边数3
指定正多边形的中心点或 [边(E)]:       \\选择步骤（4）所绘制直线的端点
输入选项 [内接于圆(I)\外切于圆(C)] <I>: ↙       \\按Enter键选择默认的“内接于圆”子选项
指定圆的半径: 3↙       \\输入半径值3

图1-60　绘制三角形

提示命令行提示中，如果某些命令段在最后有使用尖括号框起来的字母，如上面步骤中“输入选项 [内接于圆(I)\外切于圆(C)] <I>”中的<I>，此即表示该命令段的默认选项为“内接于圆(I)”，因此直接单击回车键即可执行，无须输入“I”。

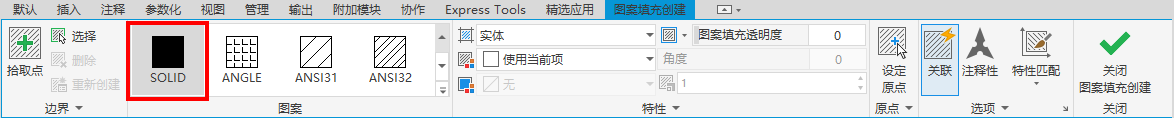

（5）接着对三角形区域进行填充。在命令行中直接输入H并按Enter键，即可执行【图案填充】命令，此时功能区切换至【图案填充创建】选项卡，然后在【图案】面板中选择SOLID（纯色）图案，如图1-61所示。

图1-61　选择填充图案

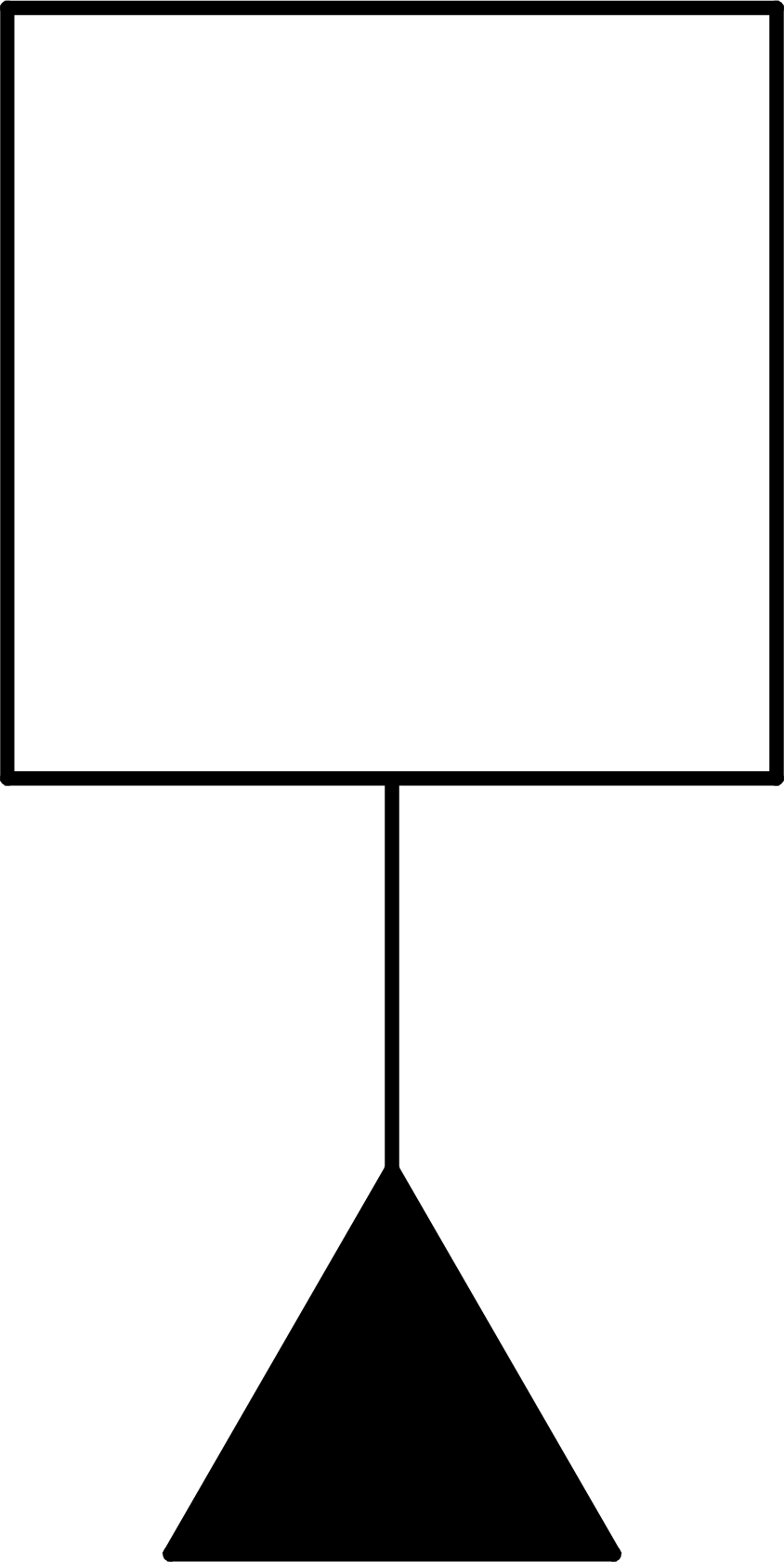

（6）将光标移动至三角形区域内，即可预览填充图形，确认无误后单击鼠标左键确认填充，效果如图1-62所示。接着按Enter键或空格键结束【图案填充】，功能区回到之前的界面。

图1-62　完成图案填充

（7）在符号内创建注释文字。在【默认】选项卡中单击【注释】面板上的【多行文字】按钮，然后根据系统提示，在绘图区中指定多行文字的第一个角点和对角点，以确定文字的边界范围，如图1-63所示。

图1-63　指定文字边界的对角点

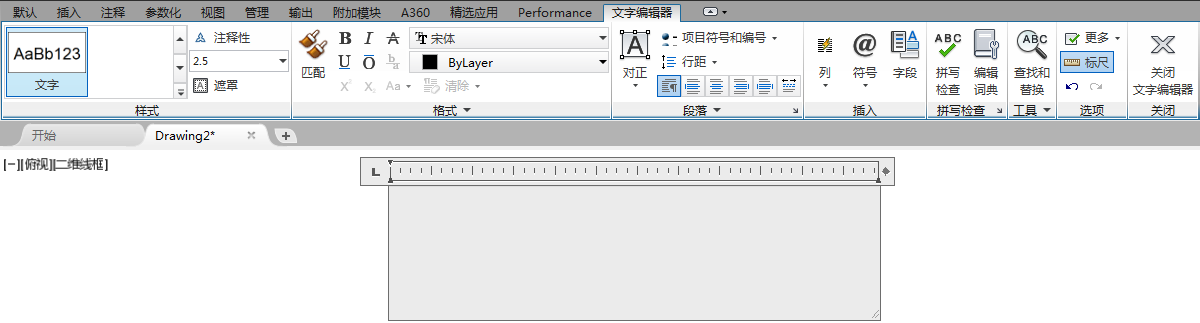

（8）在指定了文字边界的对角点之后，弹出如图1-64所示的【文字编辑器】选项卡和编辑框，用户可以在编辑框中输入、插入文字。

图1-64　文字编辑器

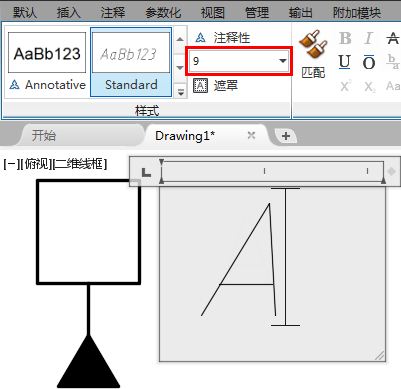

（9）然后在左上角的【样式】面板中重新设置文本的文字高度为9，接着输入注释文字A，如图1-65所示。

图1-65　输入注释文字

（10）将注释文本移动至矩形框内。在【默认】选项卡中单击【修改】面板中的【移动】按钮，然后选择文字为要移动的对象，将其移动至矩形框内，如图1-66所示。命令行操作提示如下。

命令: _move       \\执行【移动】命令
选择对象: 找到 1 个       \\选择文字A为要移动的对象
指定基点或 [位移(D)] <位移>:       \\可以指定任意一点为基点，此点即为移动的参考点
指定第二个点或 <使用第一个点作为位移>:       \\选取目标点，放置图形

图1-66　移动注释文字

（11）至此，已经完成了基准符号图形的绘制，结果如图1-67所示。

图1-67　绘制完成的基准符号

本例简单演示了AutoCAD的绘图功能，其中涉及图形的绘制（直线、矩形）、图形的编辑（移动）、图形的注释（创建文字），以及捕捉象限点、输入相对坐标等辅助绘图工具的操作方法。AutoCAD 2025中绝大部分工作都基于这些基本操作，本书的后续章节将在此基础上进行更系统的讲解。
