6.3　识读成套的机械设计图纸

与室内设计图和建筑施工图等图纸不同，机械图纸一般成套出现，包括零件图、装配图等。其中装配图表示产品及其组成部分的连接、装配关系，表达完整产品整体装配关系的装配图也可称为总图。

减速器装配图如图6-34所示，由5个零部件构成，分别是：减速器传动轴、大齿轮、高速齿轮轴、箱盖、箱座。各主要零件图如图6-35至图6-39所示。

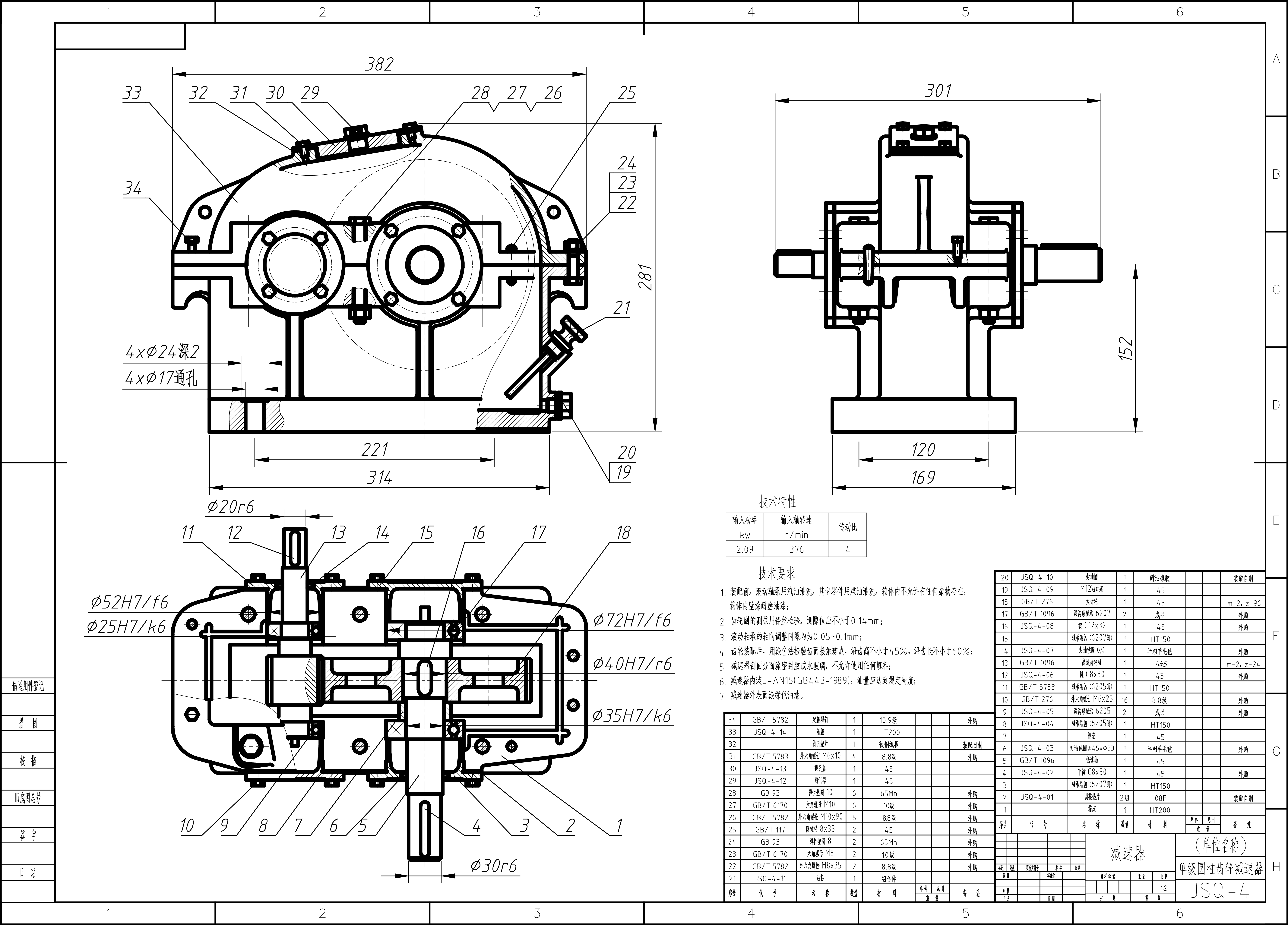

图6-34　减速器装配图

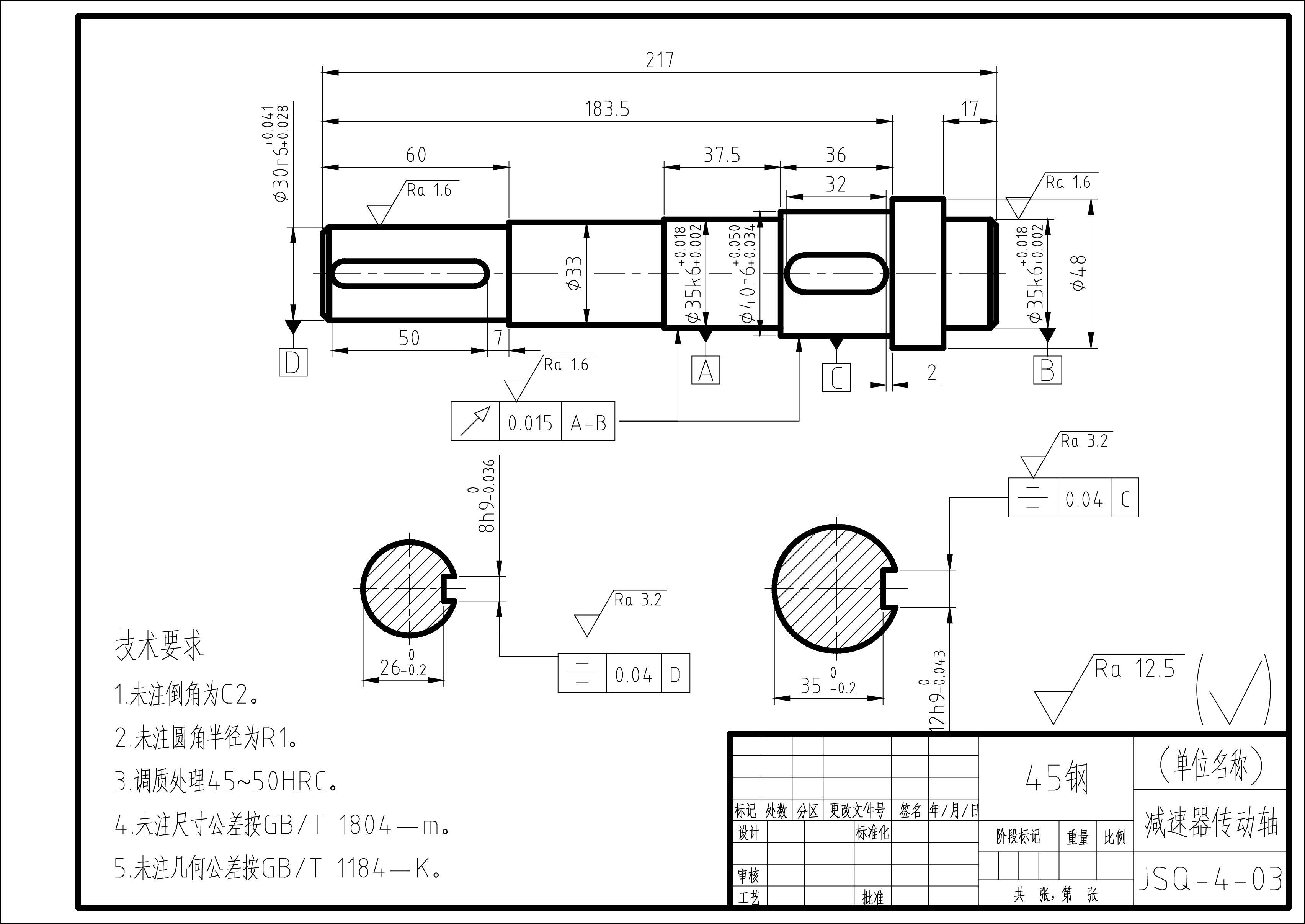

图6-35　减速器传动轴零件图

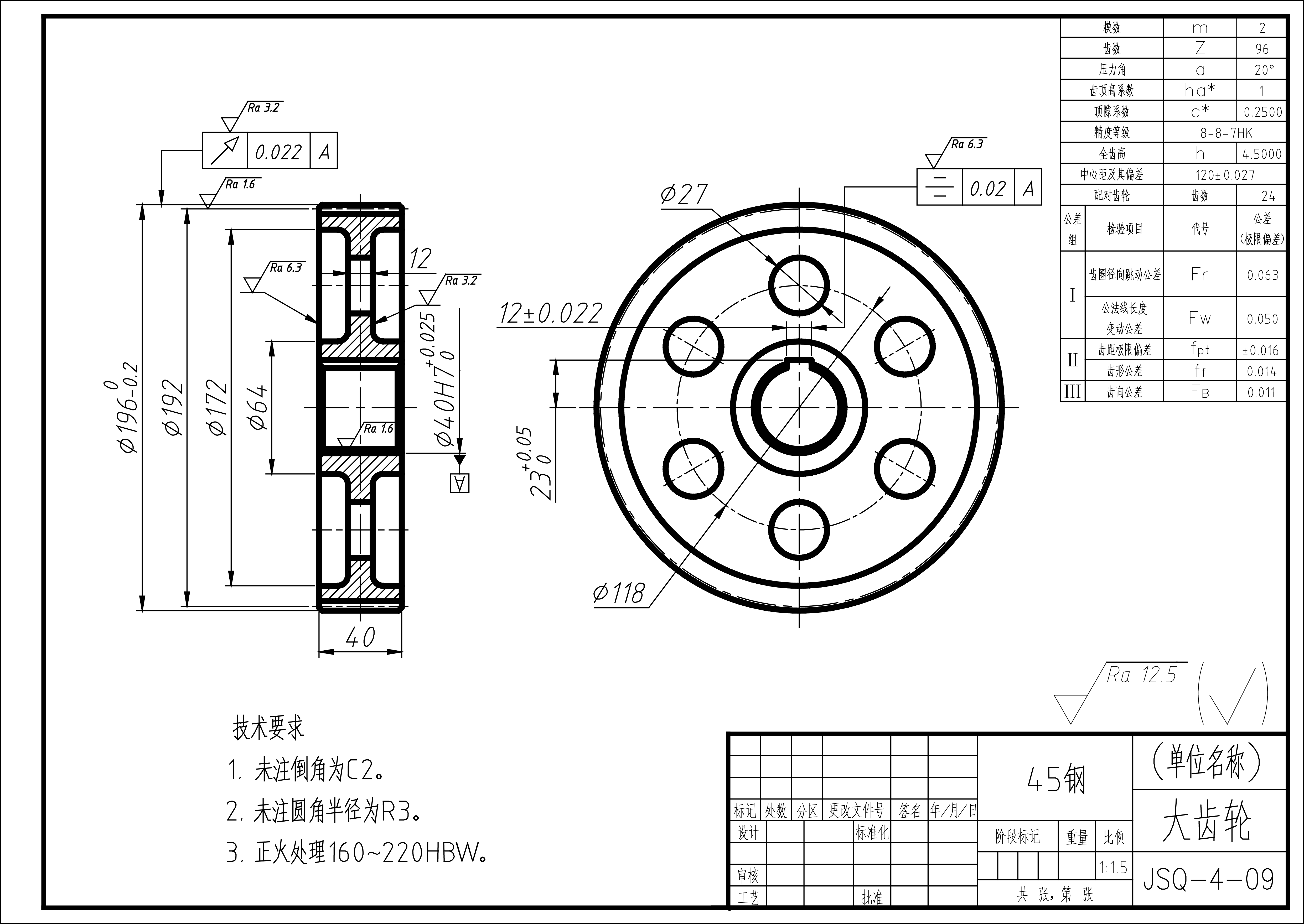

图6-36　大齿轮零件图

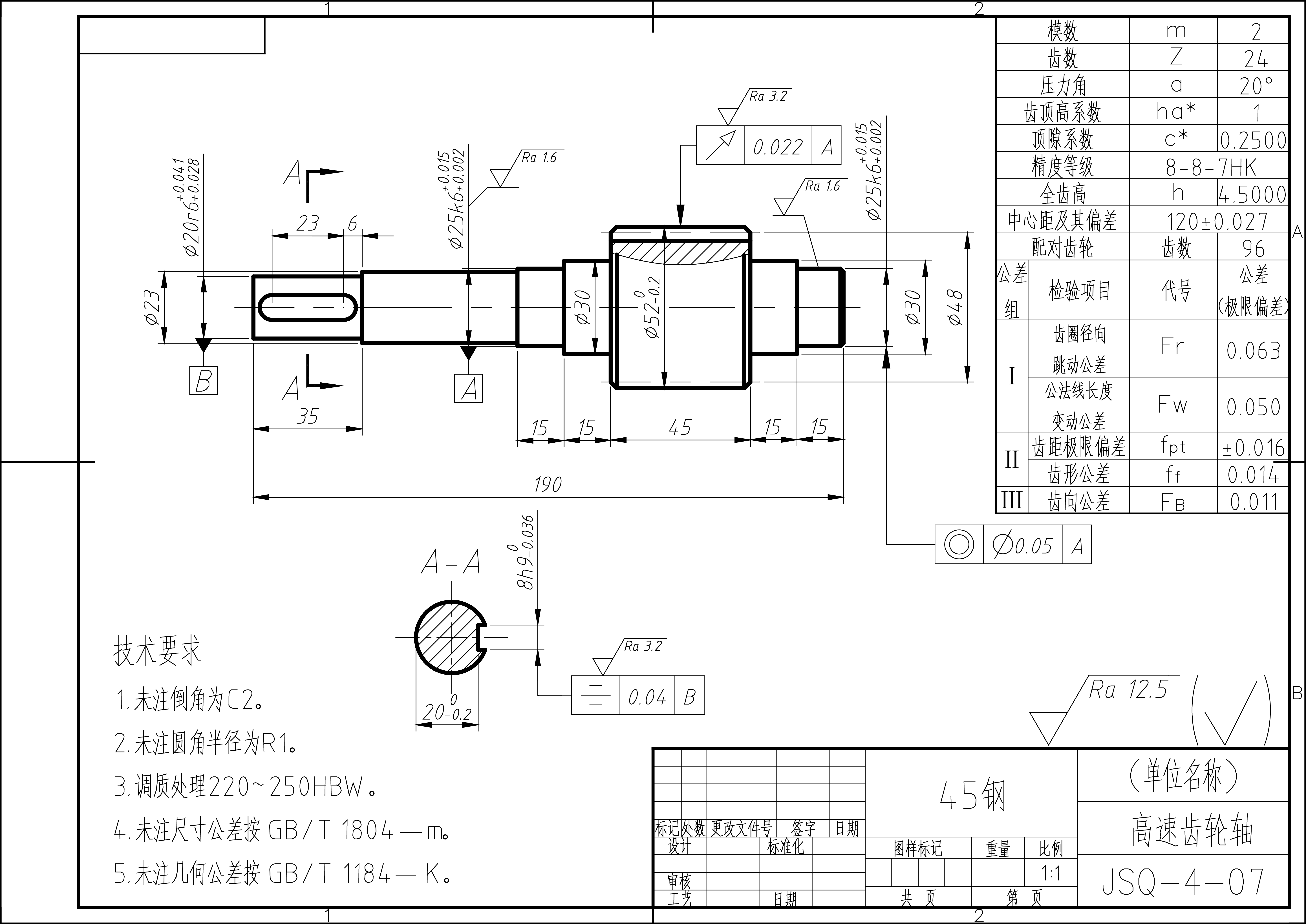

图6-37　高速齿轮轴轮零件图

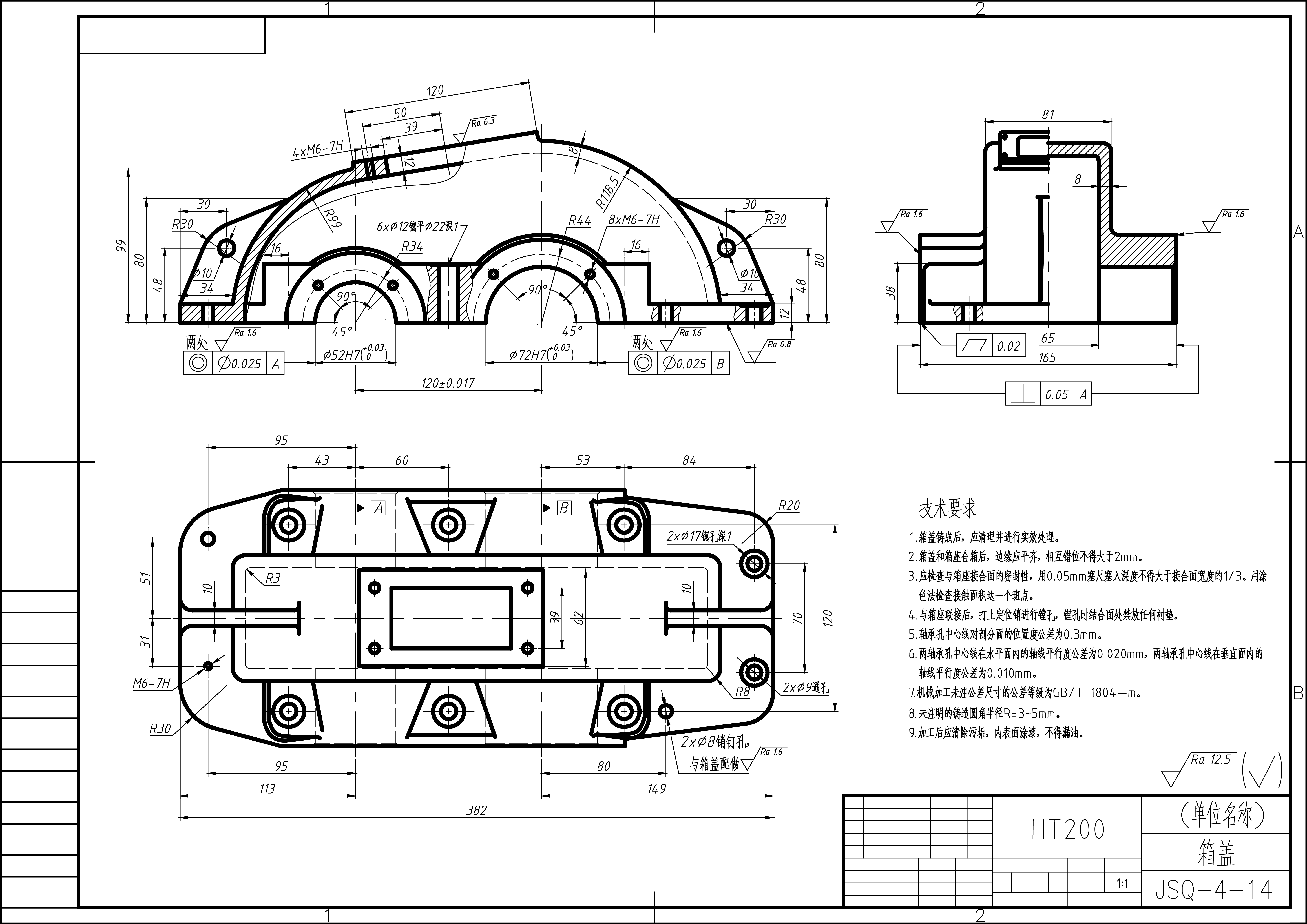

图6-38　箱盖零件图

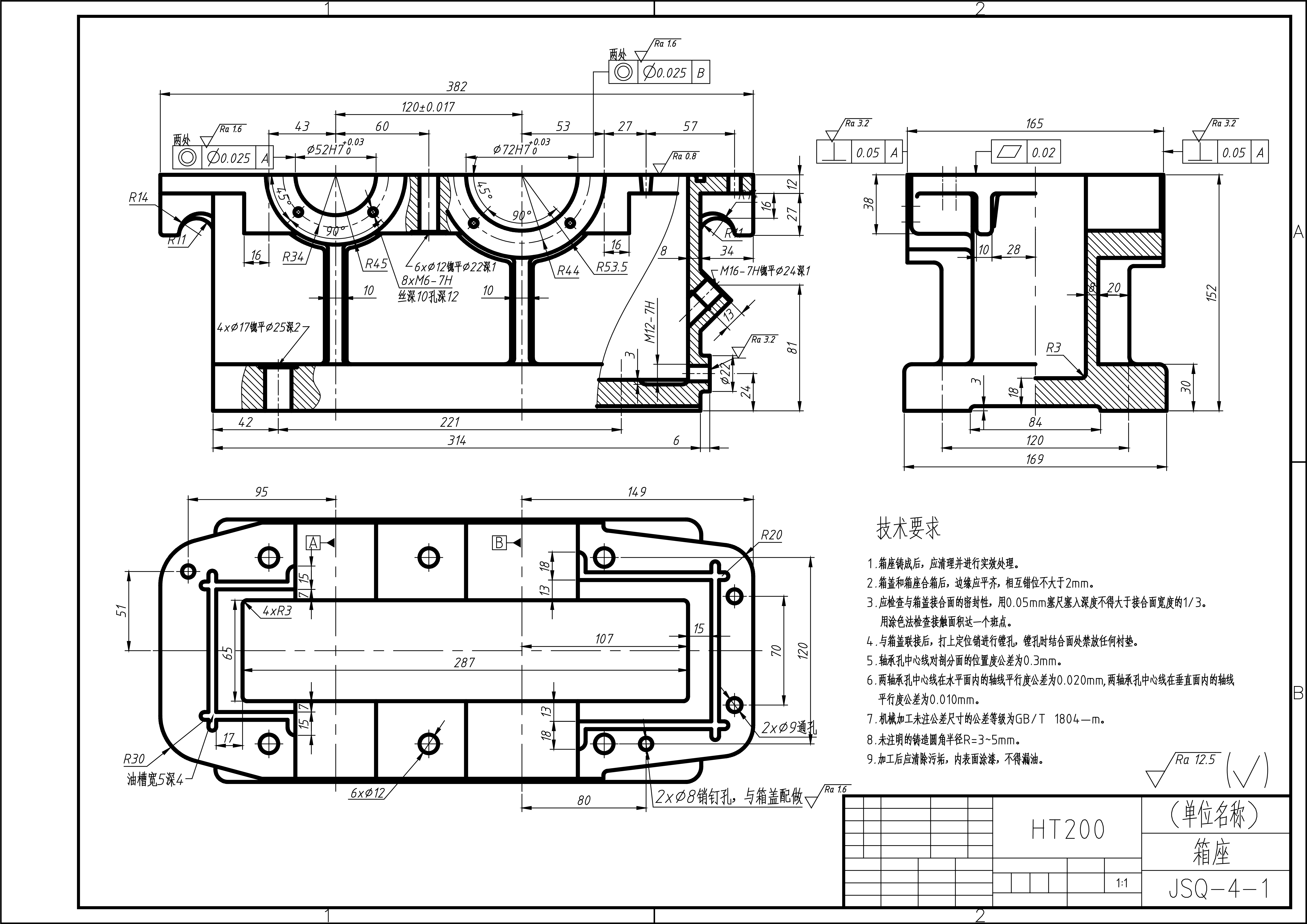

图6-39　箱座零件图

按零件图加工零件，然后按照装配图备好螺钉等配件，再按技术要求和规范的装配流程进行装配，那么就可以得到符合设计要求的机器。
