2.2　AutoCAD视图的控制

在绘图过程中，为了更好地观察和绘制图形，通常需要对视图进行平移、缩放、重生成等操作。本节将详细介绍AutoCAD 2025视图的控制方法。

2.2.1　视图缩放

视图缩放命令可以调整当前视图大小，既能观察较大的图形范围，又能观察图形的细部而不改变图形的实际大小。视图缩放只是改变视图的比例，并不改变图形中对象的绝对大小，打印出来的图形仍是绘图时设置的大小。执行【视图缩放】命令有以下几种方法。

快捷操作：滚动鼠标滚轮，如图2-12所示。

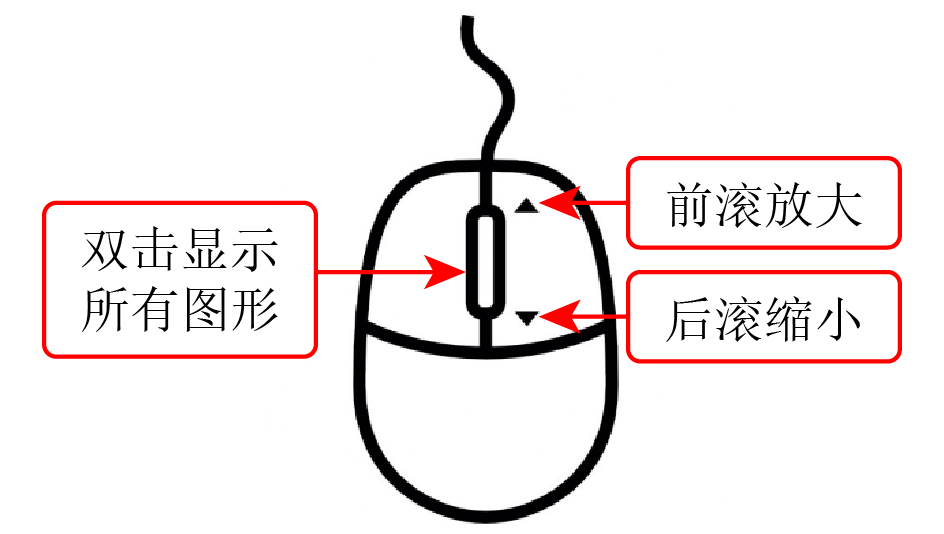

图2-12　缩放视图的鼠标操作

功能区：在【视图】选项卡中，单击【导航】面板选择视图缩放工具。

菜单栏：选择【视图】ￜ【缩放】命令。

工具栏：单击【缩放】工具栏中的按钮。

命令行：ZOOM或Z。

提示本书在第一次介绍命令时，均会给出该命令的执行方法，其中“快捷操作”是最为推荐的。

在AutoCAD的绘图环境中，如需对视图进行放大、缩小，以便更好地观察图形，可按上述方法进行操作。其中，滚动鼠标中键滚轮进行缩放是最常用的方法。默认情况下，向前滚动是放大视图，向后滚动是缩小视图。

如果要一次性将图形布满整个窗口，以显示文件中所有的图形对象，则可以通过双击中键滚轮来完成。

2.2.2　视图平移

视图平移不改变视图的大小和角度，只改变其位置，以便观察图形的其他组成部分。图形显示不完全且部分区域不可见时，可以使用视图平移更好地观察图形。执行【平移】命令有以下几种方法。

快捷操作：按住鼠标滚轮进行拖动，可以快速进行视图平移，如图2-13所示。

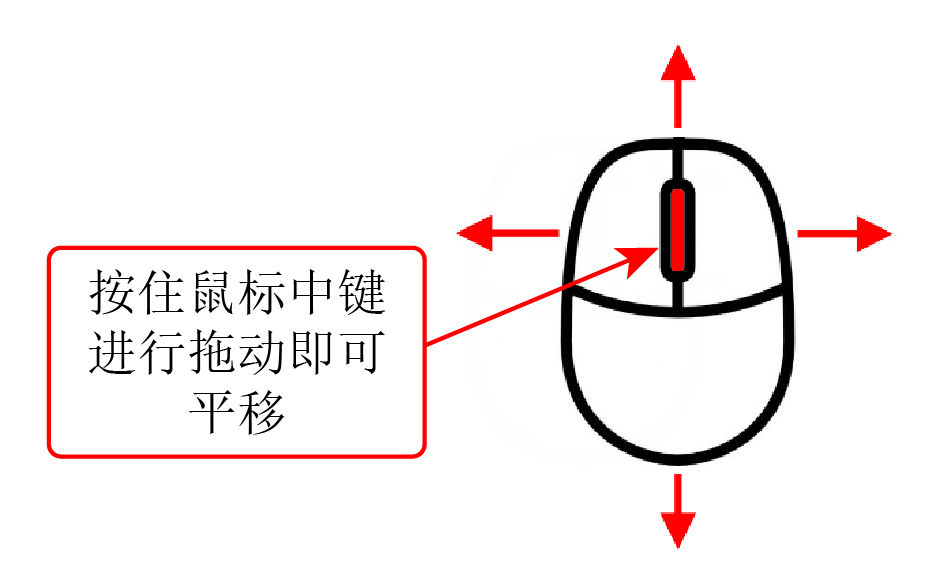

图2-13　移动视图的鼠标操作

功能区：单击【视图】选项卡中【导航】面板的【平移】按钮。

菜单栏：选择【视图】│【平移】命令。

命令行：PAN或P。

除了视图大小的缩放外，视图的【平移】也是最常用的命令。其中，按住鼠标滚轮进行拖动的方式最为常用。必须注意的是，该命令并不移动图形对象或改变图形本身，而是通过移动视图窗口来实现平移效果。

提示AutoCAD具备三维建模的功能，三维模型的视图操作与二维图形是一样的，只是多了一个视图旋转功能，以供用户全方位地观察模型。操作方法是按住Shift键，然后按住鼠标滚轮进行拖动。

2.2.3　使用导航栏

导航栏是一种集成了视图控制功能的用户界面元素，用户可以通过它访问通用及特定于产品的导航工具。单击视口左上角的【[-]】标签，在弹出的菜单中选择【导航栏】选项，可以控制导航栏是否在视口中显示，如图2-14所示。

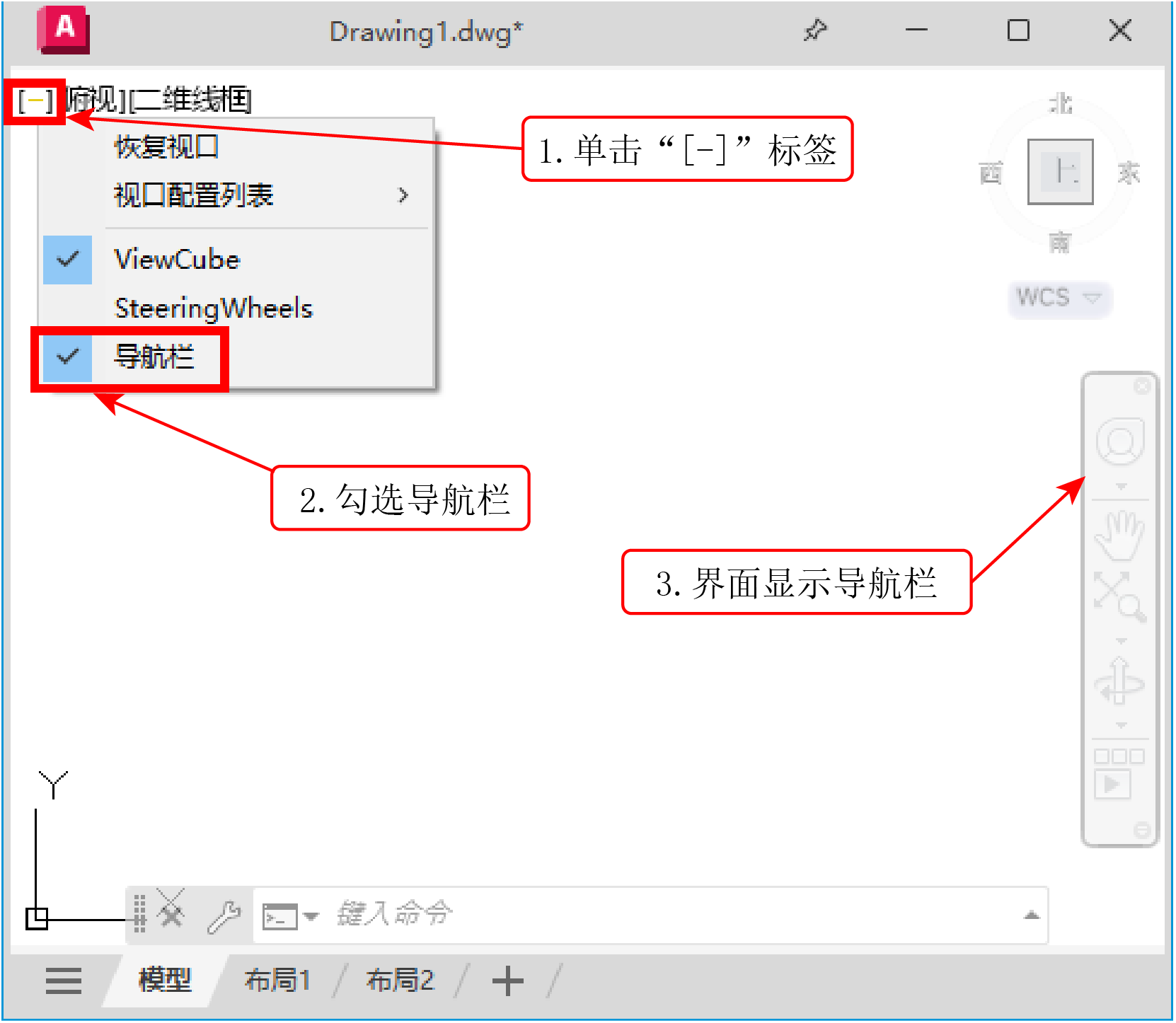

图2-14　使用导航栏

导航栏中有以下通用导航工具。

ViewCube：指示模型的当前方向，并用于重新定向模型的当前视图。

SteeringWheels：在专用导航工具之间快速切换的控制盘集合。

ShowMotion：用户界面元素，为创建和回放电影式相机动画提供屏幕显示，便于设计查看、演示和书签样式导航。

3Dconnexion：一套导航工具，用于通过3Dconnexion三维鼠标重新设置模型当前视图的方向。

导航栏中有以下特定于产品的导航工具，如图2-15所示。

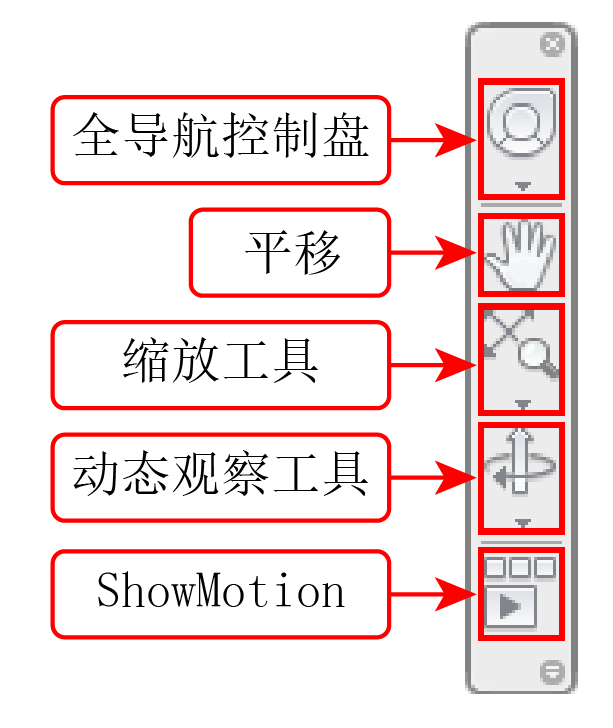

图2-15　导航工具

全导航控制盘：单击该按钮即可显示导航盘，然后在其中选择对应的视图进行操作。

平移：单击后可以沿屏幕平移视图。

缩放工具：用于增大或减小模型当前视图比例的导航工具集。

动态观察工具：用于旋转模型当前视图的导航工具集。

ShowMotion：同上文介绍的ShowMotion工具。

2.2.4　重画与重生成视图

在AutoCAD中执行某些操作后，效果可能不会立即显示出来，或者会在屏幕上留下绘图的痕迹与标记。因此，需要通过刷新视图重新生成当前图形，确保显示最新的编辑效果。

视图刷新的命令主要有两个：【重画】和【重生成】。这两个命令都是自动完成的，不需要输入任何参数，也没有可选项。

1．重画视图

AutoCAD常用数据库以浮点数据的形式储存图形对象的信息，浮点格式精度高，但计算时间长。AutoCAD重生成对象时，需要把浮点数值转换为适当的屏幕坐标。因此对于复杂图形，重新生成需要花很长的时间。为此，软件提供了【重画】这种速度较快的刷新命令。重画只刷新屏幕显示，因而生成图形的速度更快。执行【重画】命令有以下几种方法。

菜单栏：选择【视图】│【重画】命令。

命令行：REDRAWALL或REDRAW或RA。

在命令行中输入REDRAW并按Enter键，将从当前视口中删除编辑命令留下来的点标记；而输入REDRAWALL并按Enter键，将从所有视口中删除编辑命令留下来的点标记。

2．重生成视图

AutoCAD使用时间太久，或者图纸中内容太多，有时会影响图形的显示效果，使图形变得很粗糙，这时就可以用【重生成】命令来恢复。【重生成】命令不仅重新计算当前视图中所有对象的屏幕坐标，并重新生成整个图形，还重新建立图形数据库索引，从而优化显示和对象选择的性能。执行【重生成】命令有以下几种方法。

菜单栏：选择【视图】│【重生成】命令。

命令行：REGEN或RE。

【重生成】命令仅对当前视图范围内的图形执行重生成，如果要对整个图形执行重生成，可选择【视图】│【全部重生成】命令。重生成前后的效果如图2-16所示。

图2-16　重生成前后的效果
