6.2　识读建筑设计图纸

一套完整的建筑施工图，其绘制步骤和图纸编排顺序不完全相同。例如，通常将图纸目录和设计总说明编排在最前面，这样便于识图。然而在图纸绘制完成前，无法完全确定最终的图纸清单，也无法明确设计总说明中需要交代哪些内容。本章尽量按照图纸的编排目录进行讲解，以符合识图习惯。

6.2.1　图纸目录

图纸目录一般采用表格的形式，不同的设计院会有不同的排版格式，但大体内容是相同的，一般包括图号、图名、图幅和备注等。在一套完整的施工图中，图纸目录一般位于图纸封面或扉页后面。图号代表图纸顺序，图幅指图纸的大小。

图纸目录如图6-23所示，第一张图是“建筑施工设计统一说明”，为2^#图纸（即A2图纸），没有需要备注的内容；第二张图是“建筑构造用料做法表、门窗及住宅户型明细表”，为2^#图纸（即A2图纸），没有需要备注的内容。建筑构造用料做法表如图6-24所示，门窗说明如图6-25所示。

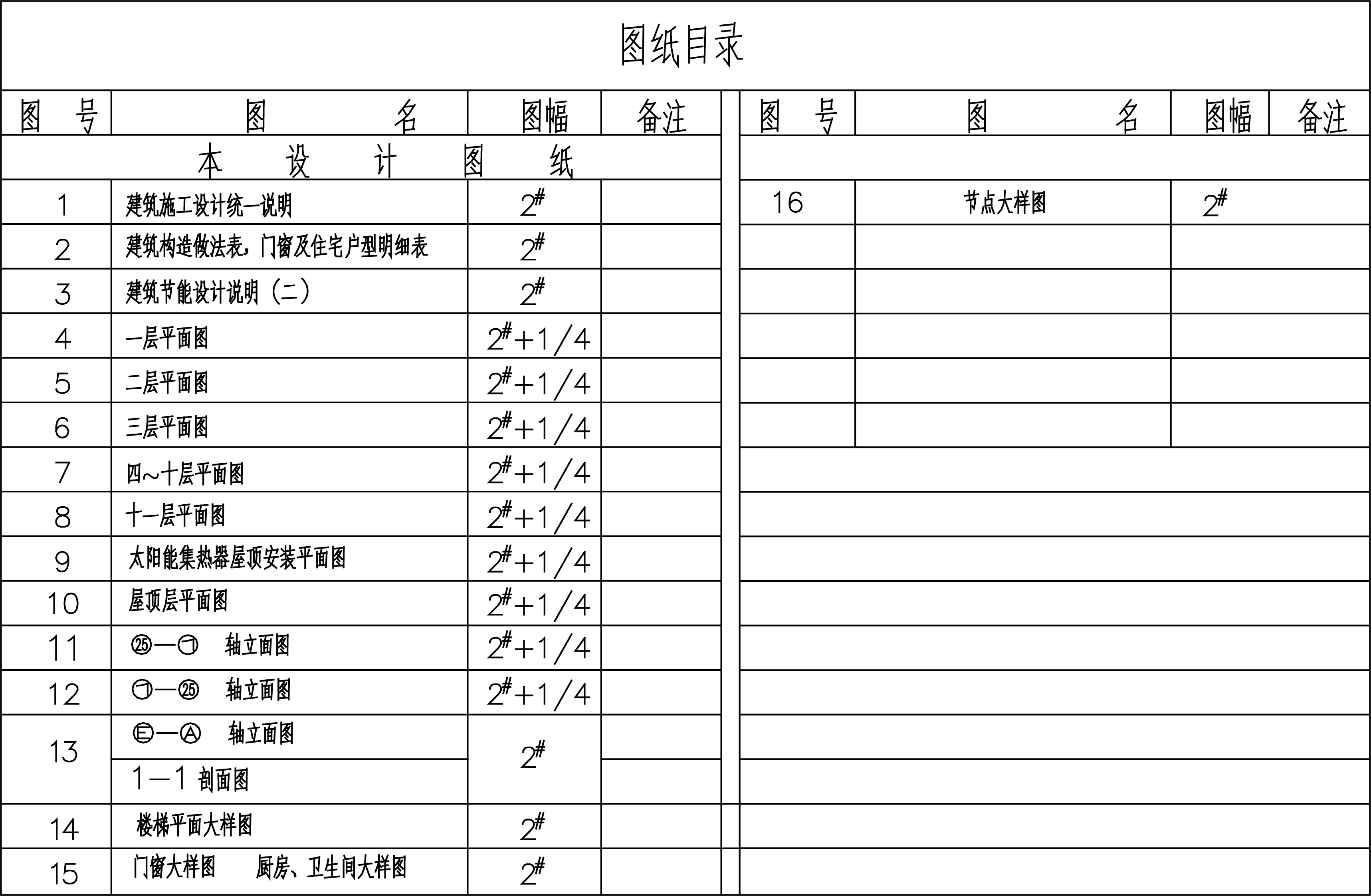

图6-23　图纸目录

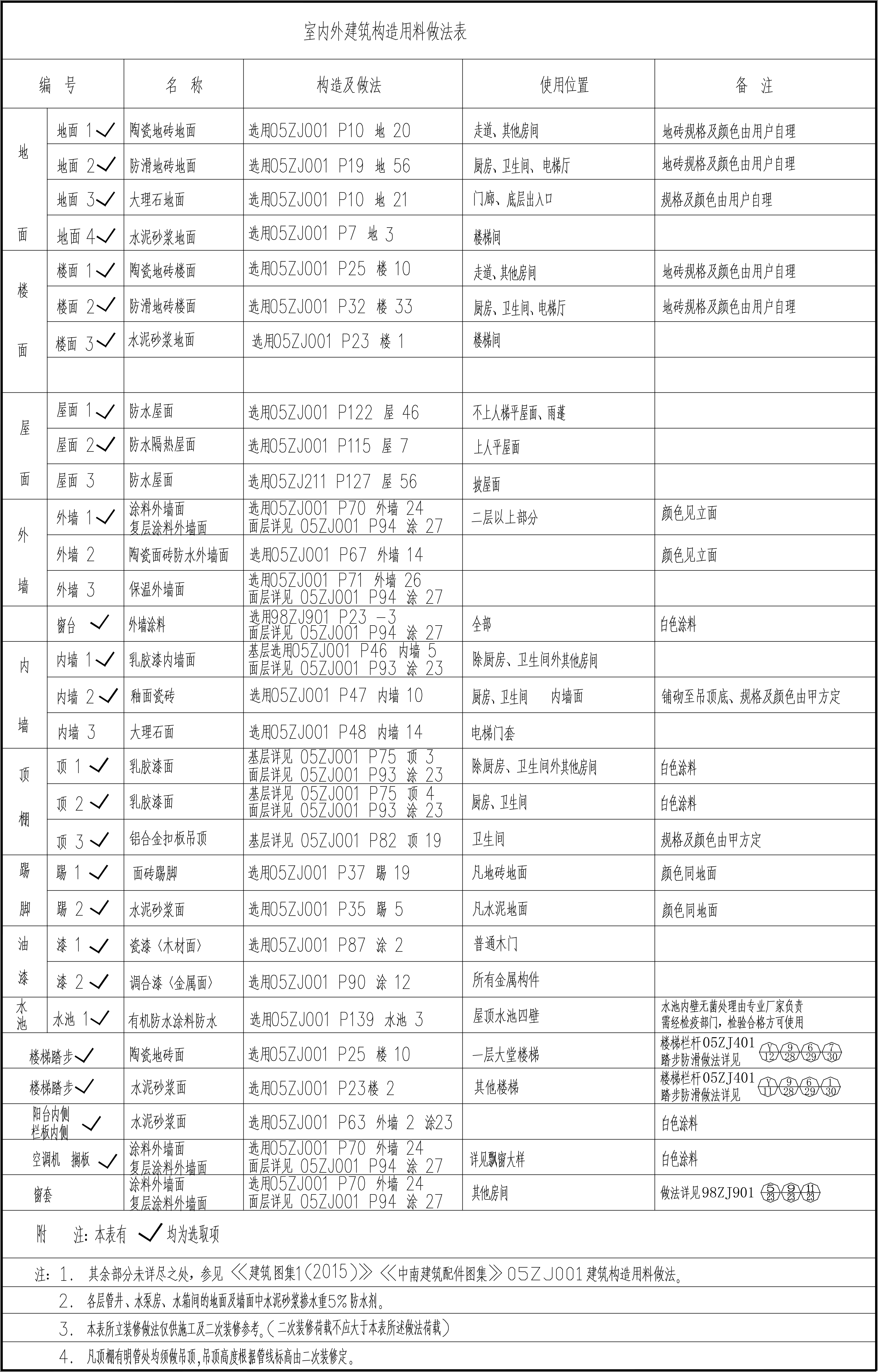

图6-24　建筑构造用料做法表

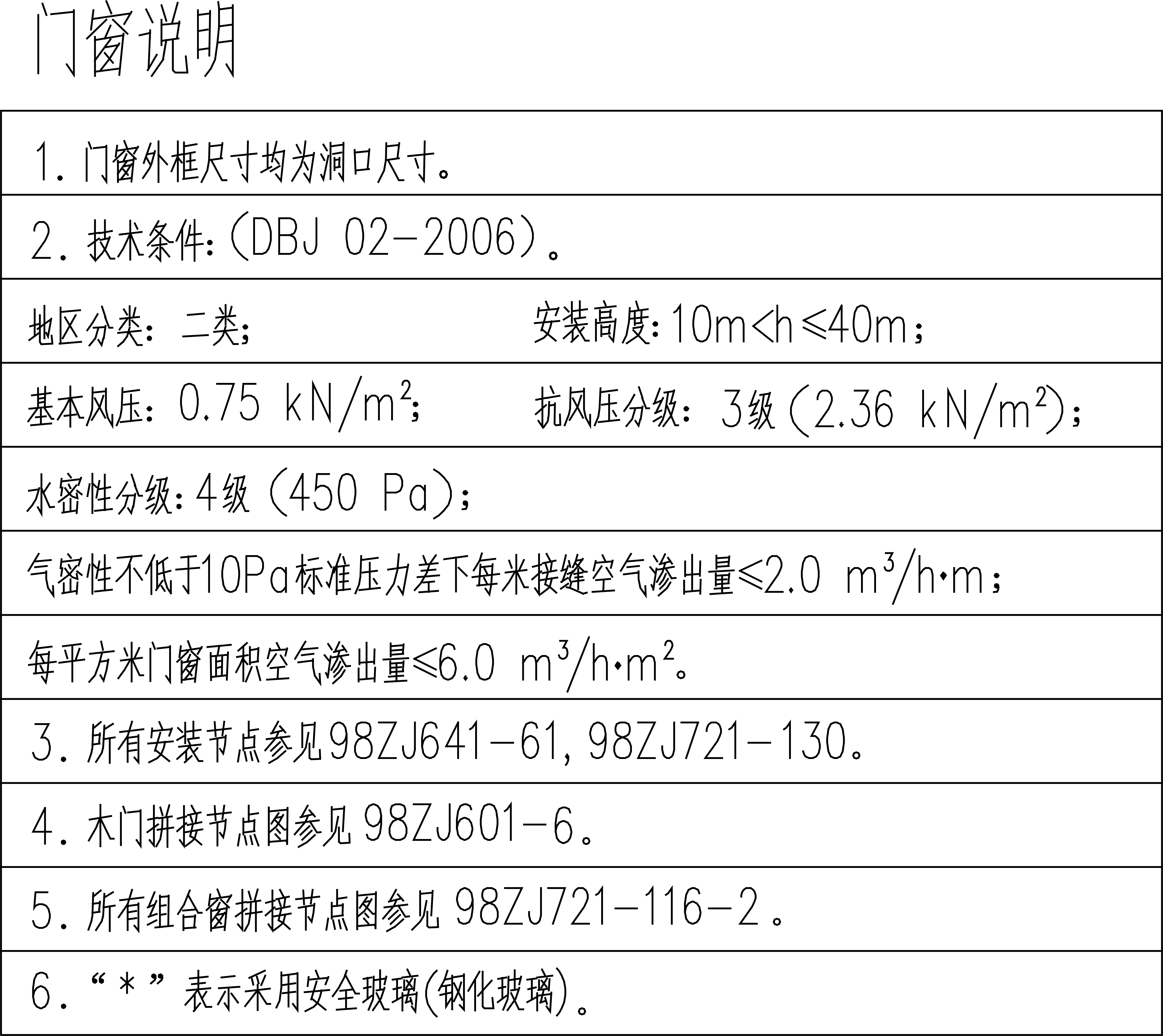

图6-25　门窗说明

需要说明的是，有些图纸无法使用标准尺寸的图幅，就需采用加长型图幅，如图6-23所示，第4至第12张图都采用了A2加长型图幅。

6.2.2　门窗表及门窗大样图

建筑图纸中门窗较多，一般采用列表形式，不容易出错也方便统计材料等，便于造价员及材料员做统计工作。门窗表如图6-26所示。门窗大样的绘制方法在前面的章节已经详细讲解过，绘制过程中，只需用到如【直线】【线性标注】【单行文字】等简单的命令，此处不再重复讲解绘制步骤。门窗大样如图6-27所示。

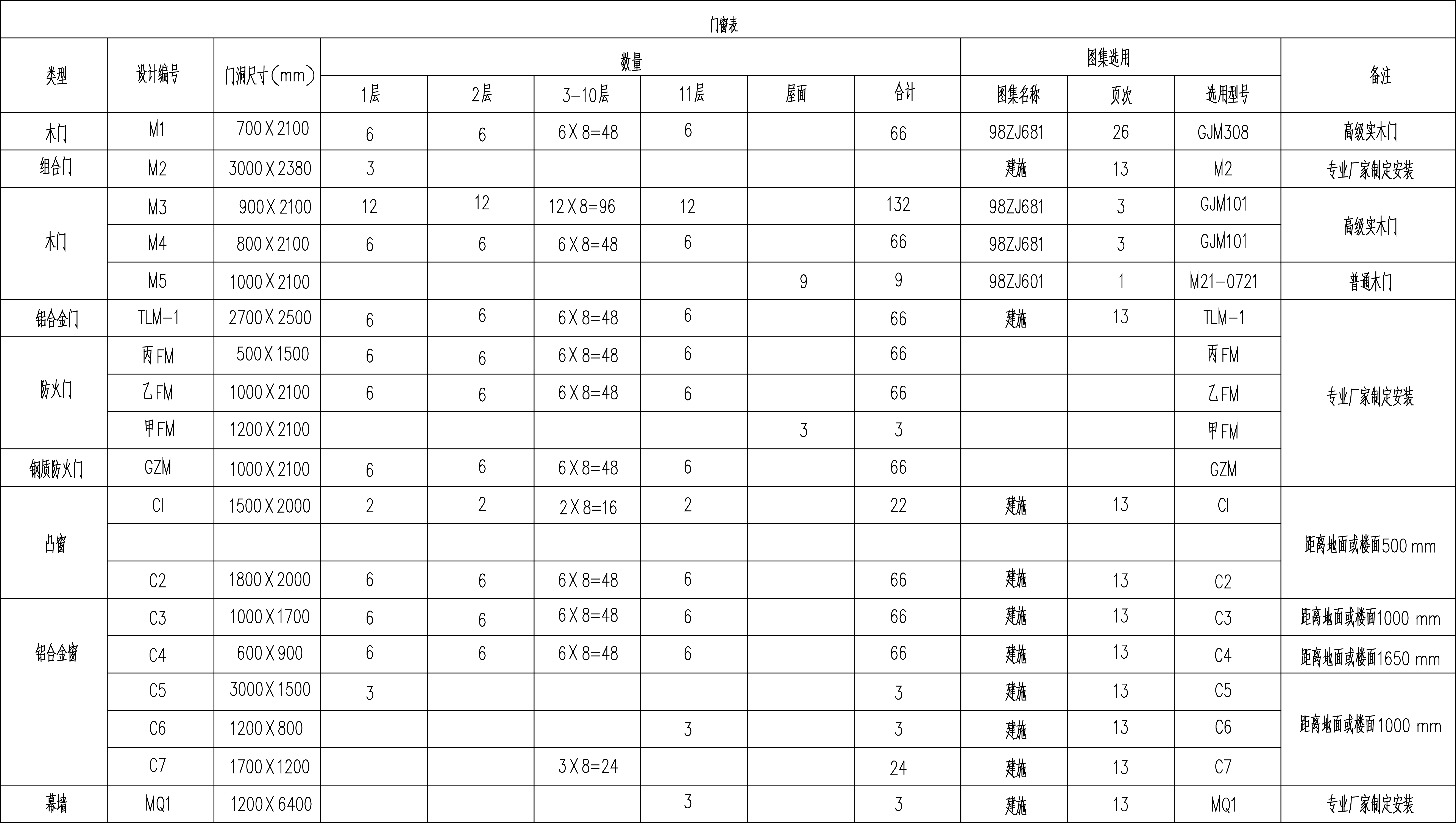

图6-26　门窗表

图6-27　门窗大样

6.2.3　建筑设计总说明

建筑设计总说明（又称“统一说明”），不限于纯文字说明，可以采用多种形式，如表格说明、图例说明等。建筑设计总说明的具体内容如图6-28、图6-29和图6-30所示。当内容较多时，可绘制多张图纸，图号依次顺延。建筑设计总说明中，工程概况是核心内容，是对一栋建筑整体情况的介绍。

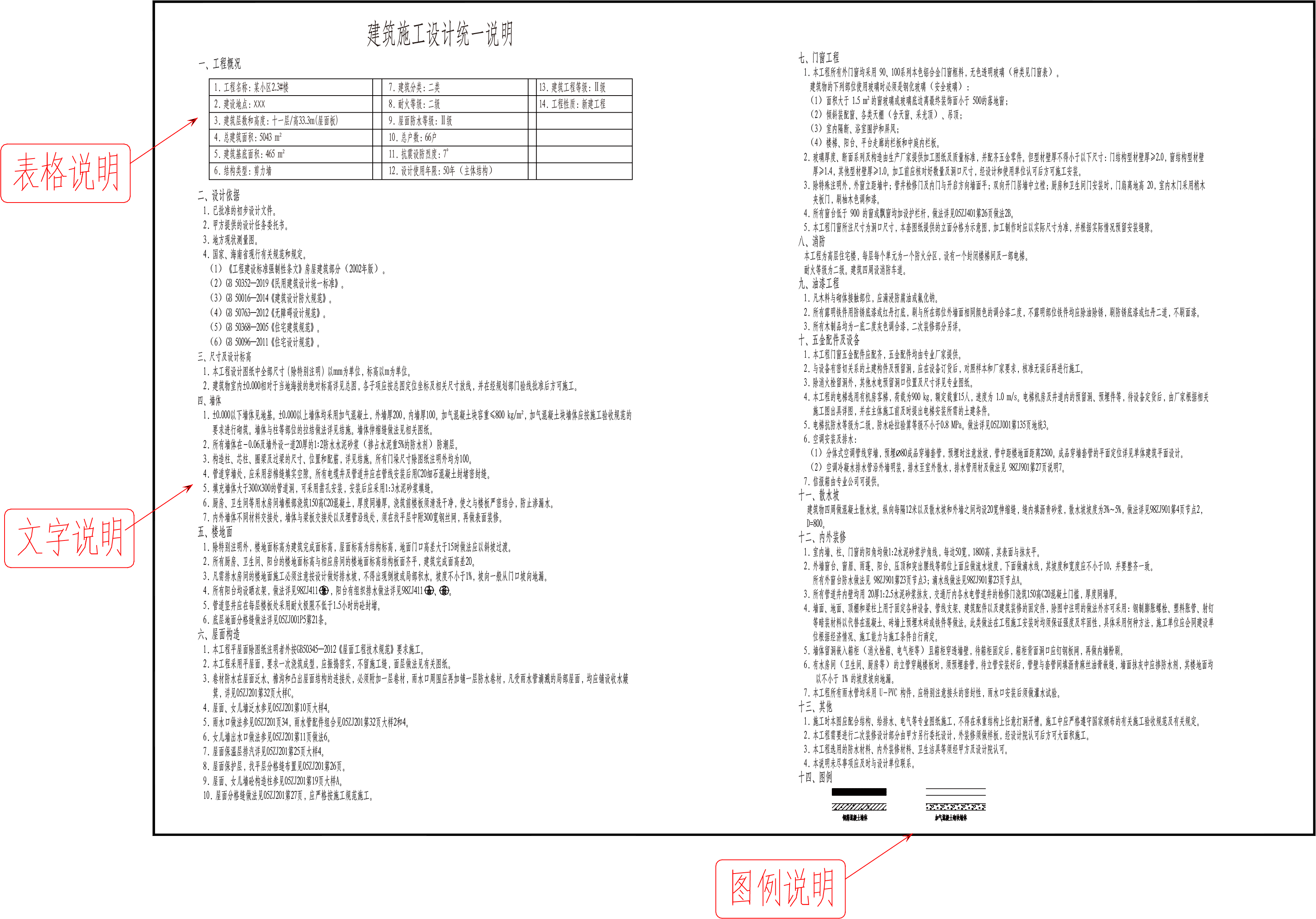

图6-28　建筑总说明表达形式

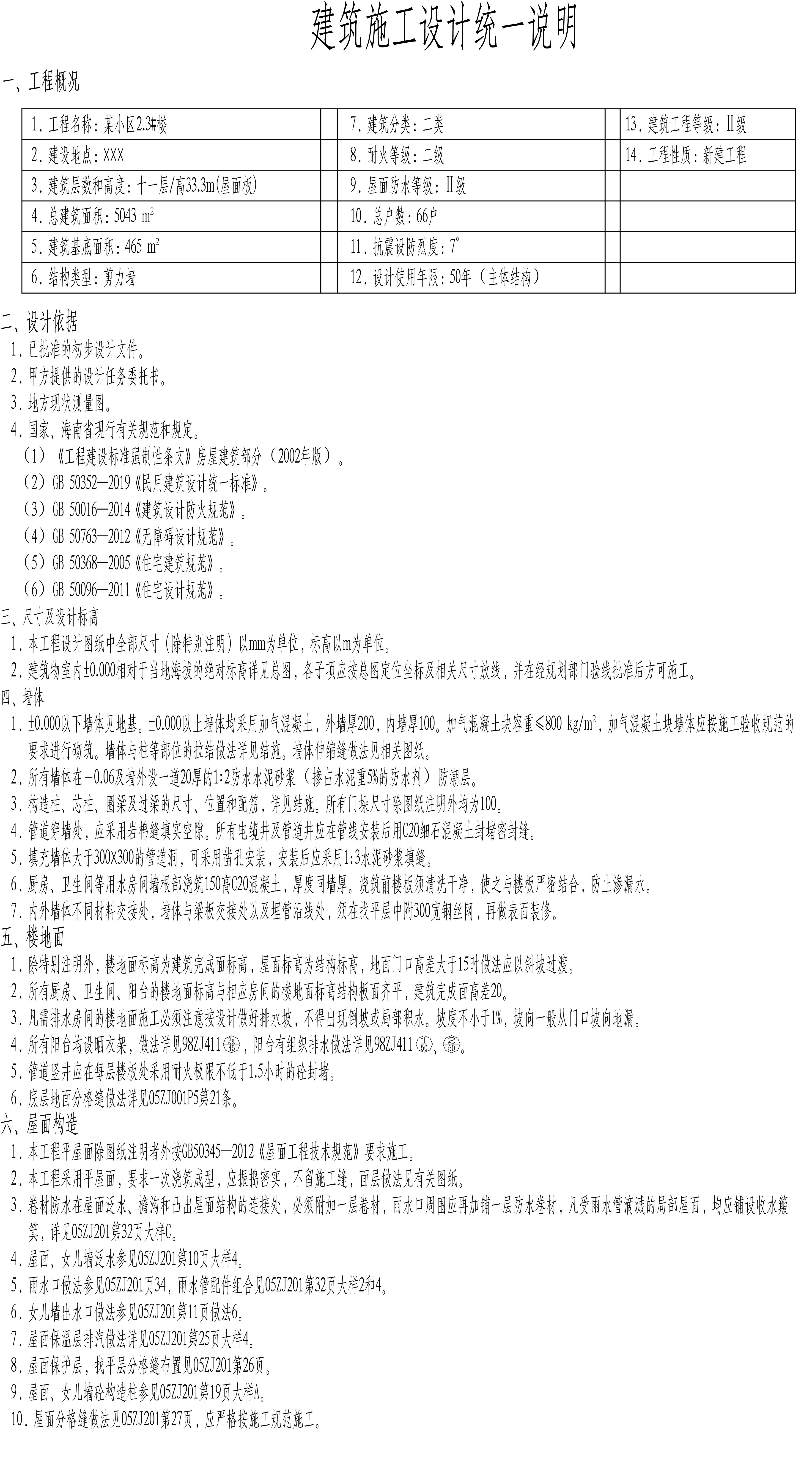

图6-29　建筑总说明具体内容（一）

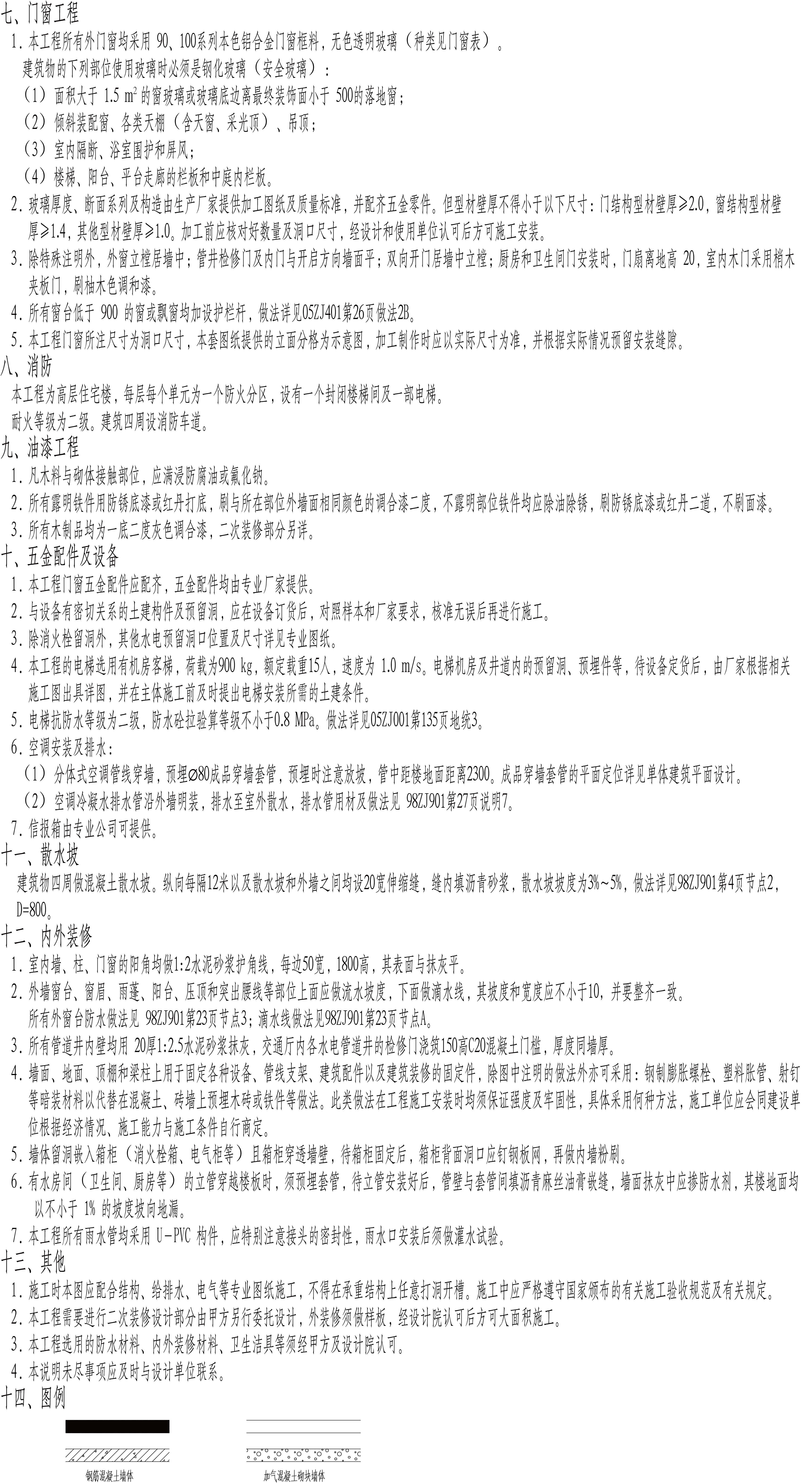

图6-30　建筑总说明具体内容（二）

6.2.4　首层平面图

首层平面图用于表达第一层的房间布局，如建筑入口、门厅、楼梯、一层门窗的位置及尺寸等信息，因此基本上每套建筑施工图都需单独绘制首层平面图，如图6-31所示。

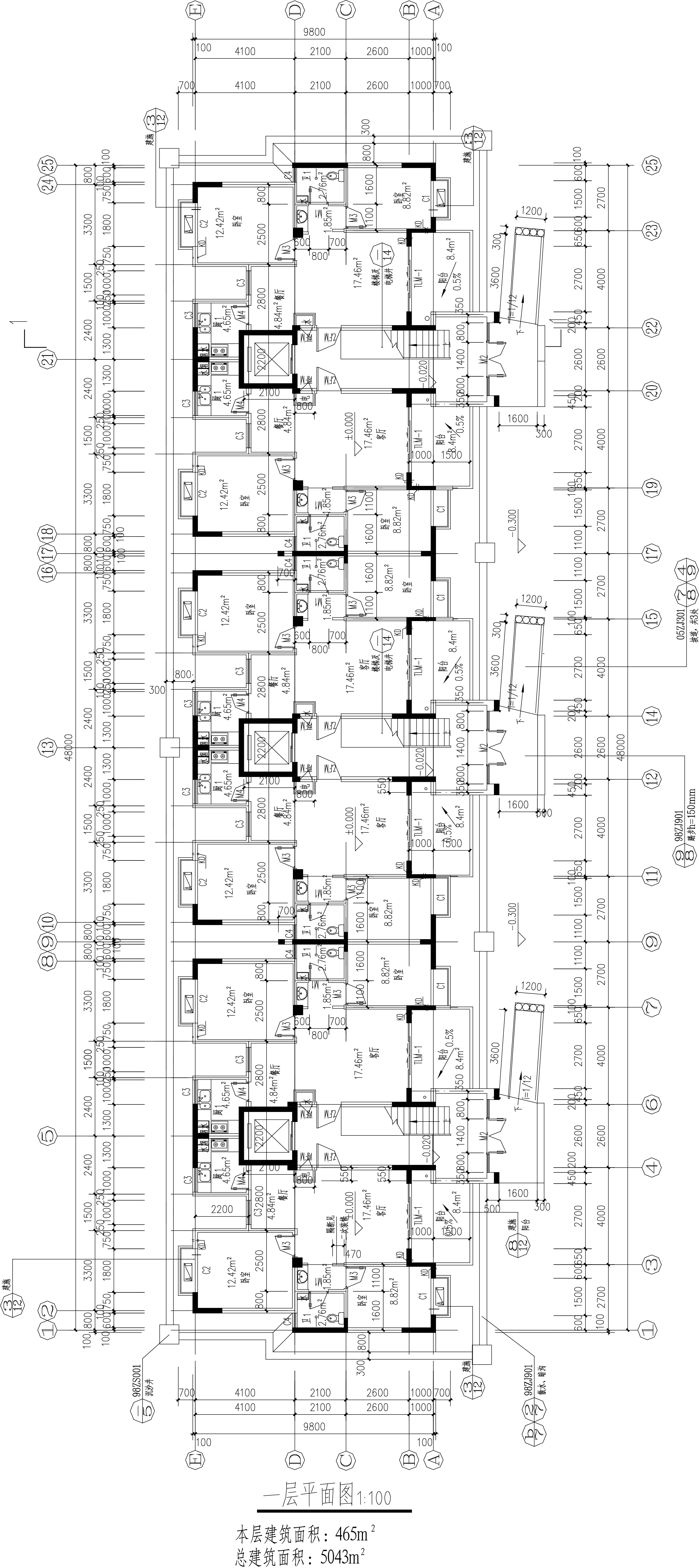

图6-31　首层平面图完成图

6.2.5　标准层平面图

标准层平面图反映房屋各层的平面布置、形状以及各种主要部件、配件、构件的位置与大小等。与首层平面图不同，建筑从二层开始，每层的布局、结构基本一致，因此可合用一张平面图，这种图纸称为标准层平面图，如图6-32所示。

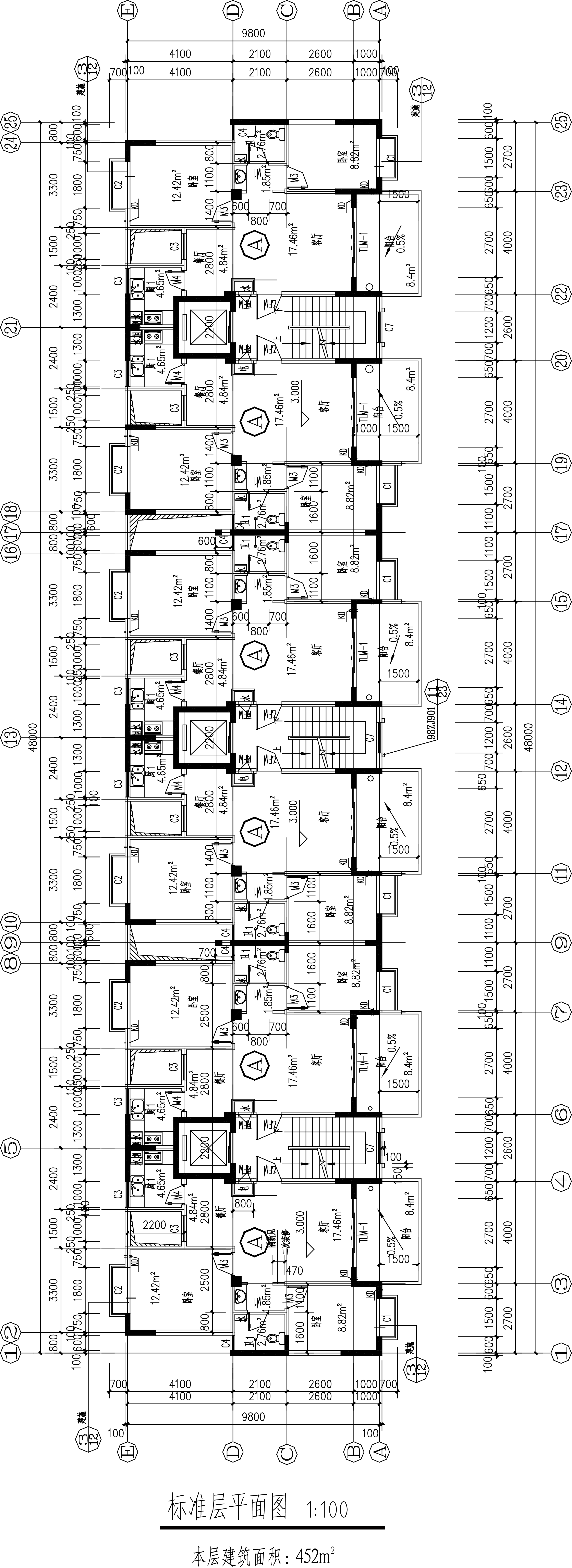

图6-32　标准层平面图完成图

6.2.6　住宅楼屋顶平面图

屋顶平面图与其他楼层区别较大，需重新绘制轮廓和屋顶楼梯等部分，如图6-33所示。但轴网、轴号及部分尺寸标注可以从相关平面图中复制。

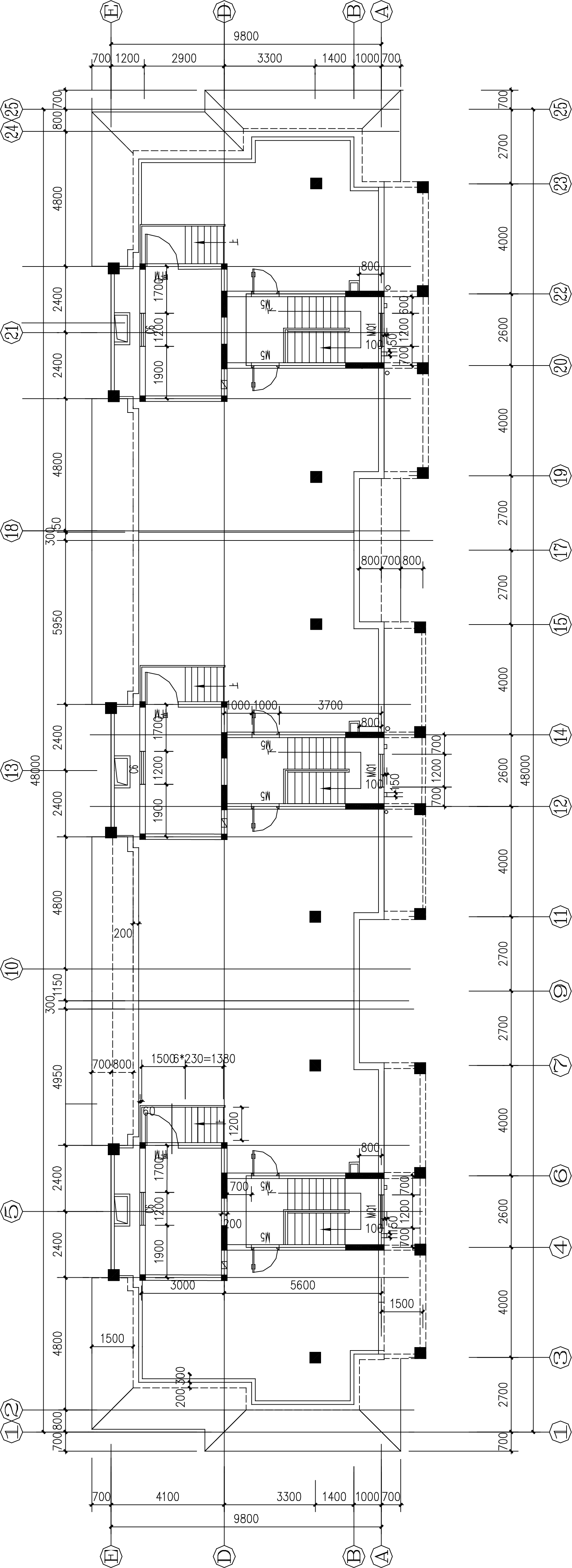

图6-33　绘制轮廓和屋顶楼梯
