新能源纯电动汽车维护与保养

免费可读

2.3　新能源汽车电动车窗系统维护与保养

任务引入

一辆帝豪EV450汽车的车主来4S店，反映车辆升窗缓慢。如果你是维修技术人员，该如何对车窗系统进行检查和保养呢？

任务目标

1．检查车辆电动车窗的功能是否齐全。

2．对车窗进行清洁、保养、润滑。

2.3.1 任务工单

2.3.1.1　学生分组

3～5人为一组，选出组长并进行任务分配，将小组成员及分工情况填入表2-9中。

表2-9 小组概况及分工情况

班级		组号		指导老师
小组成员	姓名	学号	任务分工
组长
组员

2.3.1.2　信息收集

在进行具体工作之前，需掌握新能源汽车电动车窗系统的相关知识。请组长组织组员收集并查阅相关资料，回答下列问题。

（1）电动车窗控制电路由哪些部分组成？并说出其中两个部分的作用。

（2）当电动车窗的电机过热时，系统是如何进行保护的？

（3）电动车窗无法正常升降的原因可能有哪些？

2.3.1.3　任务准备

根据实际情况，在表2-10中写出新能源车辆（或试验台架）的信息，并根据任务要求填写工具、设备和资料，以及与设备安全、场地安全和个人防护相关的检查结果。

表2-10 新能源车辆信息

汽车车辆(或试验台架）信息	车型	VIN码	行驶里程

工具、设备和资料
设备安全	□检查新能源汽车（或试验台架）点火开关是否关闭 □检查新能源汽车（或试验台架）挡位是否处于P挡或空挡 □检查新能源汽车（或试验台架）发动机舱盖是否支撑在固定位置 □检查新能源汽车（或试验台架）驻车制动是否处于制动状态，车辆挡块是否安装到位 □检查新能源汽车车轮垫块是否支撑到位，或试验台架支撑滚轮是否固定牢靠且全部处于锁止位置
场地安全	□检查场地通风、采光是否良好 □检查每个维修工位是否有足够的面积和高度 □检查是否有应急通道和完善的消防设施
个人防护	□检查工位是否配置护目镜、工作帽、绝缘手套、绝缘鞋、绝缘垫和合身的工作服等劳保用品

2.3.1.4　任务实施

对新能源汽车（或试验台架）的电动车窗进行检查和维护，并结合现有车型维修手册完成表2-11中的内容。

表2-11 新能源汽车电动车窗维护与保养

序号	任务点	工作内容

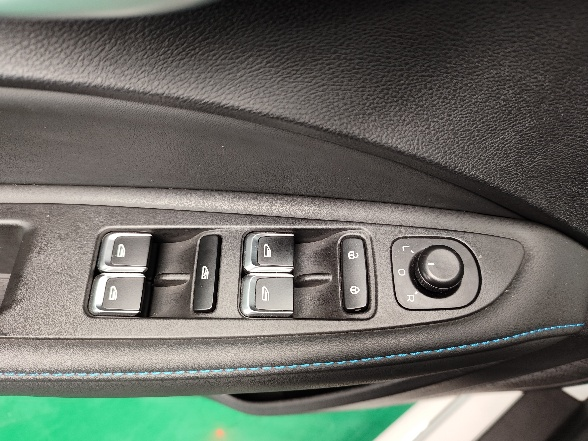

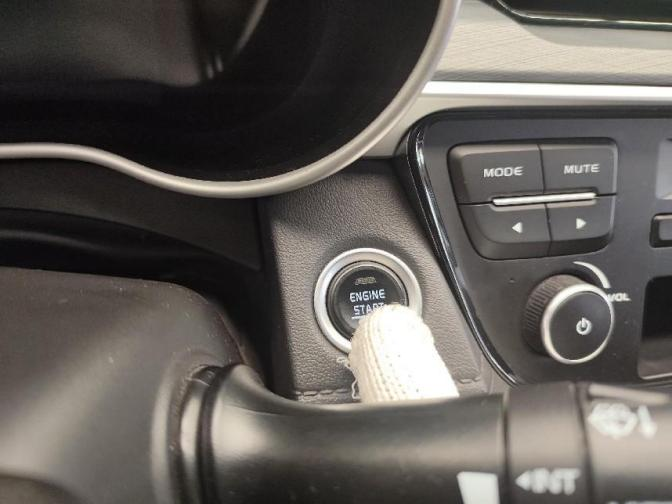

1	检查车窗锁止开关	□打开点火开关 □按下电动车窗主开关的车窗锁止开关时，乘客车窗将被禁用 □再次按下电动车窗主开关的车窗锁止开关时，前后乘客车窗应可以操作

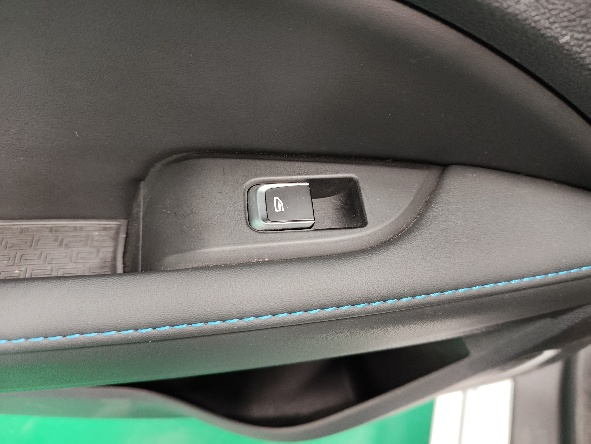

2	检查手动上升/下降功能	□拉起或按下主开关上的乘客侧车窗控制开关，各车窗应能上升、下降 □拉起或按下各乘客侧内饰车窗控制开关，各车窗应能上升、下降
3	检查车窗自动升降	□按下车窗自动开关功能，车窗应能自动上升或下降
4	检查车窗玻璃的升降速度	□润滑车窗玻璃滑槽

2.3.1.5　考核评价

在教师的指导下，按照能力标准，完成工作任务所设计的学习目标，并将结果填入表2-12中。

表2-12 考核评价

项目名称		评价内容	满分	评分
项目名称		评价内容	满分	自评	互评	师评
职业素养考核项目（40%）		穿戴规范整洁	8
		安全意识、责任意识及服从意识	8
		积极参加教学活动，按时完成任务工单	8
		团队合作、沟通交流能力	8
		场地、设备及工具等干净整洁	8
专业能力考核项目（60%）		能正确检查车窗锁止开关	20
		能正确检查玻璃升降开关	10
		能正确检查自动升降窗的功能	10
		能正确润滑车窗玻璃	20
合计			100
总评	自评（20%）+互评（20%）+师评（60%）=		指导教师：

项目名称		评价内容	满分	评分
项目名称		评价内容	满分	自评	互评	师评
职业素养考核项目（40%）		穿戴规范整洁	8
		安全意识、责任意识及服从意识	8
		积极参加教学活动，按时完成任务工单	8
		团队合作、沟通交流能力	8
		场地、设备及工具等干净整洁	8
专业能力考核项目（60%）		能正确检查车窗锁止开关	20
		能正确检查玻璃升降开关	10
		能正确检查自动升降窗的功能	10
		能正确润滑车窗玻璃	20
合计			100
总评	自评（20%）+互评（20%）+师评（60%）=		指导教师：

2.3.2 相关知识

2.3.2.1 新能源汽车电动车窗系统概述

电动车窗是用电动机来驱动车窗玻璃升降的，它代替了传统手摇车窗，使车窗玻璃的升降更加轻便、舒适、自动化。

电动车窗由车窗玻璃、玻璃升降器、电动机、开关等组成。其工作原理是：车窗升降器由一个双向直流电动机驱动，通过玻璃升降开关控制电机旋转方向，使车窗玻璃实现上升或下降。

一般车窗都装有两套控制开关，即驾驶员控制的车窗开关（主开关）和乘客控制的车窗开关（分开关）。开关的数量和布置及操作，各型车会有不同，主开关可以控制乘客分开关的开启与停用。

2.3.2.2 电动车窗电机

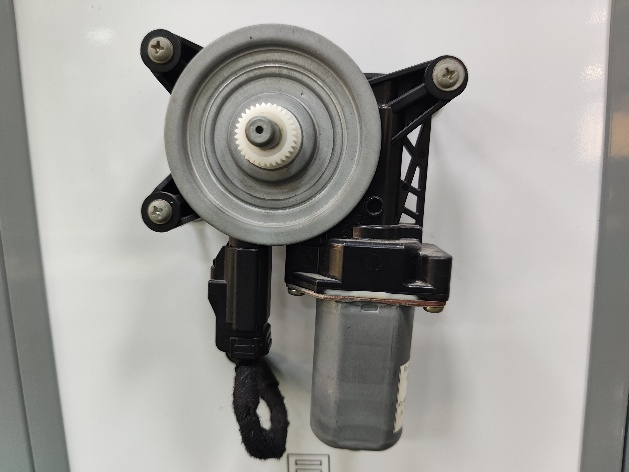

汽车电动车窗的电机一般是永磁直流电动机，也被称为车窗升降电机，如图2-31所示。这种电机的主要功能是驱动车窗升降，为乘客提供便利的车窗控制。

图2-31 汽车电动车窗的电机

电动车窗电机的工作原理是：通过控制电流方向，使电机正向或反向转动，从而带动摇臂把手转动齿轮，将车窗提升或降低。

电动车窗电机的型号和参数因车型和制造商的不同而不同。双向永磁电动机可以通过控制电流方向实现车窗的升降功能。

电动车窗电机的工作电压通常为12 V，但也可能因车型而异。电机的功率范围较大，从几十瓦到几百瓦不等。此外，电机的减速比、扭矩范围、直径范围、输出转速和噪声等也是重要的参数。

2.3.2.3 电动车窗机械升降器机构

如图2-32所示，电动车窗机械升降器分为绳轮式、齿条式和交叉臂式。

图2-32 电动车窗机械升降器

1．绳轮式电动车窗升降器

绳轮式电动车窗升降器电动机的输出部分是一个塑料绳轮，绳轮上绕有钢丝绳，钢丝绳上装有滑块。电动机驱动绳轮，带动钢丝绳卷绕，钢丝绳上的滑块带动玻璃使它沿导轨上下运动。

2．齿条式电动车窗升降器

齿条式电动车窗升降器电动机的输出部分是一个小齿轮，它通过与软轴上的齿相互啮合，驱动软轴卷绕，带动玻璃沿导轨上下运动。

3．交叉臂式电动车窗升降器

交叉臂式电动车窗升降器的电动机的输出部分也是一个小齿轮，经啮合的扇形齿轮片驱动，通过交叉臂式升降机构，带动玻璃导轨上下运动。

2.3.2.4 电动车窗控制开关

电动车窗控制开关用来控制车窗玻璃升降，一般装有两套控制开关，一套在驾驶员侧门扶手上，另一套装在每一个乘客的车门上。驾驶员侧有车窗锁开关。现代汽车电动车窗升降有以下几个特点。

1．具有单控系统

对开关的一个简单、短暂的轻按，就能使玻璃完全打开或关闭。

2．能够在车外关闭车窗

可在车外通过中央门锁系统，使车窗自动关闭。

3．具有防夹功能

当车窗上升遇到障碍时，能检测出障碍所引起的阻力，并自动停止车窗的关闭，避免对人体造成伤害。

2.3.2.5 电动车窗控制电路

汽车电动车窗的两种典型控制电路主要包括基本控制电路和带ECU的控制电路。

1．基本控制电路

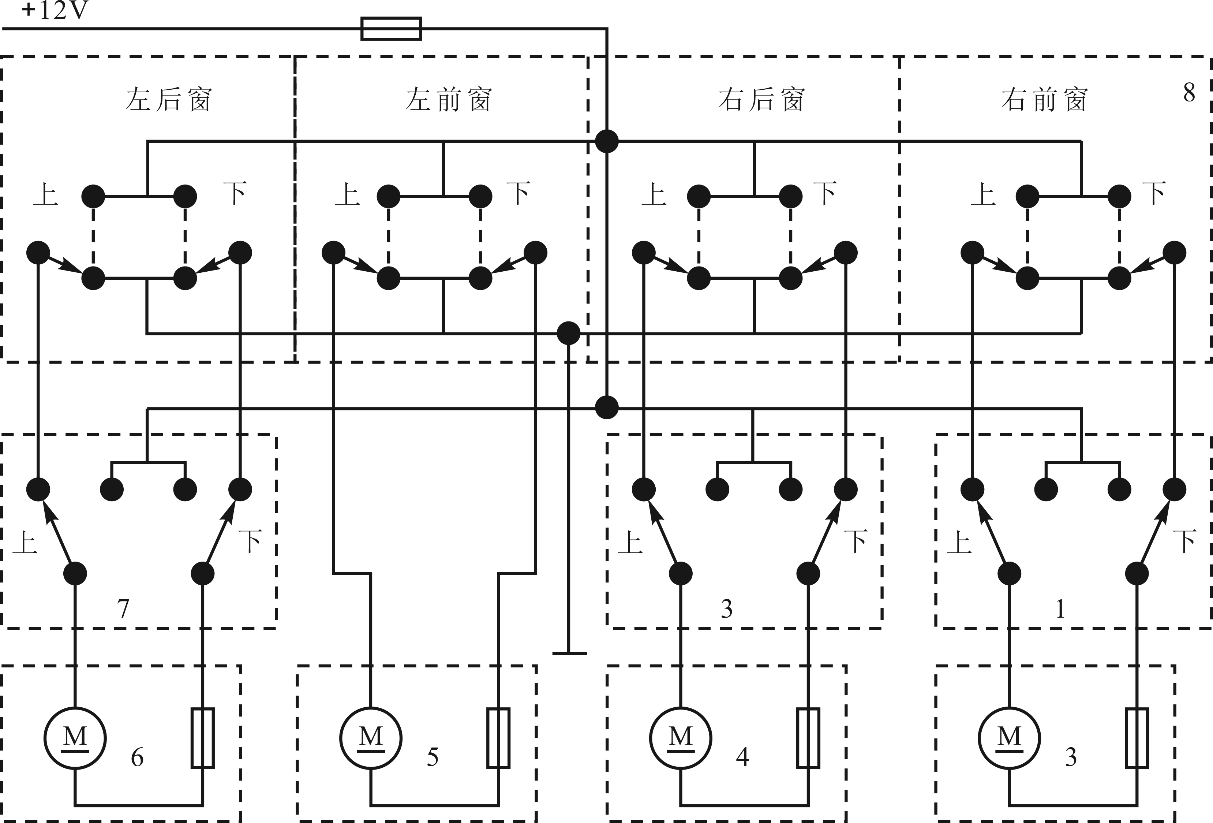

基本电动车窗控制电路如图2-33所示。

图2-33 基本电动车窗控制电路

这种控制电路相对简单，主要由电源、易熔线、断路器、主继电器、开关、指示灯、电动机等组成。电源为电气设备提供电能，使车窗电动机工作；易熔线用于防止电流过大而损坏电气设备；断路器用于控制电流，防止电动机过载；主继电器用于接通或断开门窗电路；开关用于控制门窗玻璃升降，一般系统都装有两套控制开关；指示灯用于指示门窗电路的工作状态。

在这种控制电路中，车窗电机的制动由主开关控制，通过改变车窗电机的电流方向来改变电机的转向，实现车窗玻璃的升降。当操纵开关时，电路中的电流流向会改变，从而驱动车窗电机正转或反转，使车窗玻璃上升或下降。

2．带ECU控制的电路

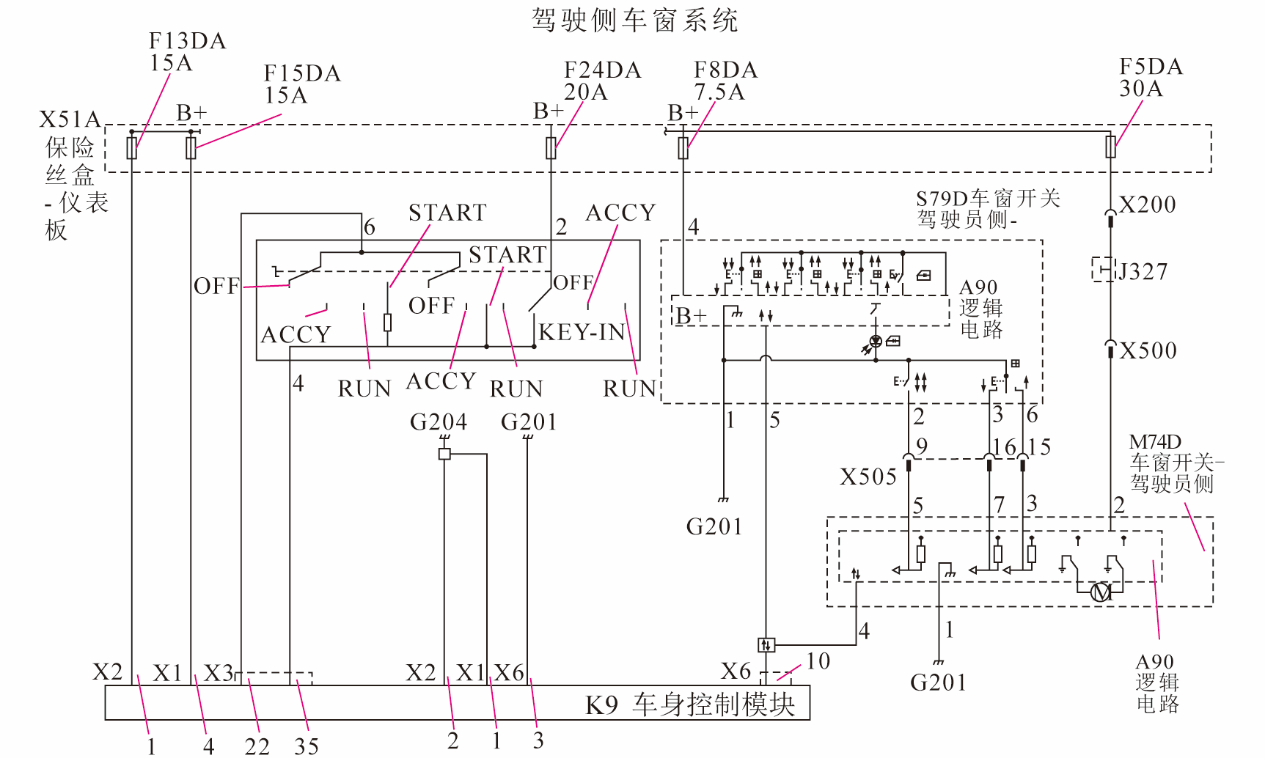

主门电动窗ECU控制电路如图2-34所示。
