新能源纯电动汽车维护与保养
2.2 纯电动汽车整车灯光系统维护与保养
任务引入
小王是一名新能源专业的毕业生，跟着张师傅学习了一年多。今天一辆帝豪EV450汽车的车主将车开到4S店保养，他准备长途用车，晚上行车较多，需要确保灯光系统安全可靠。张师傅将此项任务交给小王。如果你是小王，将如何对灯光系统进行检查，以保证车辆的灯光正常、齐全、有效呢？
任务目标
掌握新能源汽车所有灯光的检查方法及流程。
2.2.1 任务工单
2.2.1.1 学生分组
3～5人为一组，选出组长并进行任务分配，将小组成员及分工情况填入表2-5中。
表2-5 小组概况及分工情况
班级 | 组号 | 指导老师 | |||
小组成员 | 姓名 | 学号 | 任务分工 | ||
组长 | |||||
组员 | |||||
2.2.1.2 信息收集
在进行具体工作之前，需掌握新能源汽车整车灯光系统的相关知识。请组长组织组员收集并查阅相关资料，回答下列问题。
（1）常见的防炫目的措施有哪几种？
（2）简述汽车远光灯和近光灯的主要区别及其使用场景。
（3）在什么情况下应使用汽车的雾灯？
2.2.1.3 任务准备
根据实际情况，在表2-6中写出新能源车辆（或试验台架）的信息，并根据任务要求填写工具、设备和资料，以及与设备安全、场地安全和个人防护相关的检查结果。
表2-6 新能源车辆信息
汽车车辆（或试验台架）的信息 | 车型 | VIN码 | 行驶里程 |
EV450 | |||
工具、设备和资料 | 车辆使用说明书 | ||
设备安全 | □检查新能源汽车（或试验台架）点火开关是否关闭 □检查新能源汽车（或试验台架）挡位是否处于P挡或空挡 □检查新能源汽车（或试验台架）发动机舱盖是否支撑在固定位置 □检查新能源汽车（或试验台架）驻车制动是否处于制动状态，车辆挡块是否安装到位 □检查新能源汽车车轮垫块是否支撑到位，或试验台架支撑滚轮是否固定牢靠且全部处于锁止位置 | ||
场地安全 | □检查场地通风、采光是否良好 □检查每个维修工位是否有足够的面积和高度 □检查是否有应急通道和完善的消防设施 | ||
个人防护 | □检查工位是否配置护目镜、工作帽、绝缘手套、绝缘鞋、绝缘垫和合身的工作服等劳保用品 | ||
2.2.1.4 任务实施
对新能源汽车（或试验台架）上的灯光进行检查，并结合现有车型维修手册完成表2-7中的内容。
表2-7 新能源汽车灯光系统维护与保养
序号 | 任务点 | 工作内容 |
1 | 小灯开关 | □转动灯光开关到小灯挡 □车辆前小灯、仪表照明、后尾灯、各种开关照明应点亮 |
2 | 大灯开关 | □点火开关打到ON挡 □转动灯光开关到大灯挡 □大灯远光或近光应点亮 |
3 | 变光开关 | □上下拨动变光开关杆 □切换远近光 |
4 | 雾灯开关 | □点火开关打到ON挡 □灯光开关打开小灯挡 □转动雾灯开关 □后雾灯应点亮 |
5 | 转向灯开关 | □点火开关打到ON挡 □前后拨动灯开关 □左侧或右侧转向灯应点亮 |
6 | 危险警告灯开关 | □按下危险警告灯开关 □车辆转向灯应全部闪亮 |
7 | 车外前后左右 | □外罩齐全无损坏 □外罩无老化变色 |
8 | 制动灯检查 | □踩下制动踏板 □后制动灯及高位制动灯应点亮 |
9 | 倒车灯检查 | □点火开关打到ON挡 □挡位挂入倒挡位置 □后倒车灯点亮 |
2.2.1.5 考核评价
在教师的指导下，按照能力标准，完成工作任务所设计的学习目标，并将结果填入表2-8中。
表2-8 考核评价
项目名称 | 评价内容 | 满分 | 评分 | |||
自评 | 互评 | 师评 | ||||
职业素养 考核项目 （40%） | 穿戴规范整洁 | 8 | ||||
安全意识、责任意识及服从意识 | 8 | |||||
积极参加教学活动，按时完成任务工单 | 8 | |||||
团队合作、沟通交流能力 | 8 | |||||
场地、设备及工具等干净整洁 | 8 | |||||
专业能力 考核项目 （60%） | 能正确使用大灯及变光功能 | 20 | ||||
能正确使用雾灯 | 10 | |||||
能正确使用警告灯 | 10 | |||||
正确分辨制动灯和尾灯 | 10 | |||||
正确检查外组合灯罩 | 10 | |||||
合计 | 100 | |||||
总评 | 自评（20%）+互评（20%）+师评（60%）= | 指导教师： | ||||
2.2.2 相关知识
2.2.2.1 新能源汽车整车灯光系统
新能源汽车整车灯光系统包括照明系统和信号系统两个部分。
照明系统包括前照灯、雾灯、牌照灯、仪表照明、顶灯照明等。
信号系统包括转向灯、制动灯、倒车灯等。
2.2.2.2 新能源汽车照明系统
1．照明系统的组成
汽车照明系统根据安装位置和用途的不同，可分为车外照明装置和车内照明装置。
（1）车外照明装置如下。

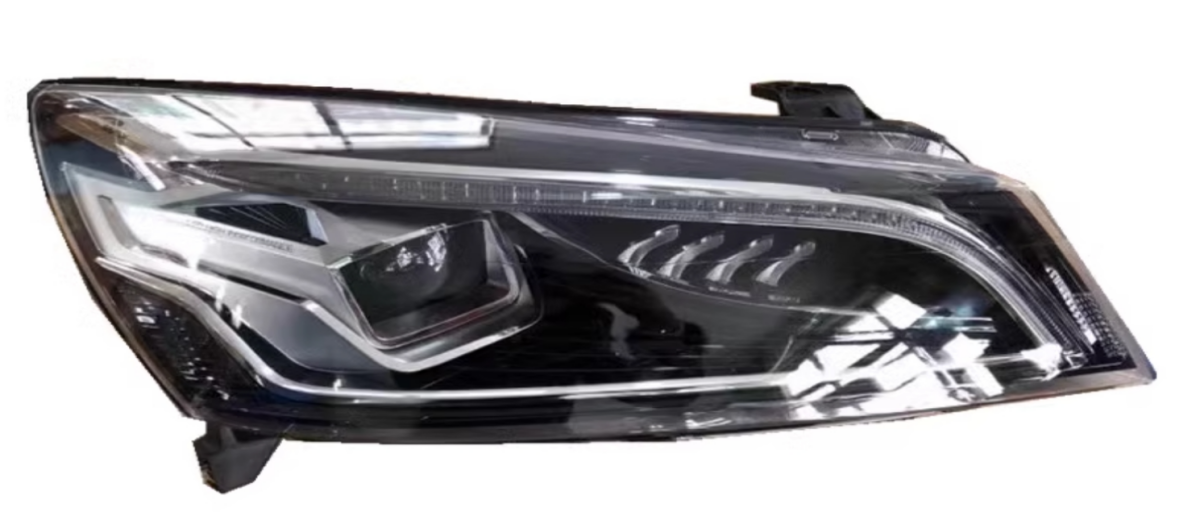

①前照灯：前照灯俗称大灯，主要有远光、近光两种模式，一般安装在汽车头部两侧，用来照亮车前的道路。前照灯的结构有两灯制和四灯制，通常使用四灯制，一般远光装于内侧，近光装于外侧，如图2-21所示。
图2-21 大灯总成
②雾灯：雾灯主要在有雾、下雪、暴雨或尘埃弥漫等能见度低的情况下，用来改善道路的照明。一般前雾灯装在稍低于前照灯的位置，光线用黄色或橙色；后雾灯一般装在车辆后部左侧，颜色用红色，用来提醒尾随车辆保持安全间距。
③牌照灯：牌照灯一般位于汽车尾部牌照上方，用于夜间照亮汽车牌照。
（2）车内照明装置如下。
①顶灯：顶灯一般位于驾驶室顶部，用于驾驶室内照明及监视车门关闭是否可靠。
②阅读灯：阅读灯一般位于乘客座位前部或顶部，用于乘客阅读时照明。
③仪表灯：仪表灯一般位于仪表盘上，用于照亮仪表指针及刻度盘。
④行李箱灯：行李箱灯一般位于汽车行李箱内，开启行李箱时该灯会自动点亮，照亮行李箱。
⑤发动机罩灯：发动机罩灯一般位于发动机罩下，用于照亮发动机，便于检修发动机。
⑥门灯：门灯一般装于汽车车门内侧的台阶上，夜间开启车门时点亮。
2．前照灯的相关知识
（1）对前照灯的基本要求如下。
①前照灯要保证车前照明明亮且均匀，能看清车前100 m以内路面的所有情况。随着路况的提升，对前照灯的照明距离也相应提高。有的照明距离已达到250 m。
②前照灯应装有防止炫目的装置，以防止晚上车辆会车时灯光炫目。
（2）前照灯的结构。前照灯主要由灯泡、反射镜和配光镜组成。
①灯泡。灯泡的额定电压一般有12 V、24 V。灯丝由钨制成，呈螺旋状，有利于聚光。常用灯泡有普通充气灯泡、卤钨灯泡、氙气灯泡三种，随着电子行业发展，LED照明也被广泛应用。普通充气灯泡是用钨制成的，制造时会将灯泡内的空气抽出，再充入氩气和氮气的混合气体，这样可以减少钨丝受热升华，延长灯泡寿命；卤钨灯泡是填充气体内含有卤素的灯泡，它是利用钨循环反应原理，减少钨丝的损耗，降低灯泡变黑的速度；氙气灯泡里面没有灯丝。石英管内有两个电极，充有氙气和微量金属。当接通电源时，通过变压器使12 V的电压升至20 000 V的高压脉冲电压。高压脉冲电压加在两个电极上，促使灯泡内的氙气电离产生亮光；LED灯是发光二极管照明。早期LED的亮度不高，一般做指示灯使用，现在随着LED技术发展与完善，LED大灯在现代汽车上被越来越多地采用。
②反射镜。反射镜为旋转抛物面，由薄钢板冲压而成，其内表面镀银、铝或铬，并进行抛光处理。反射镜的作用是尽可能多地收集灯泡发出的光线，将这些光线聚合成很强的光束射向远方，可照亮车前150 m左右的路面。
③配光镜。配光镜又称散光玻璃，是由透光玻璃拉制而成，由多块特殊的棱镜和透镜组合成的，它的作用是将反射镜反射出的平行光束进行散射或折射，使车前照明良好且均匀。
（3）前照灯控制电路主要由灯光开关、变光开关、组合开关、前照灯继电器组成。
①灯光开关。灯光开关有按钮开关、旋转开关、组合开关等类型，其中组合开关应用较为广泛。
②变光开关。接通前照灯后，当向下拨动变光开关时，前照灯由近光变为远光；当向上拨动变光开关时，前照灯由远光变为近光。一般车辆变光开关兼有超车灯开关的功能。
③前照灯继电器。前照灯的工作电流较大，灯光开关直接控制前照灯的话，容易损坏，因此设置一个前照灯继电器来控制前照灯电路。
（4）前照灯的防炫目，炫目是指眼睛突然受到强光照射时，产生本能闭眼或看不清暗处物体的生理现象。常见的防炫目措施有以下三种。
①通过切换前照灯远近光，可防止炫目。
②采用带遮光罩的双丝灯泡。
③采用非对称光制式的防炫灯。
2.2.2.3 新能源汽车信号系统
1．信号系统的组成
信号系统主要包括转向信号灯装置、制动信号灯装置和倒车信号灯装置。
（1）转向信号灯装置的组成主要有转向信号灯、转向指示灯、转向灯开关和闪光器。
①转向信号灯。转向信号灯安装在汽车的前后左右角上，有的车辆还有侧转向灯，安装在左右翼子板或后视镜外壳上。转向信号灯的主要作用是指示车辆的转弯趋向。
②转向指示灯。转向指示灯通常安装在仪表盘上，作用是向驾驶员指示转动方向和转向信号灯的工作情况。
③转向灯开关。转向灯开关通常安装在便于驾驶员操作的转向柱上，操作方法是：向上拨动，右转向灯亮起；向下拨动，左转向灯亮起。
④闪光器。闪光器安装在闪光器盒体内，作用是控制转向灯电路的通断，实现转向灯的闪烁。
（2）制动信号装置的组成主要有制动信号灯和制动信号开关。
①制动信号灯。制动信号灯安装在车辆尾部，灯光颜色一般为红色，用来提示后面车辆前车正在制动，以避免车辆发生追尾。
②制动信号开关。制动信号开关有气压式、液压式和机械式三种。气压式和液压式制动信号开关常用于载货汽车，安装在气压或液压管路中；机械式制动信号开关一般安装在制动踏板下方。
（3）倒车信号灯装置的组成主要有倒车信号灯和倒车信号开关。
①倒车信号灯。倒车信号灯安装在汽车尾部，有一只或两只的安装方式。倒车一般发出白色光，以指示行人和其他驾驶员注意避让。
②倒车信号灯开关。倒车信号灯开关安装在变速器上，当变速器挂入倒挡时，会接通倒车信号电路。
2．闪光器

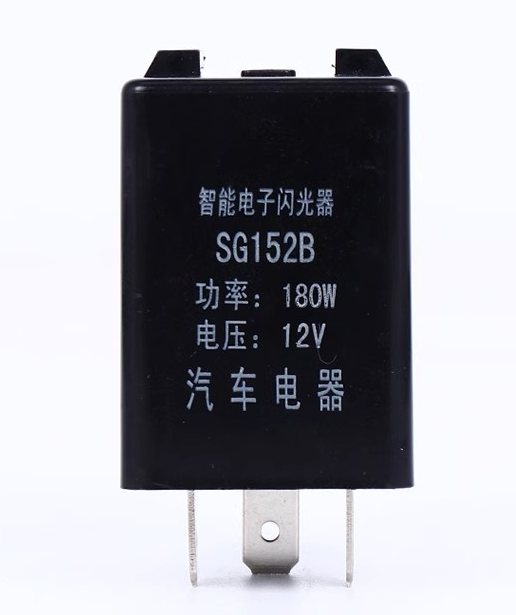

闪光器外形如图2-22所示，汽车闪光器是一种用于控制汽车转向灯或危险警告灯闪烁的装置，主要作用是通过发出明暗交替的灯光信号，醒目地提醒过路车辆和行人注意汽车的行驶方向或故障情况，从而提高驾驶的安全性。
图2-22 闪光器
闪光器主要有三种类型：电容式、翼片式和电子式。电容式闪光器利用电容器的充、放电延时特性，使继电器的两个线圈产生的电磁吸力时而相加，时而相减，从而产生周期性的开关动作，使转向信号灯闪烁；翼片式闪光器利用电流的热效应，以热胀条的热胀冷缩为动力，使翼片产生突变动作，接通和断开触点，使转向信号灯闪烁；电子式闪光器利用三极管的开关特性、电容器的充放电延时特性，以及集成电路和晶体管等元件，控制继电器线圈的通断电，从而调节转向信号灯的闪烁。
在汽车的操作面板上，通常有一个图案为红色三角形，里面还有一个小红三角形的按键，这就是双闪光灯的开关。按下这个按键，就可以打开双闪灯，即同时闪烁的左右转向灯。闪光灯的闪烁频率通常为每分钟约40次，这个频率可以保证其信号足够明显，同时也不会对其他车辆的驾驶造成干扰。
2.2.3 实训操作——新能源汽车灯光系统维护与保养
2.2.3.1 实训准备
场地要求：通风、采光良好；准备绝缘垫，设立隔离柱，布置警戒线，张贴警示牌。
工具及车辆：吉利帝豪EV450等。
辅助资料：车辆使用手册、教材等。
2.2.3.2 检查步骤
第一步：打开小灯开关，前左右小灯、后尾灯、牌照灯、仪表照明、各种开关照明都应点亮，如图2-23所示。
图2-23 小灯开关及各种灯点亮
第二步：打开大灯开关，车外前大灯应点亮，如图2-24所示。
图2-24 大灯开关及前大灯点亮
第三步：拨动大灯变光开关，大灯应在远、近光灯之间切换，并且仪表远光指示灯应在远光时点亮。
第四步：在打开点火开关及小灯开关的前提下，再打开雾灯开关，车辆后雾灯应点亮，如图2-25所示。
图2-25 雾灯开关及后雾灯点亮
第五步：打开转向灯开关，前、侧、后转向灯应点亮，仪表上的相应转向指示灯应同步点亮，如图2-26所示。
图2-26 转向灯点亮
第六步：打开危险警告灯开关，全部转向灯及仪表指示灯应点亮，如图2-27所示。
图2-27 危险警告灯及仪表指示灯点亮
第七步：踩下制动踏板，车辆制动灯应点亮，如图2-28所示。
图2-28 踩下制动踏板及制动灯点亮
第八步：打开点火开关，挂上倒挡，倒车灯应点亮，如图2-29所示。
图2-29 挂倒挡及倒车灯点亮
第九步：观察车外前后左右组合灯外观，应齐全无破损，如图2-30所示。
图2-30 前后左右组合灯外观
