1.1　新能源汽车车辆作业前场地准备

任务引入

王先生到4S店进行新能源汽车的维护保养，维护保养是为了让新能源汽车能够安全、经济、可靠地工作。新能源车辆在维护保养前，其维修场地需要做哪些准备？对维修人员的要求有哪些？需要注意哪些安全事项？

任务目标

1．掌握新能源汽车维护作业前对场地的要求。

2．熟练掌握新能源汽车维护保养工位安全防护用具的使用。

1.1.1　任务工单

1.1.1.1　学生分组

3～5人为一组，选出组长并进行任务分配，将小组成员及分工情况填入表1-1中。

表1-1　小组概况及分工情况

1.1.1.2　信息收集

在进行具体工作之前，需掌握新能源汽车车辆作业前场地准备的相关知识。请组长组织组员收集并查阅相关资料，回答下列问题。

（1）简述灭火器的检查方法。

（2）简述新能源汽车在维护保养作业时，操作人员、监护人员的主要责任。

（3）简述防止触电的安全防护用具主要有哪些？

1.1.1.3　任务准备

根据实际情况，在表1-2中写出新能源车辆（或试验台架）的信息，并根据任务要求填写工具、设备和资料，以及与设备安全、场地安全和个人防护相关的检查结果。

表1-2　新能源车辆信息

1.1.1.4　任务实施

对新能源汽车（或试验台架）上的部件进行检查和维护，并结合现有车型的维修手册完成表1-3中的内容。

表1-3　新能源汽车车辆作业前的场地准备

1.1.1.5　考核评价

在教师的指导下，按照能力标准，完成工作任务所设计的学习目标，并将结果填入表1-4中。

表1-4　考核评价

1.1.2　相关知识

1.1.2.1 新能源汽车维修工位的要求

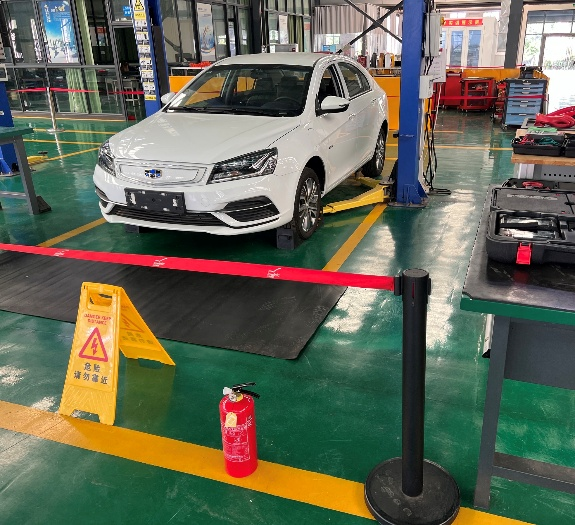

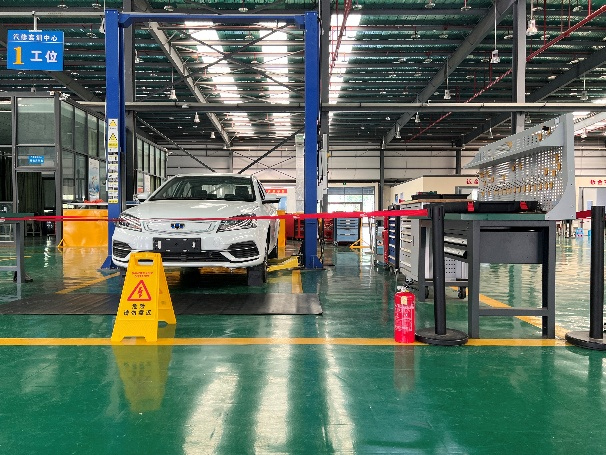

新能源汽车维修工位与传统燃油汽车维修工位相比，除了在使用面积、采光、照明、干燥、通风、防火、卫生、安全标识等方面有着更加严格的要求外，还要求必须有单独的新能源汽车维修专用工位及配套的安全设施。如图1-1所示为新能源汽车维修标准工位，包括隔离栏、警戒线等，且布置有明显的警告和禁止标志牌，工位上铺设绝缘垫并放置灭火器。

图1-1　新能源汽车维修标准工位

1．使用面积

维修车间工位的使用面积应根据实际要求确定，且符合国家相关规定。

2．采光

明亮的维修车间可以让维修人员更加清楚地观察周围的高压部件及其他物体，避免因视线不好而意外触碰高压部件，同时也有利于其他人员及时观察到可能存在的安全隐患。

3．照明

当自然光不足时，应配置人工照明光源。人工照明光源应为与自然光色温接近的光源。照度不足时应增加局部补充照明，补充照明应不产生有害眩光。

4．干燥

干燥是为了降低维修人员的触电风险。当维修车间的湿度增大时，人体和空气的绝缘电阻会减小，那么在相同的电压下，人体触电的风险也就增加了。因此，维修车间必须保持干燥，避免出现积水等情况。

5．通风

通风有利于排出在维修车辆期间产生的有害物质。在发生触电事故的情况下，通风有利于伤者吸入更多的氧气。

6．防火

在维修车间内，应使各种物料远离热源，并使防火通道保持畅通，不得私接或乱拉电源、电线。另外，要由专人负责消防器材及设施，对其进行定点放置、定期检查，以保证其完好且随时可用。维修车间的防火标准应符合《建筑设计防火规范》（GB 50016—2014）中有关厂房、仓库防火的规定。

7．卫生

要定期对维修车间进行清洁、整理，使其保持干净、整齐。

1.1.2.2 对新能源汽车工位维修人员的要求

1．对维修人员的管理规定

新能源汽车维修人员必须经过专门的高压安全培训，并通过考核取得中华人民共和国特种作业操作证（见图1-2），经证明掌握新能源汽车相关知识和技能后，方可上岗作业。维修人员须遵守电工作业安全操作规程和相关维护制度，特别是在进行高压维修工作时，必须严格遵循工作票制度和工作监护制度等规范。

图1-2　中华人民共和国特种作业操作证

《特种作业人员安全技术培训考核管理规定》（以下简称《规定》）指出，特种作业人员应符合下列条件。

（1）年满18周岁，且不超过国家法定退休年龄。

（2）经社区或者县级以上医疗机构体检健康合格，并无妨碍从事相应特种作业的器质性心脏病、癫痫病、美尼尔氏症、眩晕症、瘾病、帕金森病、精神病、痴呆症以及其他疾病和生理缺陷。

（3）具有初中及以上文化程度。

（4）具备必要的安全技术知识与技能。

（5）相应特种作业规定的其他条件。

《规定》还指出，特种作业操作证每3年复审1次。特种作业人员在特种作业操作证有效期内，连续从事本工种10年以上，并严格遵守有关安全生产法律法规的，经原考核发证机关或者从业所在地考核发证机关同意后，特种作业操作证的复审时间可以延长至每6年1次。

2．维修人员的职责

（1）新能源汽车在维护保养作业时，维修保养现场应至少配备两名持有上岗证的人员，即除配备操作人员外，还需要配备监护人员。操作人员的主要职责是对车辆进行保养、检测、维修等操作。监护人员的主要职责是监督车辆维修的全过程，避免发生安全责任事故。如果已经发生触电事故，监护人员应该立即采取有效的急救措施。

（2）新能源汽车在维护过程中，必须设置禁止标识牌（见图1-3），同时禁止将带有高压电的部件放置在无人看管的环境下。

图1-3　禁止标识牌

（3）维修人员禁止佩戴金属、电子物品，如戒指、手表等。

（4）严禁非专业人员对高压部件进行拆装。

（5）携带电子生命辅助设备（如身体内置的镇痛泵、心脏起搏器、胰岛素泵、助听器等）的人员禁止在新能源车辆上操作。

（6）在车辆高压下电时，间隔10 min后必须进行验电，电压低于人体安全电压后，才能进行后续操作；在车辆上电时，必须确认无人作业。

1.1.2.3 新能源汽车维护保养作业安全规范

1．新能源汽车维护保养工位安全设施的用途与检查

在新能源汽车工位进行维护保养工作时，必须设置安全设施，主要包括警告指示牌、禁止指示牌、隔离栏、警戒线、绝缘垫及灭火器等。工位安全设施的用途及检查方法见表1-5。

表1-5　新能源工位安全设置表

名称		用途及检查方法
警告指示牌		用途：在工位地面或车辆上明显的位置放置警告指示牌，提示此处有高压电请勿靠近。 检查方法：检查标志牌种类是否齐全、有无损坏
禁止指示牌		用途：在已经断电的部件上放置禁止标志牌，禁止非操作人员接触。 检查方法：检查标志牌种类是否齐全、有无损坏
警戒线、隔离栏		用途：防止非操作人员进入工作区域。 检查方法：检查警戒线、隔离栏有无损坏
绝缘垫		用途：当新能源汽车出现漏电故障时，绝缘垫能够防止操作人员、车辆及地面之间形成回路；同时，还可以防止跨步电压对人体产生危害。 检查方法：检查绝缘垫表面有无损坏，并进行绝缘性测试；日常保持干燥清洁。建议每1年定期检测1次，并且每3年需要更换1次
灭火器		用途：灭火器是一种便携式灭火工具，主要用于扑灭初期火灾，最大程度降低损失。灭火器根据内置化学物品的不同分为泡沫型、干粉型、水基型及洁净气体型。 检查方法：检查灭火器压力（指针在绿色区域说明压力合格）、灭火器类型（新能源汽车维修工位主要使用干粉型灭火器）

2．新能源汽车维护保养工位安全防护用具

新能源汽车带有高压电，工作电压普遍为300 V以上，已经远远超出人体所能承受的范围，因此，新能源汽车的高压安全问题不容忽视。我们必须把安全工作放在首位，操作人员必须做好防止被高压电击伤的安全防护措施。

防止触电的安全防护用具主要有绝缘手套、护目镜、绝缘安全鞋、安全帽和绝缘工作服等。

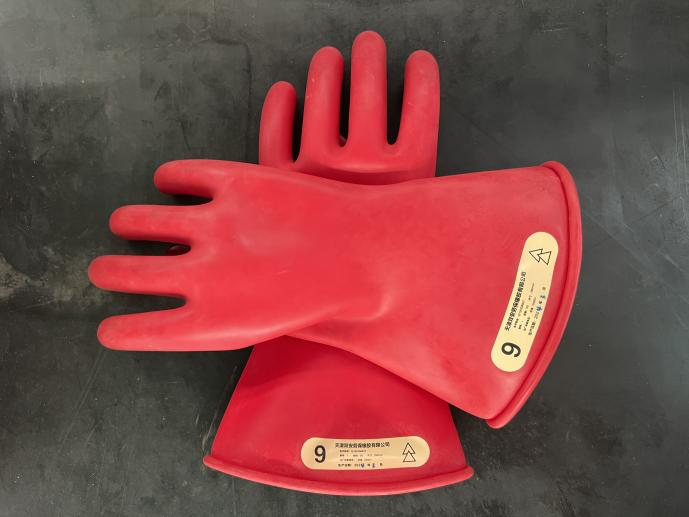

（1）绝缘手套。绝缘手套如图1-4所示，绝缘手套又称高压绝缘手套，是维修人员在进行高压部件维修作业时，必须佩戴的安全用具之一。绝缘手套一般由天然橡胶或合成橡胶制成，可以防止维修人员因手部直接接触带电体而遭到电击，能对手部起到绝缘防护的作用。

图1-4　绝缘手套

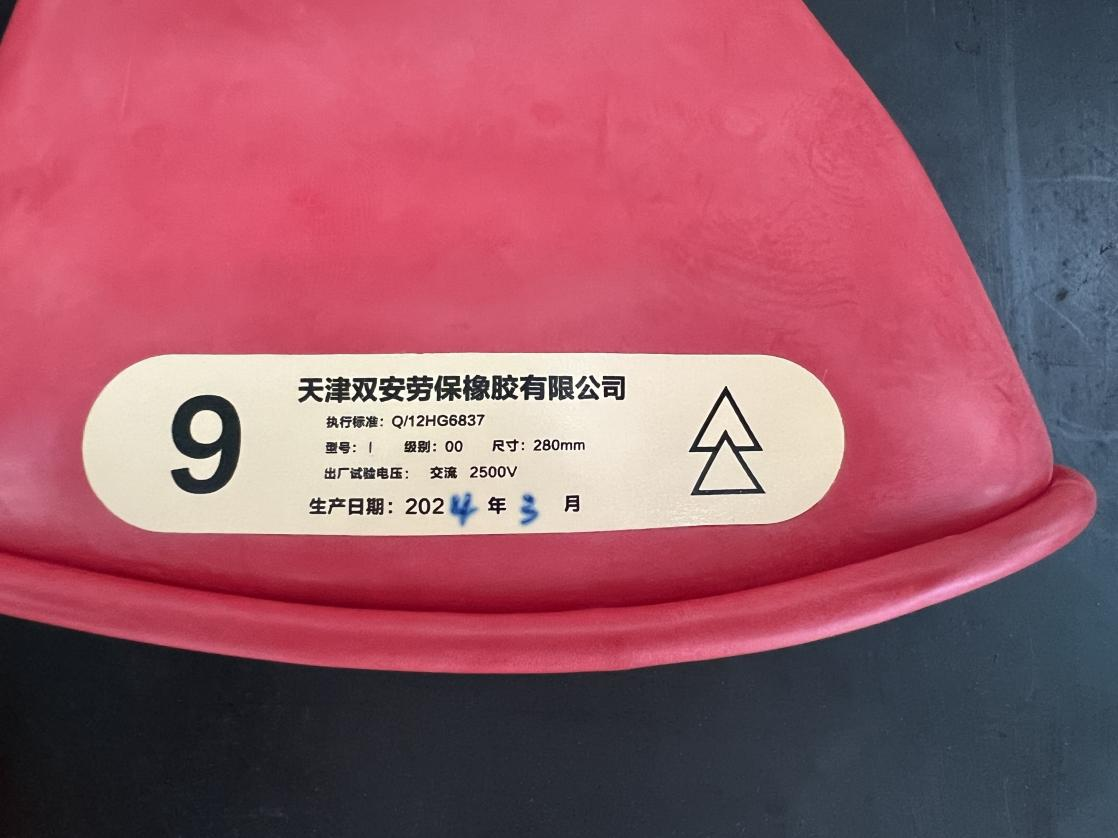

常见的新能源汽车维护保养绝缘手套按照电气性能可分为5个级别，即0级、1级、2级、3级和4级，分别适用于不同的电压等级，见表1-6。在进行新能源汽车的维修作业时，要根据被测设备的最大电压值来选择绝缘手套。一般在绝缘手套的内部或外部印有执行标准、试验电压、最大使用电压等参数，如图1-5所示。

表1-6　绝缘手套耐压等级

图1-5　绝缘手套信息

检查方法：检查外观有无损坏、油渍、水渍，检查耐压等级是否达到0级或1 000 V；第一步：侧位放置手套；第二步：卷起手套边缘；第三步：折叠；第四步：半开口封住手套；第五步：确认无空气泄漏。

注意：不能向绝缘手套内吹气。

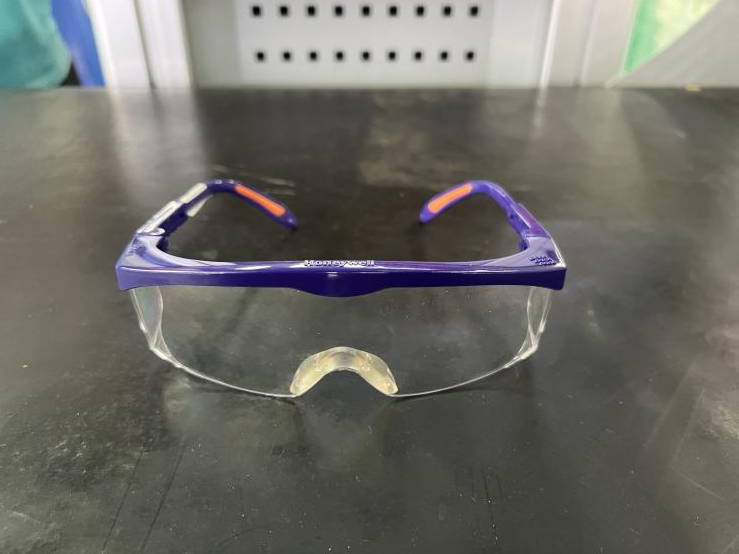

（2）护目镜。护目镜（见图1-6）的作用是保护眼睛免受紫外线、红外线和微波等电磁波的辐射，防止粉尘、烟尘、砂石碎屑、化学溶液等进入眼睛。在新能源汽车维修作业中，需要佩戴护目镜，以防止高压部件产生的电火花对眼睛造成伤害。

图1-6　护目镜

检查方法：检查外观有无损坏、镜面是否干净、视野是否清晰。

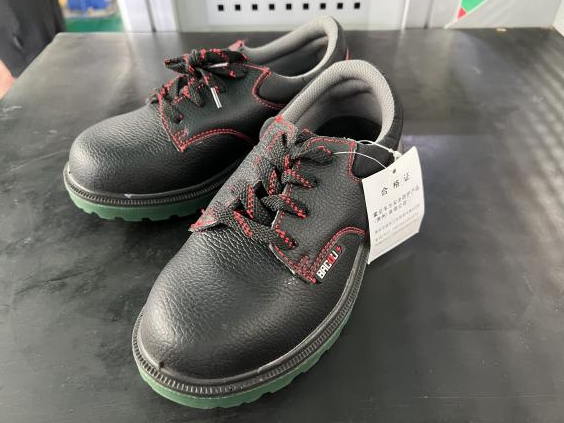

（3）绝缘安全鞋。在新能源汽车高压部件维修作业中，可能会引发触电危险。绝缘安全鞋（见图1-7）的作用便是在高压操作时，使人体与地面之间保持绝缘，防止电流通过人体与大地构成回路，对人体造成伤害。因此，在进行维修作业时，必须要穿好绝缘鞋。

图1-7　绝缘安全鞋

检查方法：检查外观有无损坏。

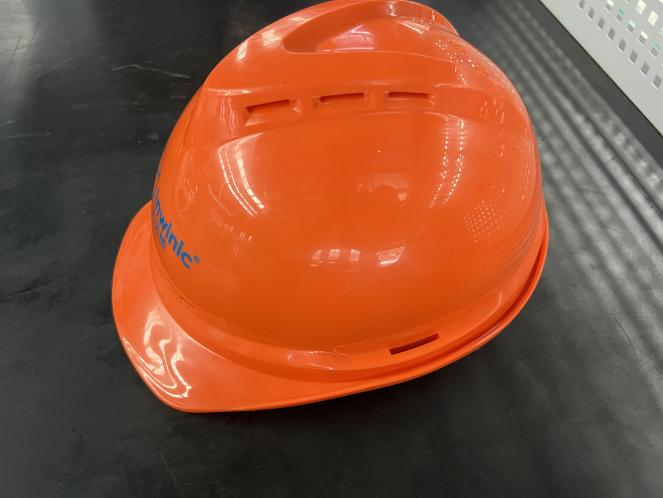

（4）安全帽。安全帽是指能对人体头部受坠落物或小型飞溅物体及其他特定因素引起的伤害起到防护作用的帽子。它一般由帽壳、帽衬、配件等组成，如图1-8所示。其中，帽壳呈半球形，坚固、光滑，并有一定的弹性，能有效承受外界冲击。具有电绝缘性的特殊型安全帽，按耐受电压的大小可分为G级和E级两种。G级电绝缘测试电压为2 200 V，E级电绝缘测试电压为20 000 V。对新能源汽车进行维修作业时，要佩戴具有电绝缘性的特殊型安全帽。

图1-8　安全帽

检查方法：检查外观有无损坏，绝缘标识和生产日期是否在保质期内。

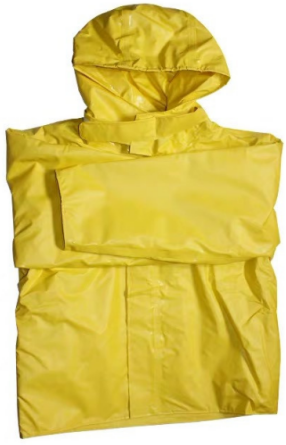

（5）绝缘工作服。为防止在新能源汽车维修作业时产生静电，必须穿着绝缘工作服（又称高压防护服）工作。普通工作服容易产生静电，并且在发生火灾事故时，化纤材质会在高温环境下粘连在人体皮肤上，导致维修人员受到严重的二次伤害。另外，绝缘工作服设计简洁、规范，能有效降低其卡入车辆缝隙的概率，提高维修作业的安全性。绝缘工作服有连体式和分体式两种，如图1-9所示。

图1-9　绝缘工作服

检查方法：检查工作服材料是否符合要求，外观有无损坏。

1.1.3　实训操作——新能源车辆工位安全防护用具检查

1.1.3.1　实训准备

场地要求：维修车间或实训室安全宽敞、通风良好。

工具及车辆：吉利帝豪EV450。

辅助资料：车辆维修手册、教材等。

1.1.3.2　操作步骤

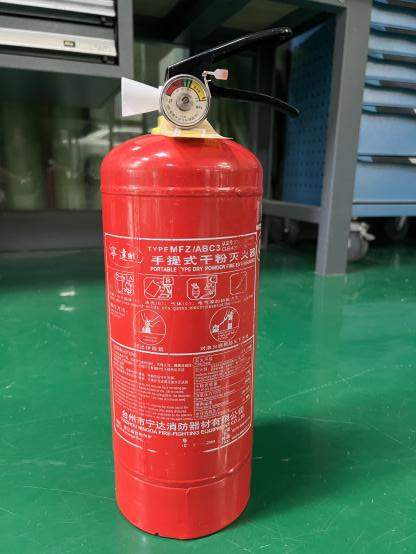

第一步：检查灭火器压力，如图1-10所示。

图1-10　检查灭火器

第二步：检查绝缘手套的气密性，并判断其等级，如图1-11所示。

图1-11　检查绝缘手套

第三步：检查安全帽、护目镜和绝缘鞋是否完好。如图1-12所示为检查护目镜及安全帽。

图1-12　检查护目镜及安全帽
